O que o M25 faz
O topo da família em potência. Para subwoofers e caixas de grande porte em sistemas profissionais, sem abrir mão da leveza.
- Caixas de maior potência
- Sistemas profissionais
Versão
M25 FULL
Um canal de faixa plena de até 2500W.
9dB Crest Factor
| Impedância | Potência RMS |
|---|---|
| 4Ω | 1× 2500W |
| 8Ω | 1× 1500W |
12dB Crest Factor
| Impedância | Potência RMS |
|---|---|
| 4Ω | 1× 3000W |
| 8Ω | 1× 1900W |
Detalhes da versão
| Característica | Especificação |
|---|---|
| Resposta e crossover | Full-range mono, 25Hz (HPF) a 28kHz (LPF), ambos os filtros de 12dB/8ª nas saídas amplificadas. FLAT (full-range passivo) na saída SEND/XLR macho |
| Conexões de saída | 2 condutores 1,5mm² polarizados, 1 Speakon padrão para caixa escrava |
| Conectores de entrada | XLR, pinagem 1-ground, 2+, 3-; 2 fêmeas |
| Relação sinal/ruído @ 4Ω | 110dB mínimo, ponderação A |
| THD+N 1kHz | 0,2% @ 4Ω / -10dB |
| SMPTE IMD | 0,3% @ 4Ω / -10dB |
| Controles | 1 chave power, 1 volume |
Exemplos de uso
Como ligar o M25 FULL

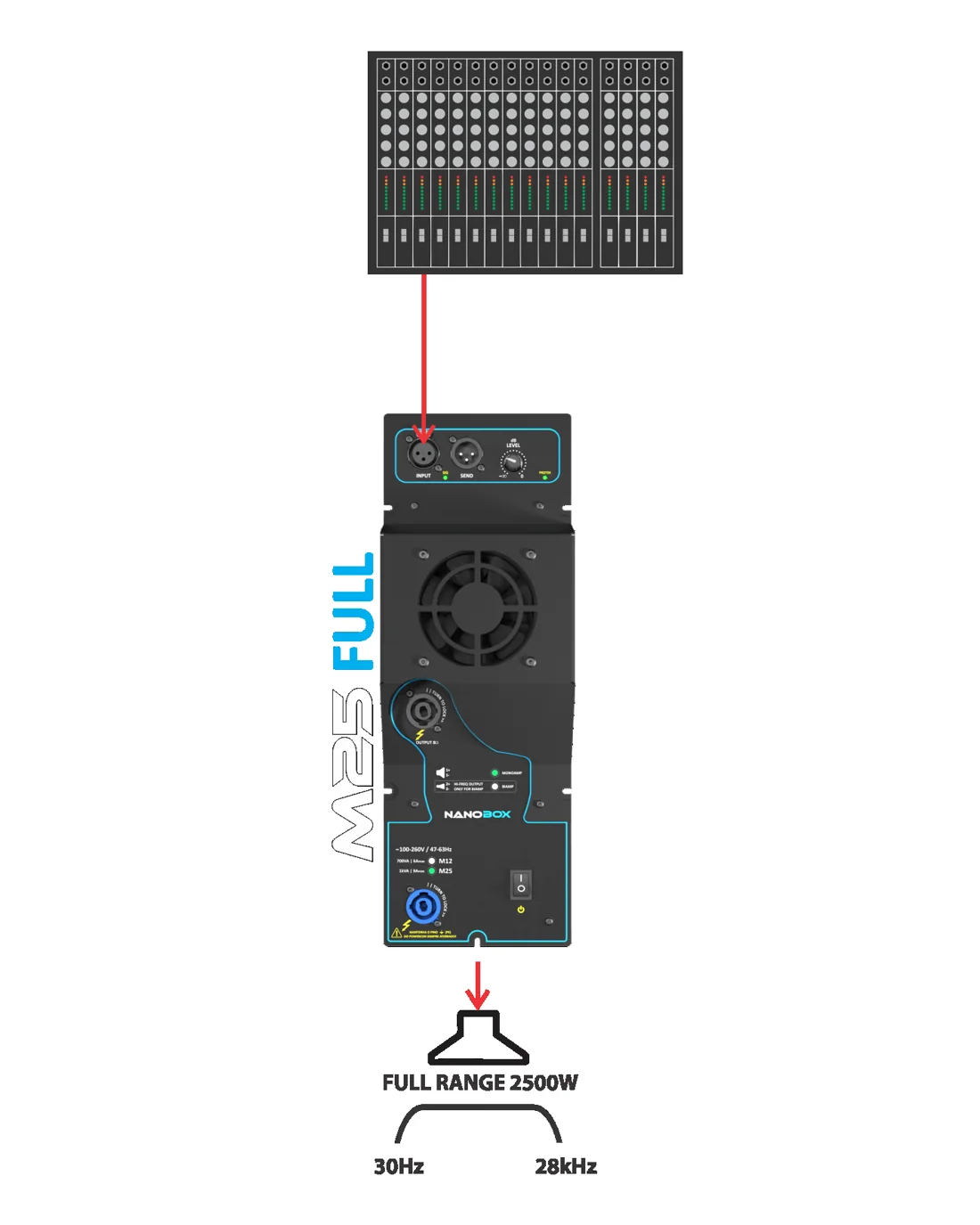

M25 FULL sozinho
Caixa full-range ativa de 2500W.
M25 SUB + M25 FULL
Sub e satélite, ambos no topo da família.

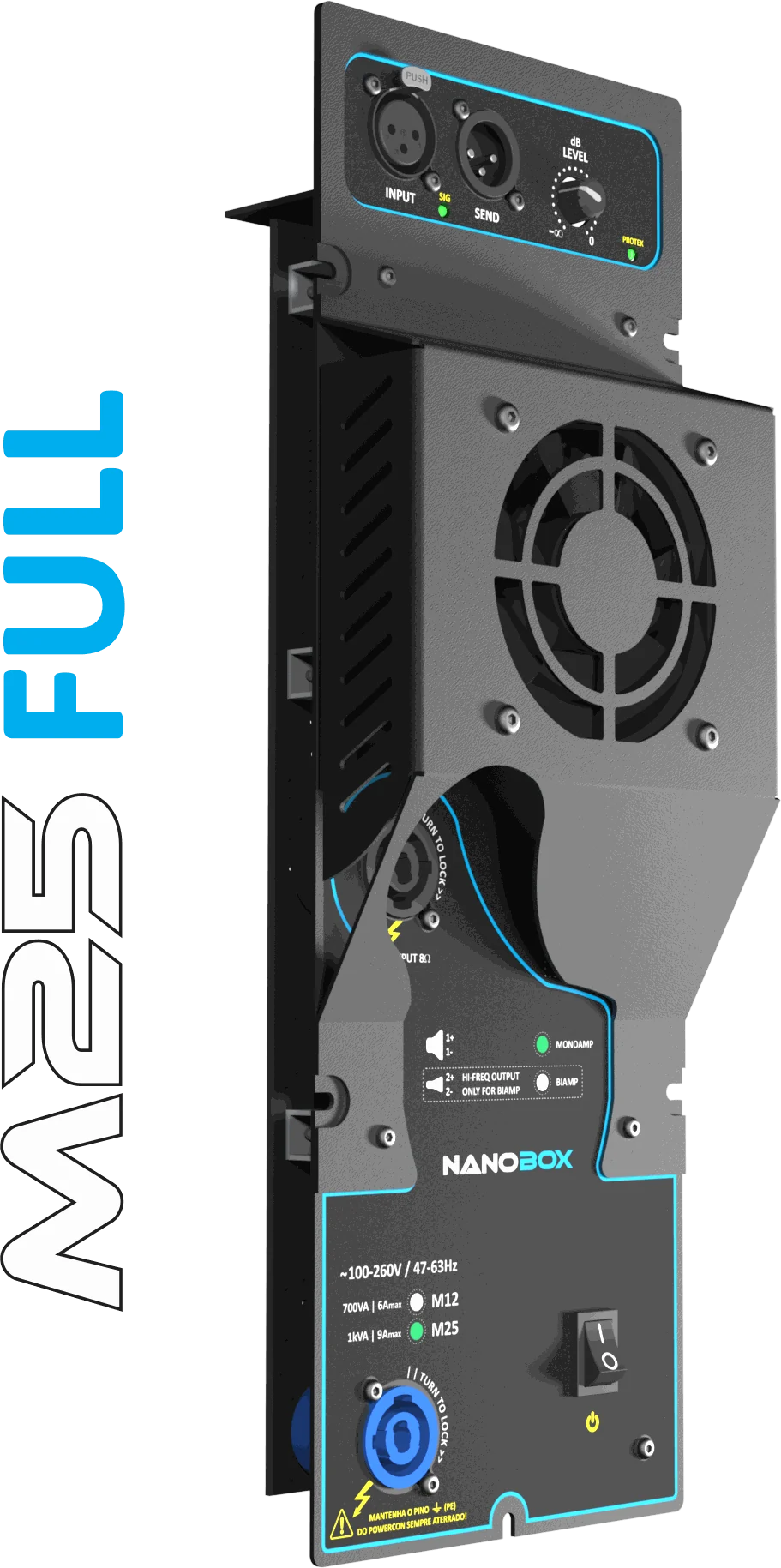

Galeria

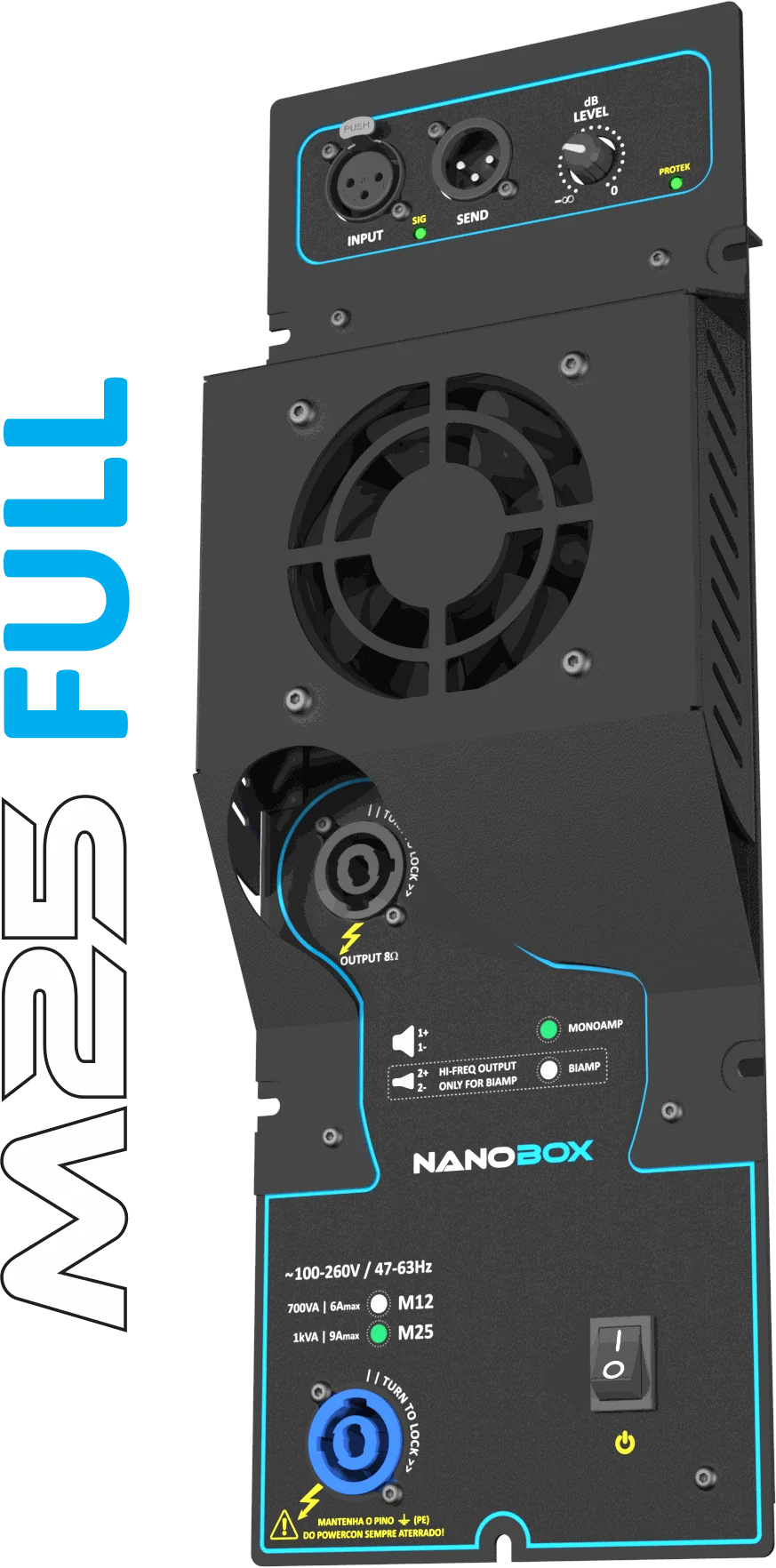

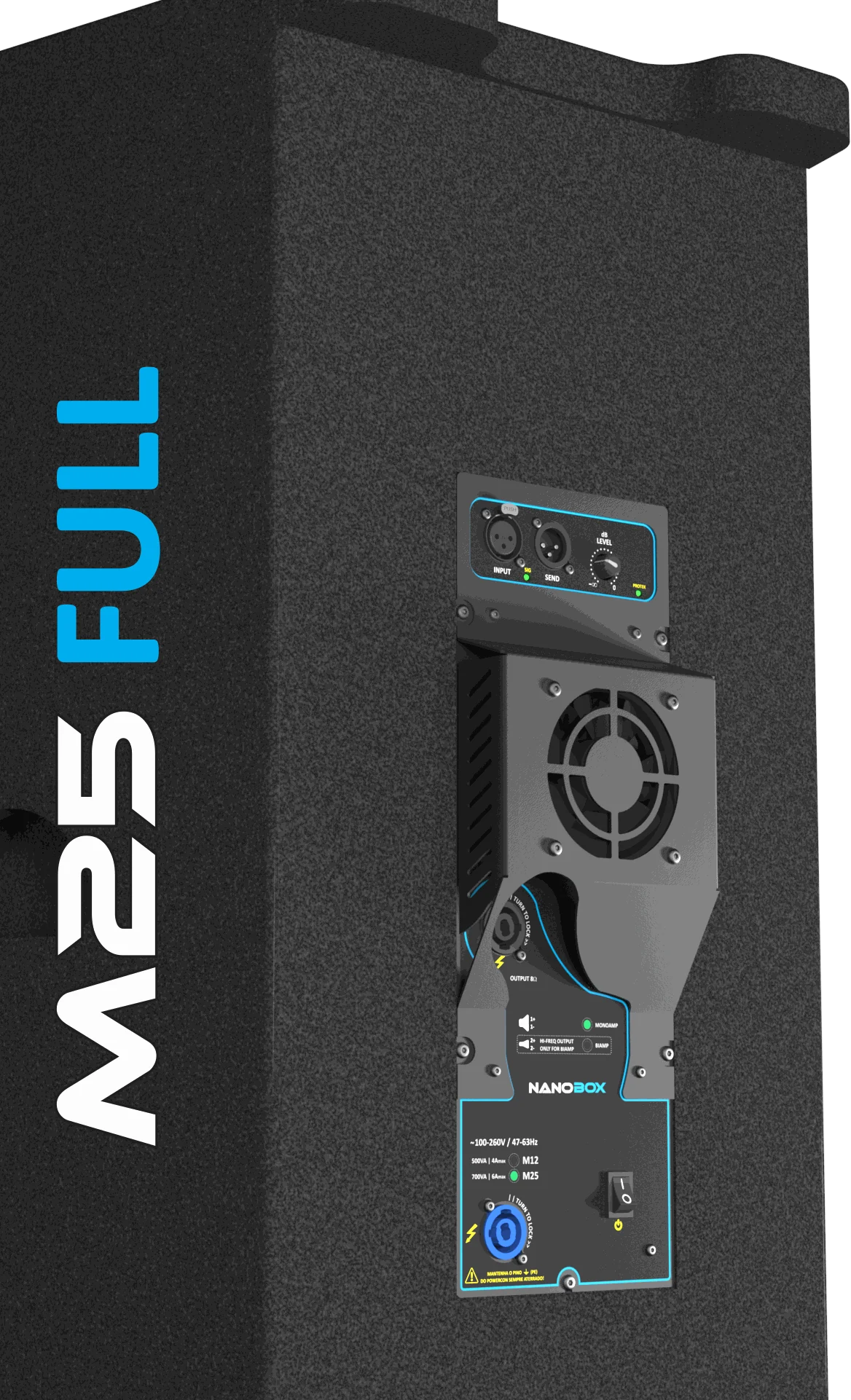

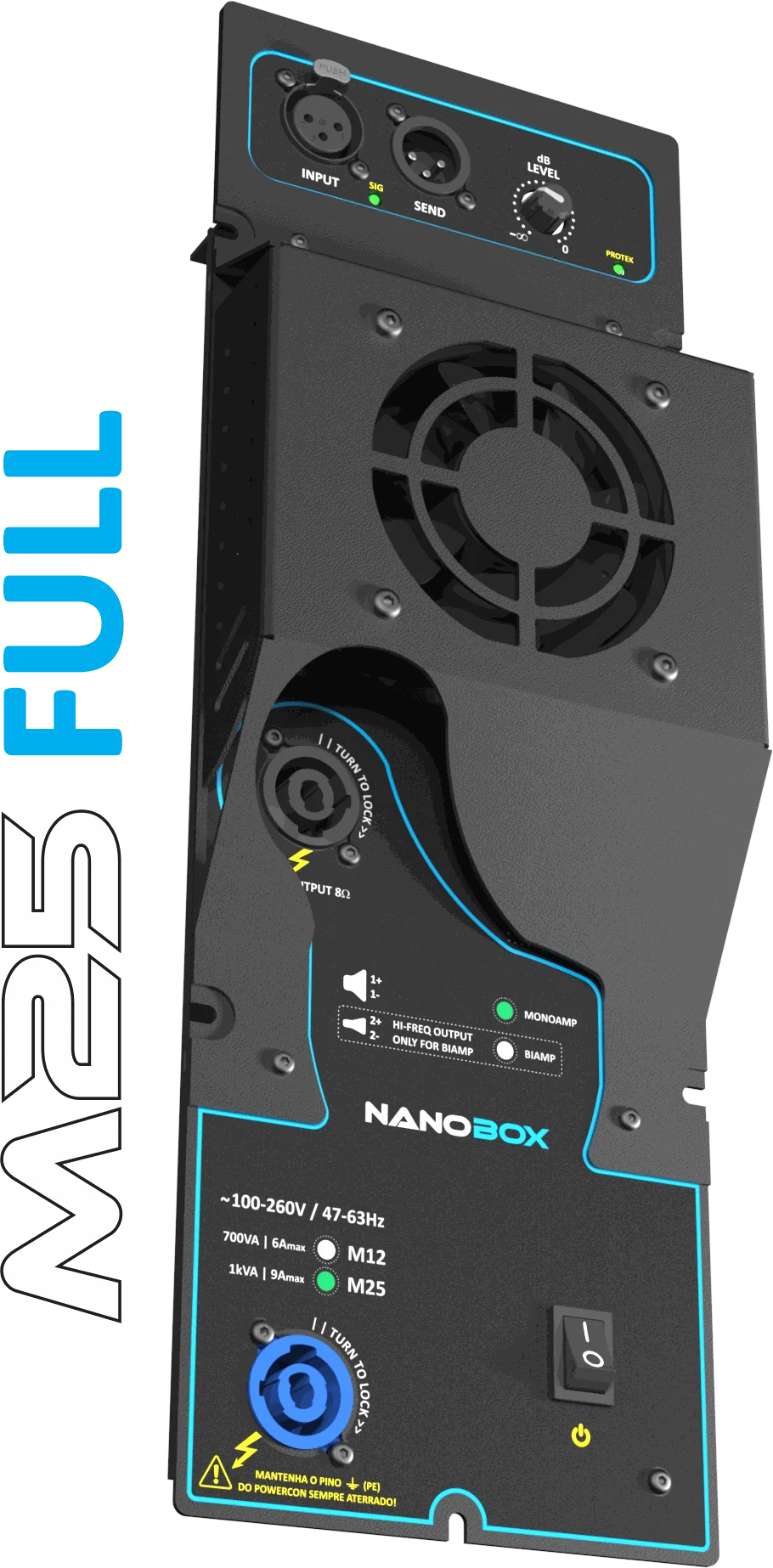

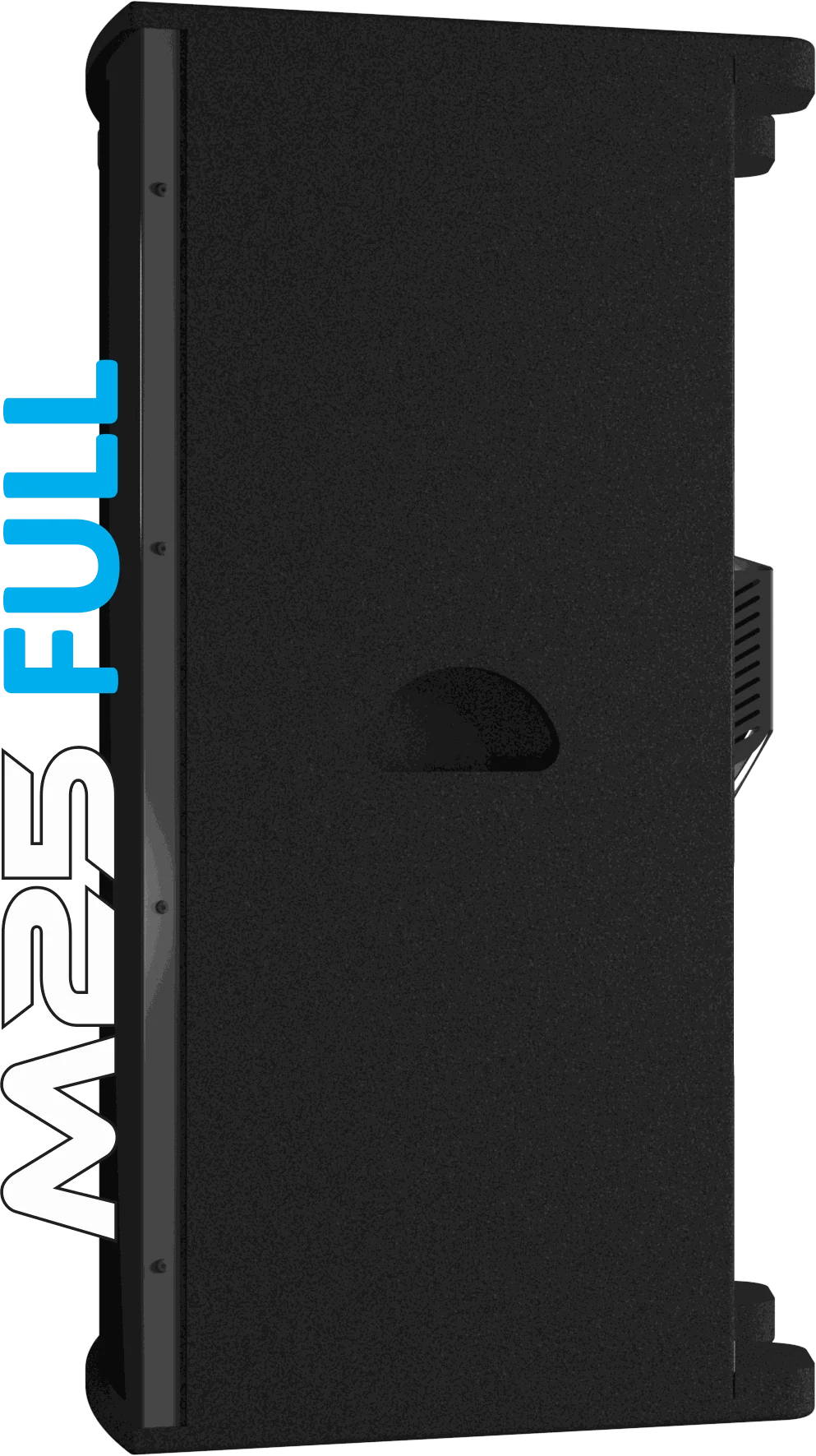

M25 FULL
Versão
M25 SUB
Um canal dedicado ao subwoofer, de até 2500W.
9dB Crest Factor
| Impedância | Potência RMS |
|---|---|
| 4Ω | 1× 2500W |
| 8Ω | 1× 1500W |
Detalhes da versão
| Característica | Especificação |
|---|---|
| Resposta e crossover | Saídas amplificadas (fios e Speakon): 25Hz (HPF 12dB/8ª) a 125Hz (LPF Linkwitz-Riley 24dB/8ª). Saída SATELLITE/SEND (XLR macho): 125Hz (HPF Linkwitz-Riley 24dB/8ª) a 100kHz em modo SATELLITE, ou flat em modo SEND — selecionável por chave |
| Conexões de saída | 2 condutores 1,5mm² polarizados, 1 Speakon padrão para caixa escrava |
| Conectores de entrada | XLR, pinagem 1-ground, 2+, 3-; 2 fêmeas |
| Relação sinal/ruído | 110dB mínimo individual e 105dB mínimo seriado (SUB → SATELLITE), ponderação A |
| THD+N 100Hz | 0,15% @ 4Ω / -10dB |
| SMPTE IMD (sem crossover) | 0,22% @ 4Ω / -10dB |
| Controles | 1 chave power, 1 volume, 1 chave seletora da saída auxiliar SEND/SATELLITE e 1 chave reversora de fase |
Exemplos de uso
Como ligar o M25 SUB

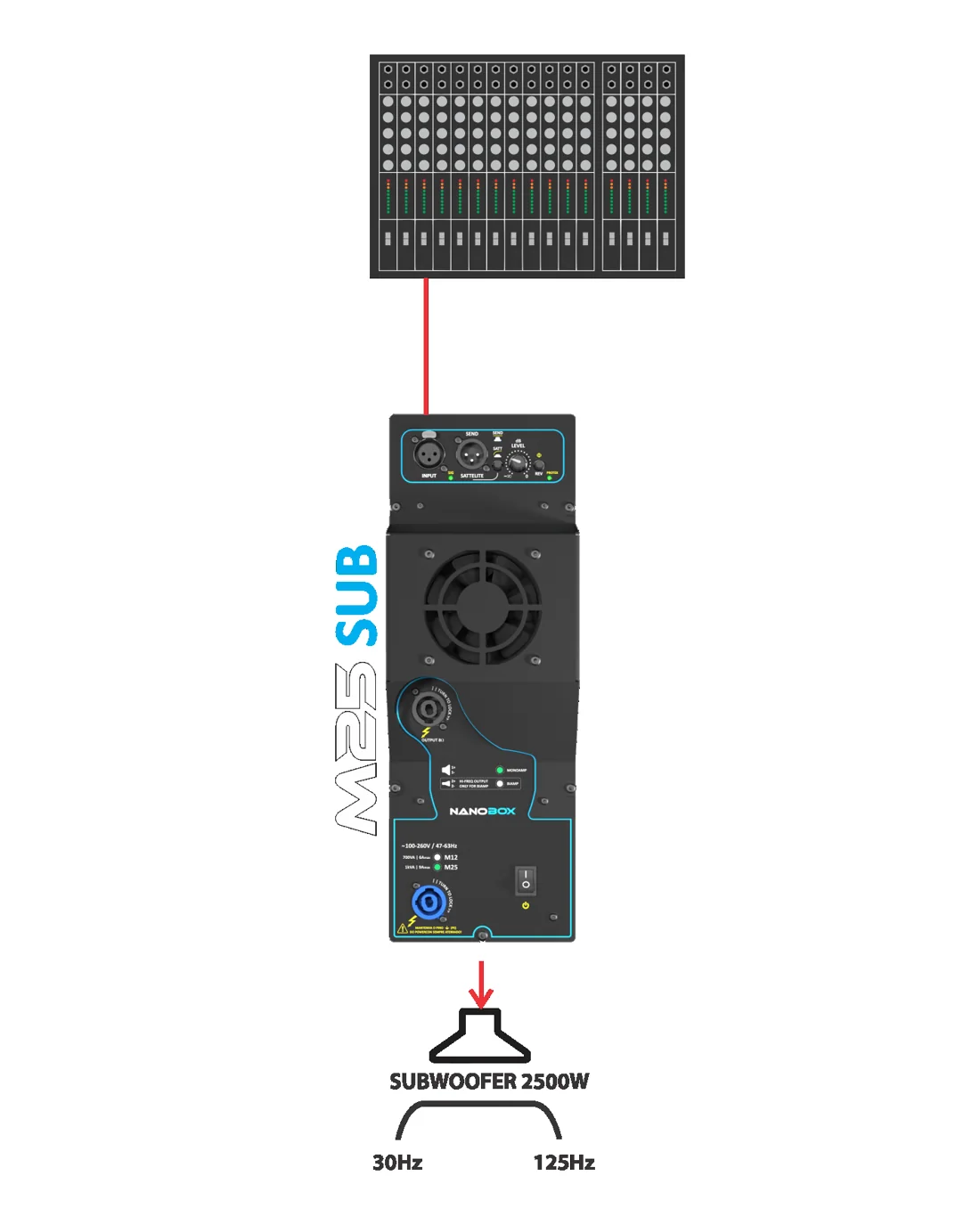

M25 SUB sozinho
Subwoofer ativo de 2500W com saída para satélite.

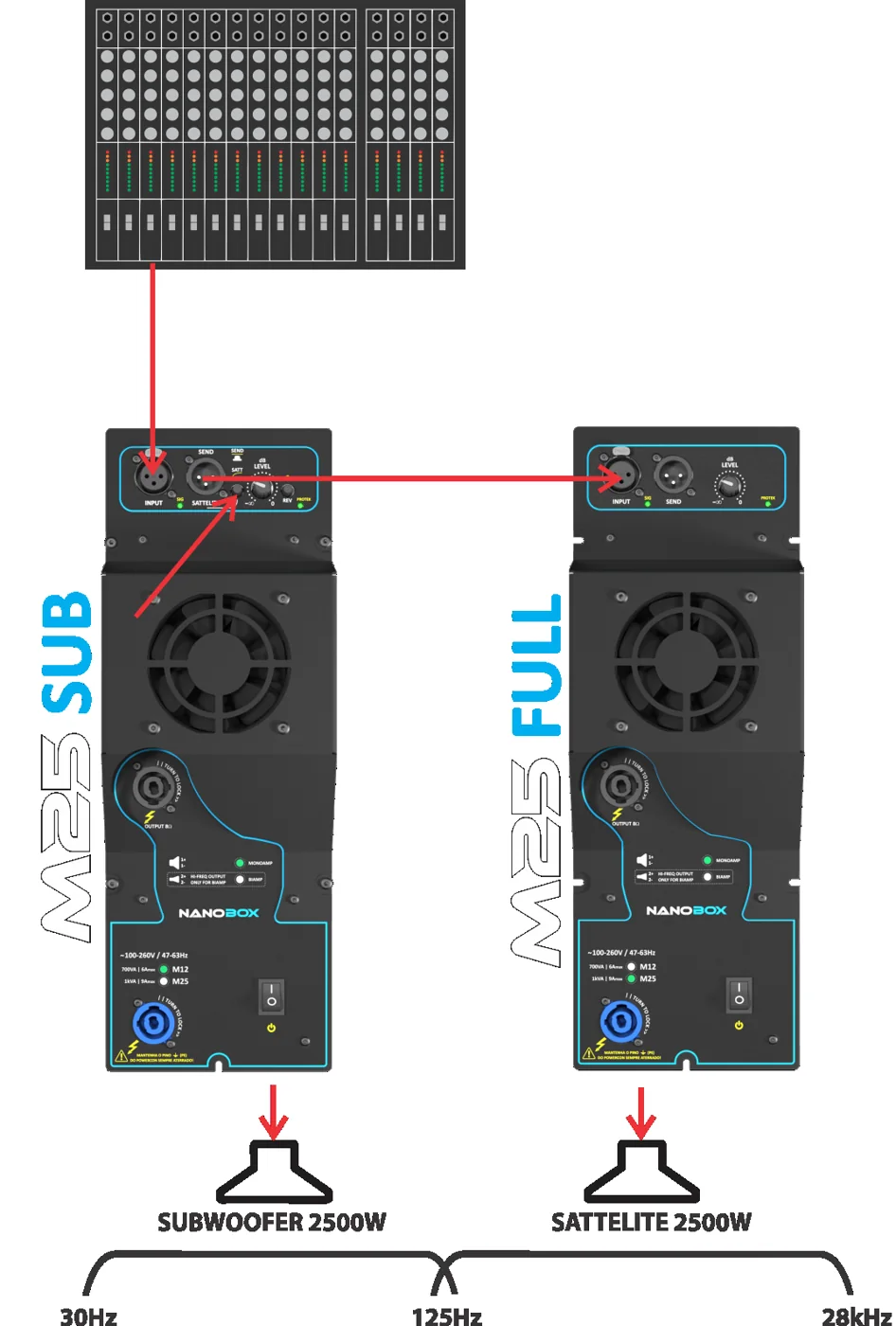

M25 SUB + M25 FULL
Sub e satélite full-range de alta potência.
M25 SUB + M25 CROSS
Sub com caixa de duas vias, três vias no total.

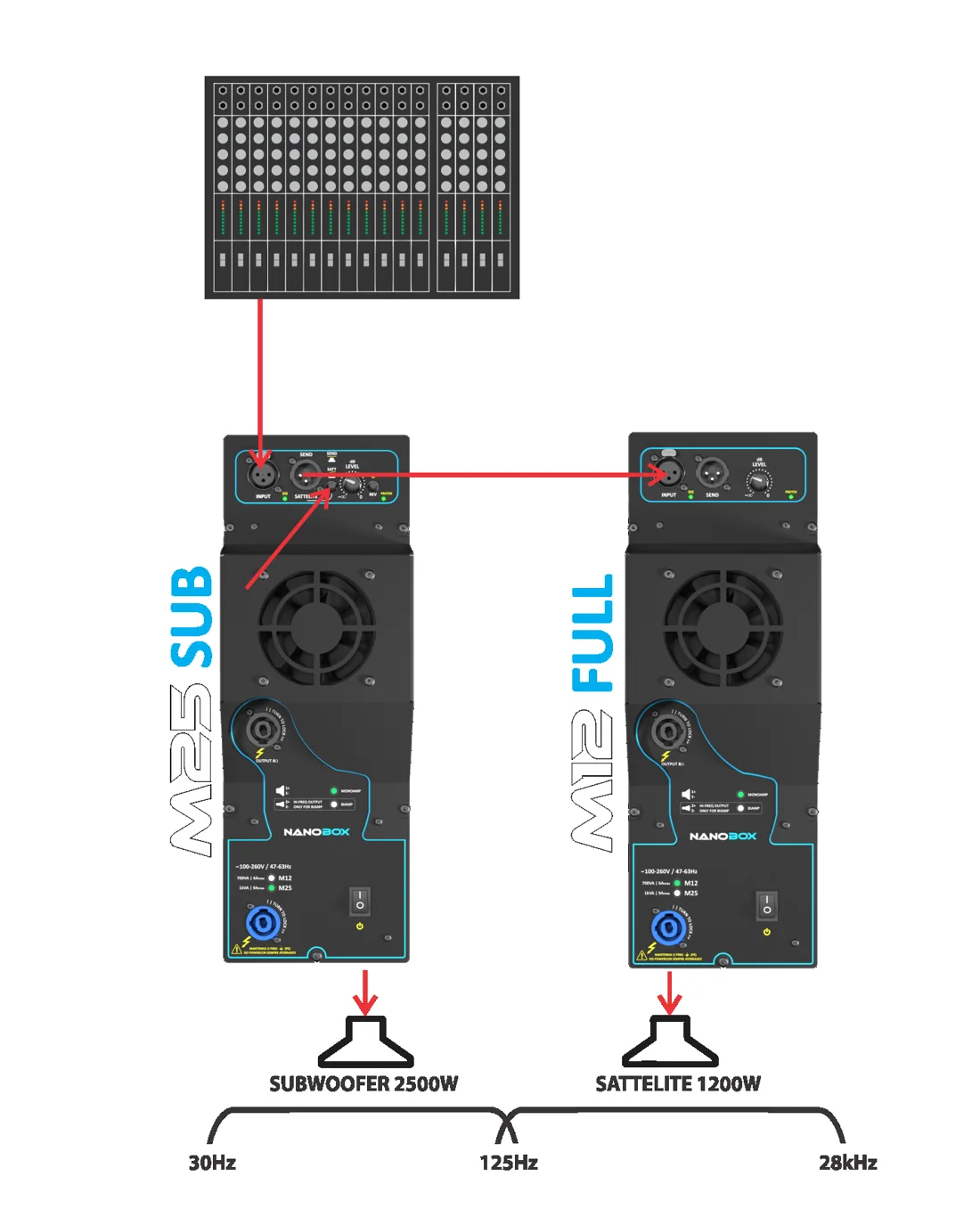

M25 SUB + M12 FULL
Sub de 2500W com satélite de 1200W.

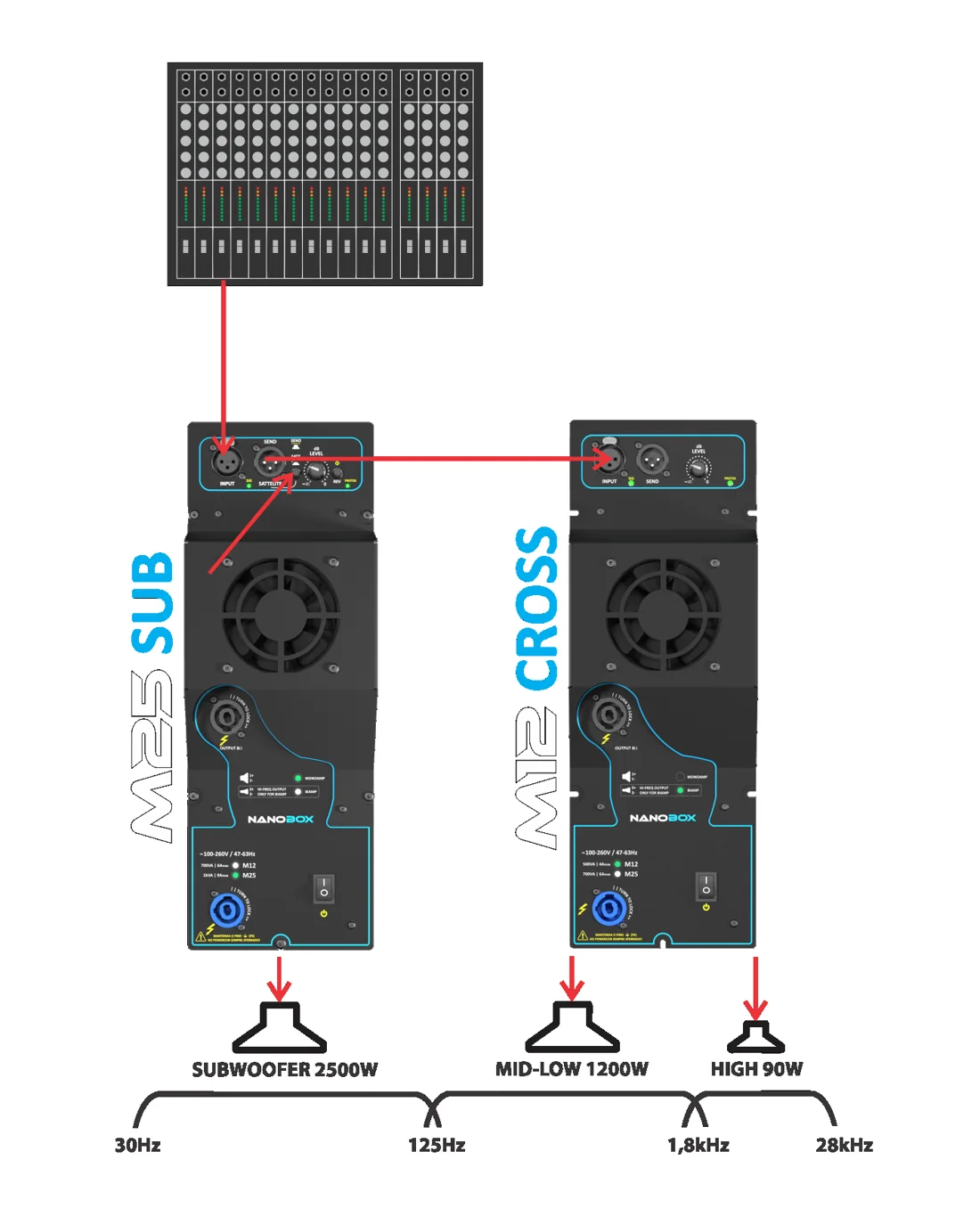

M25 SUB + M12 CROSS
Sub de 2500W com caixa de duas vias.
M25 SUB + M300 FULL
Sub de grande porte com satélite compacto.

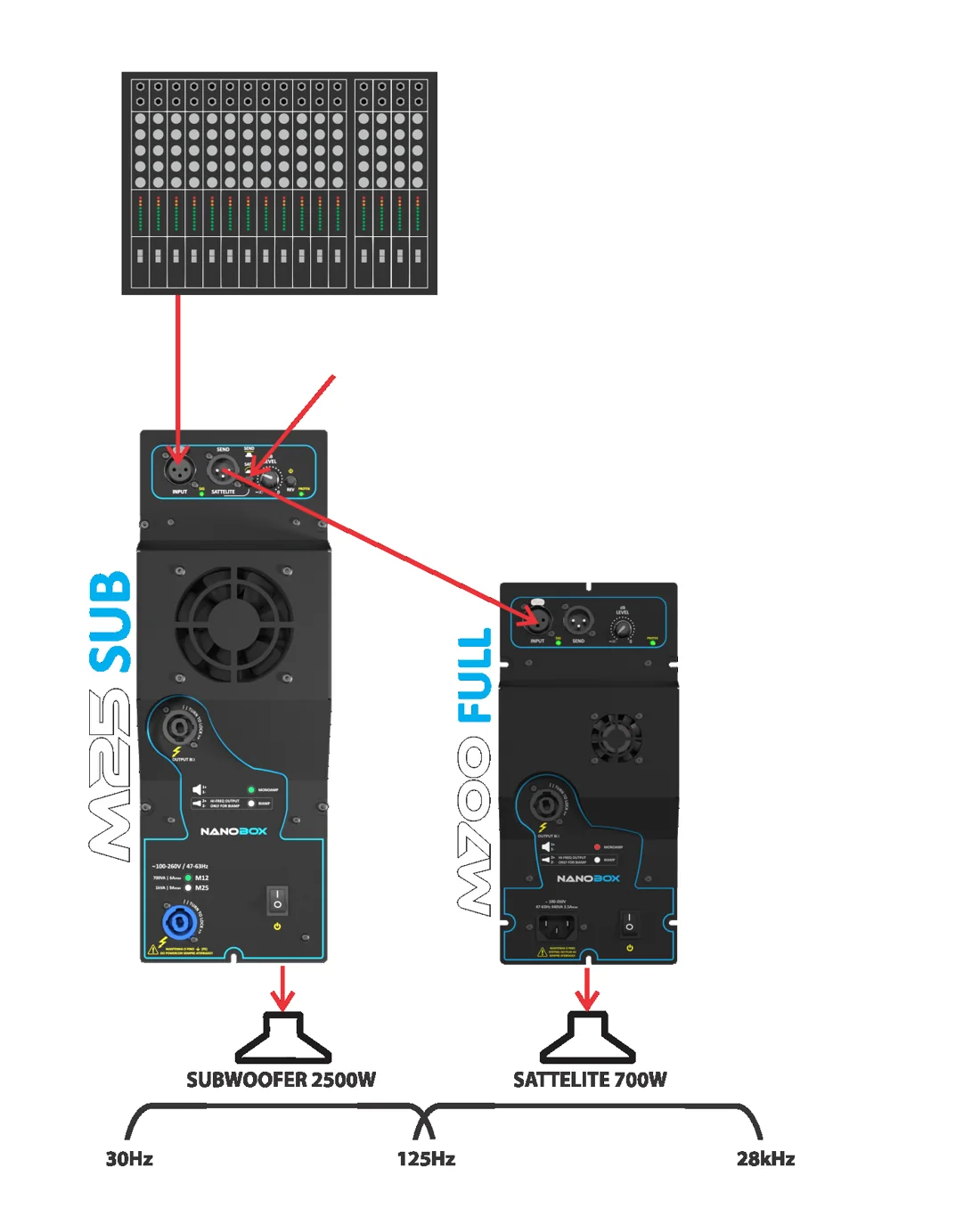

M25 SUB + M700 FULL
Sub de 2500W com satélite de 700W.

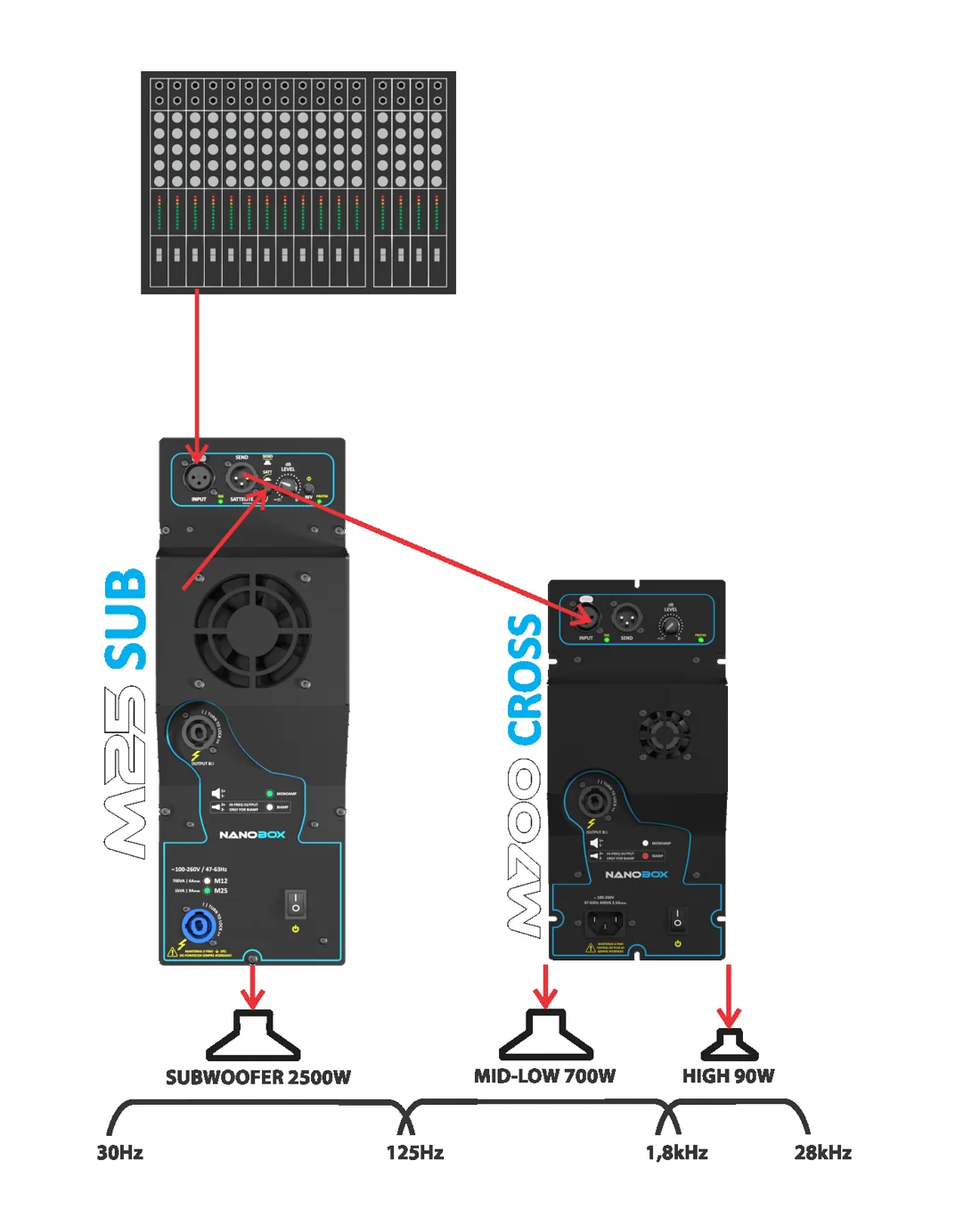

M25 SUB + M700 CROSS
Sub de 2500W com caixa de duas vias de 700W.

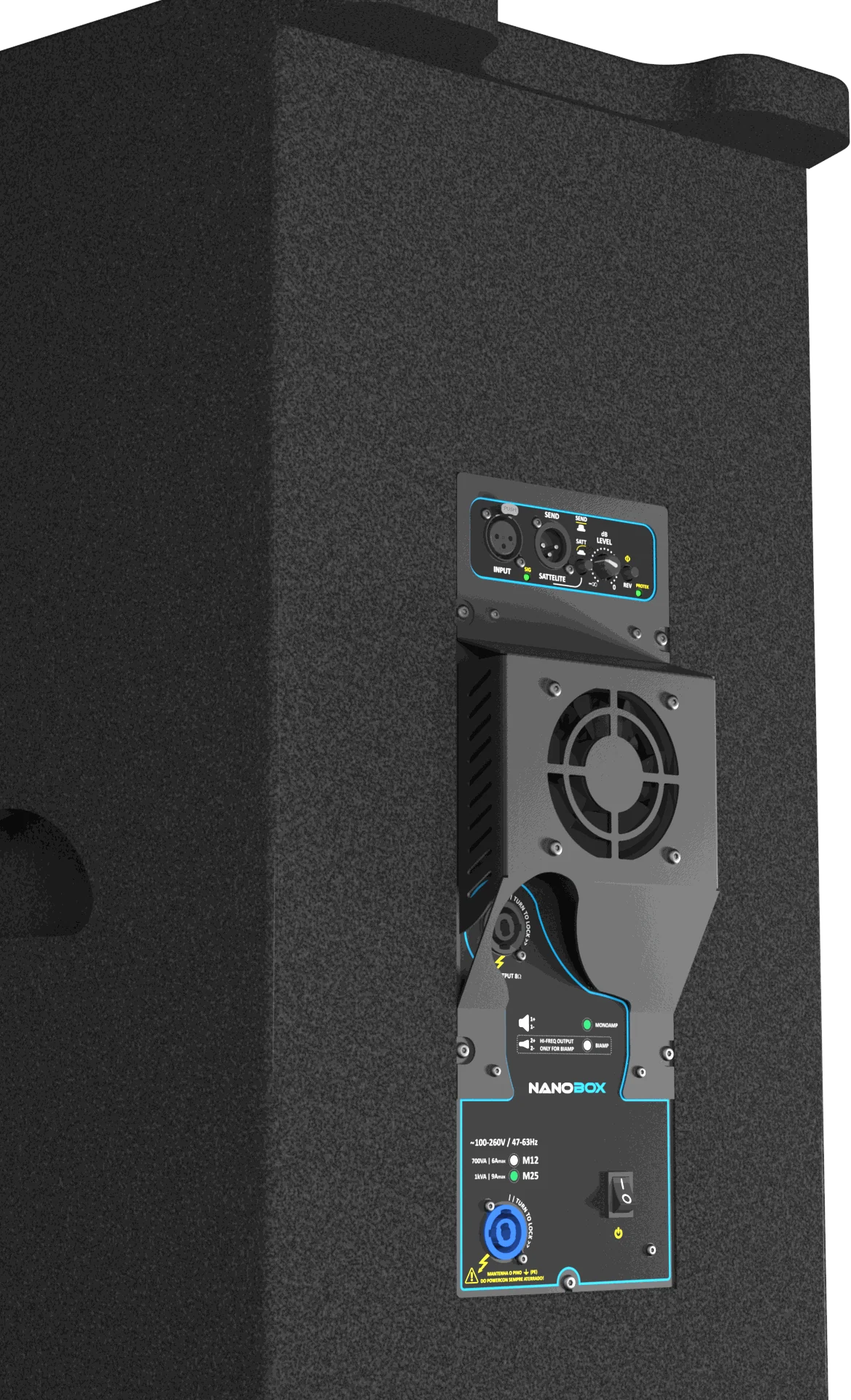

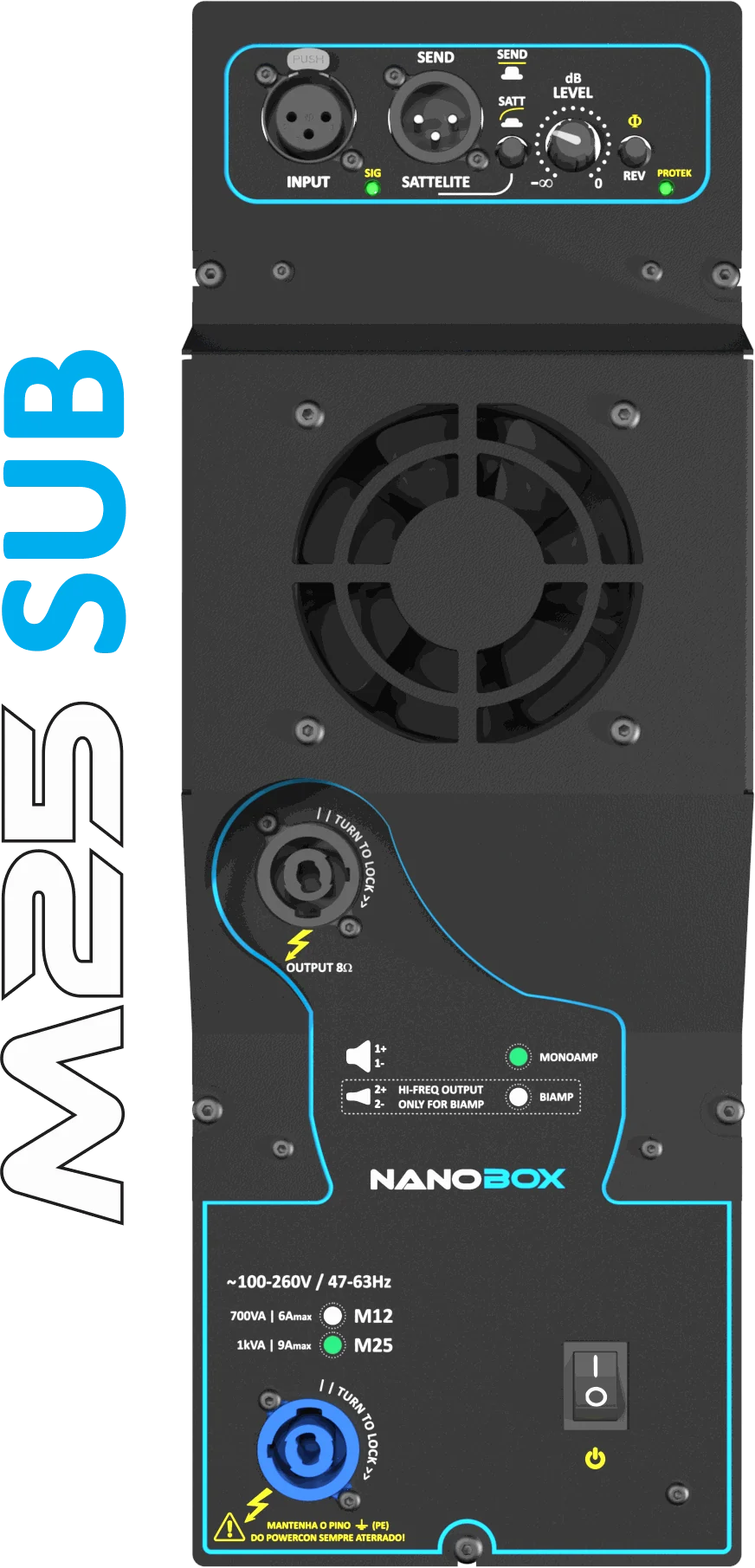

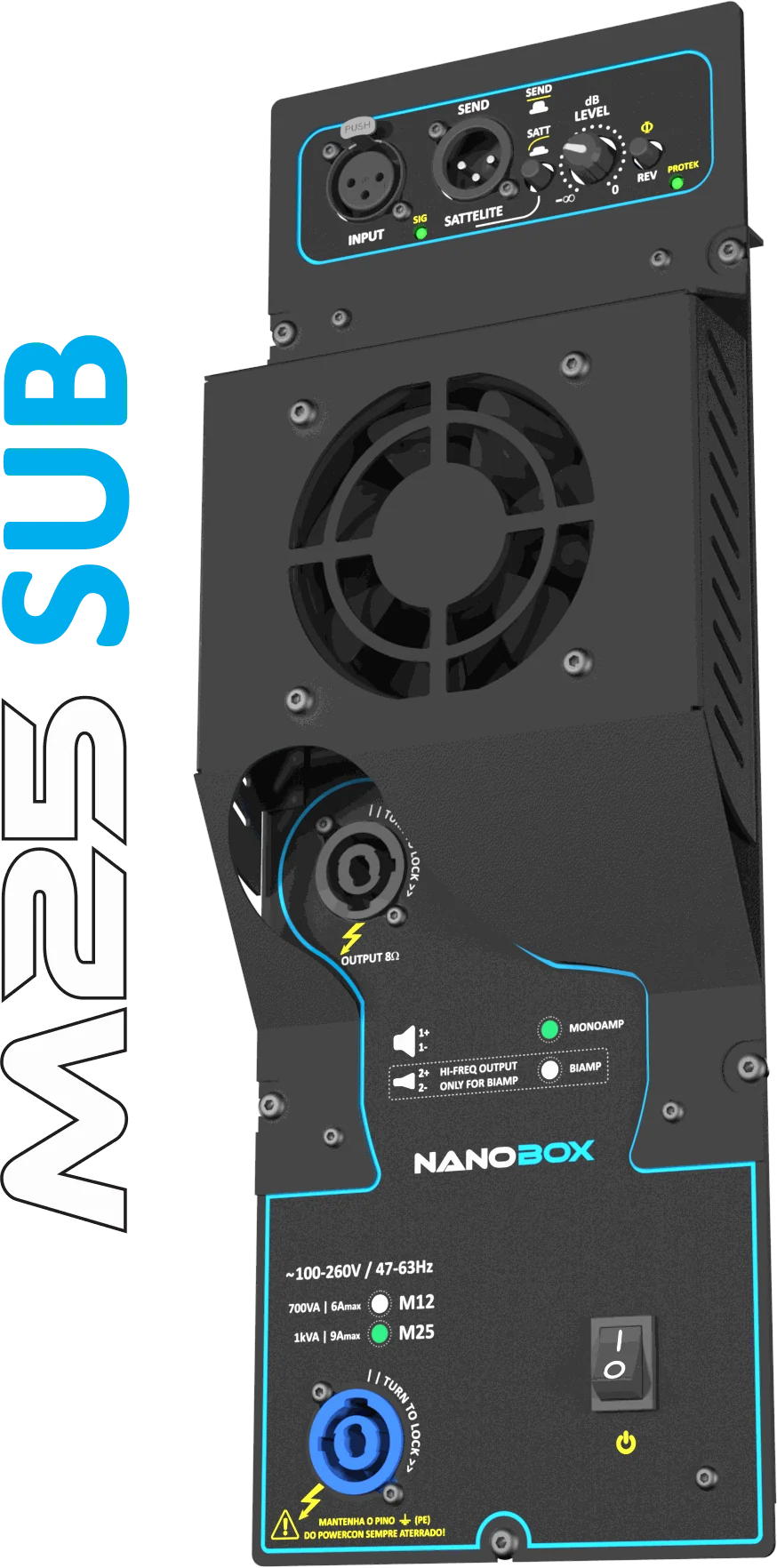

Galeria

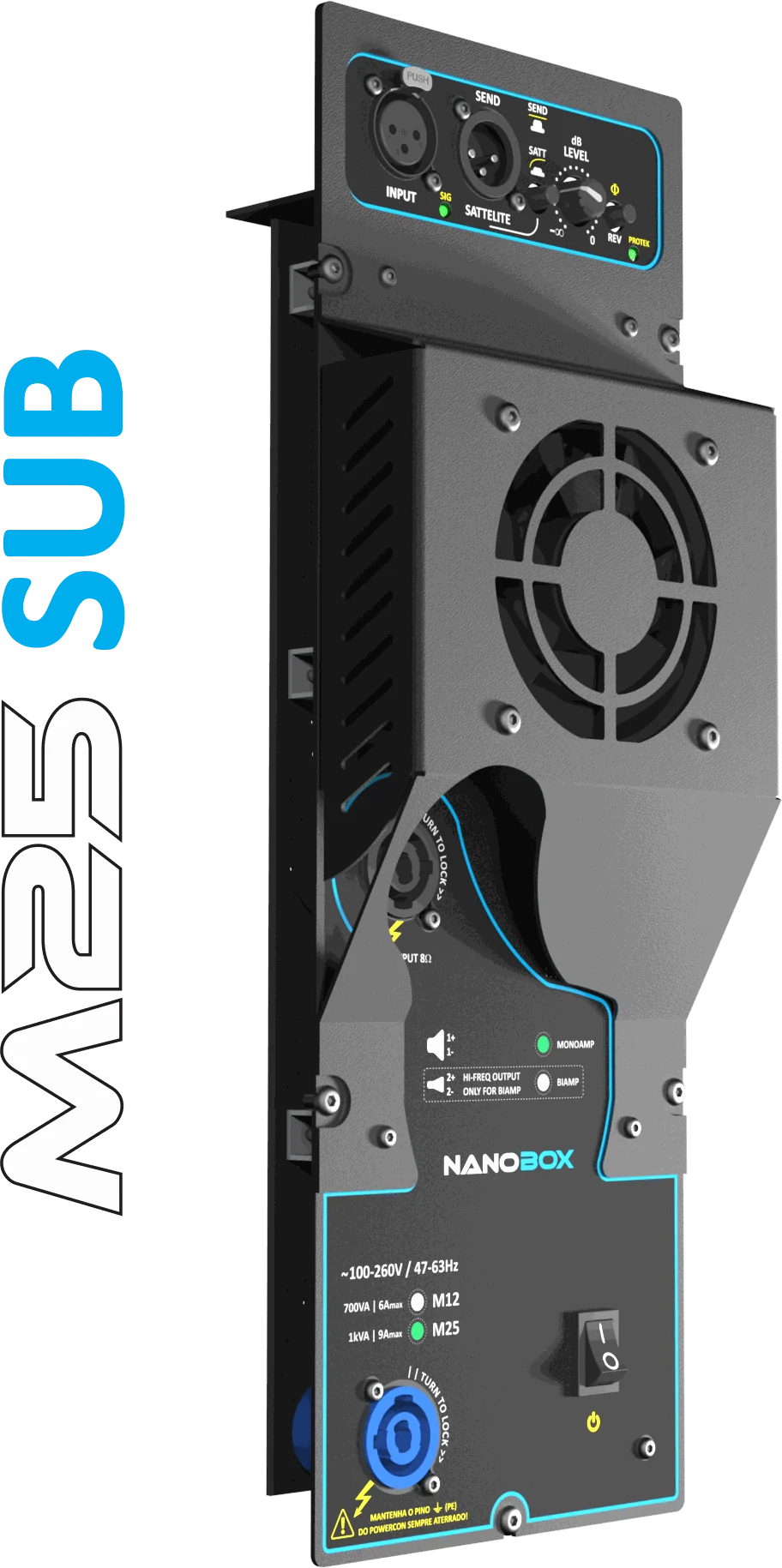

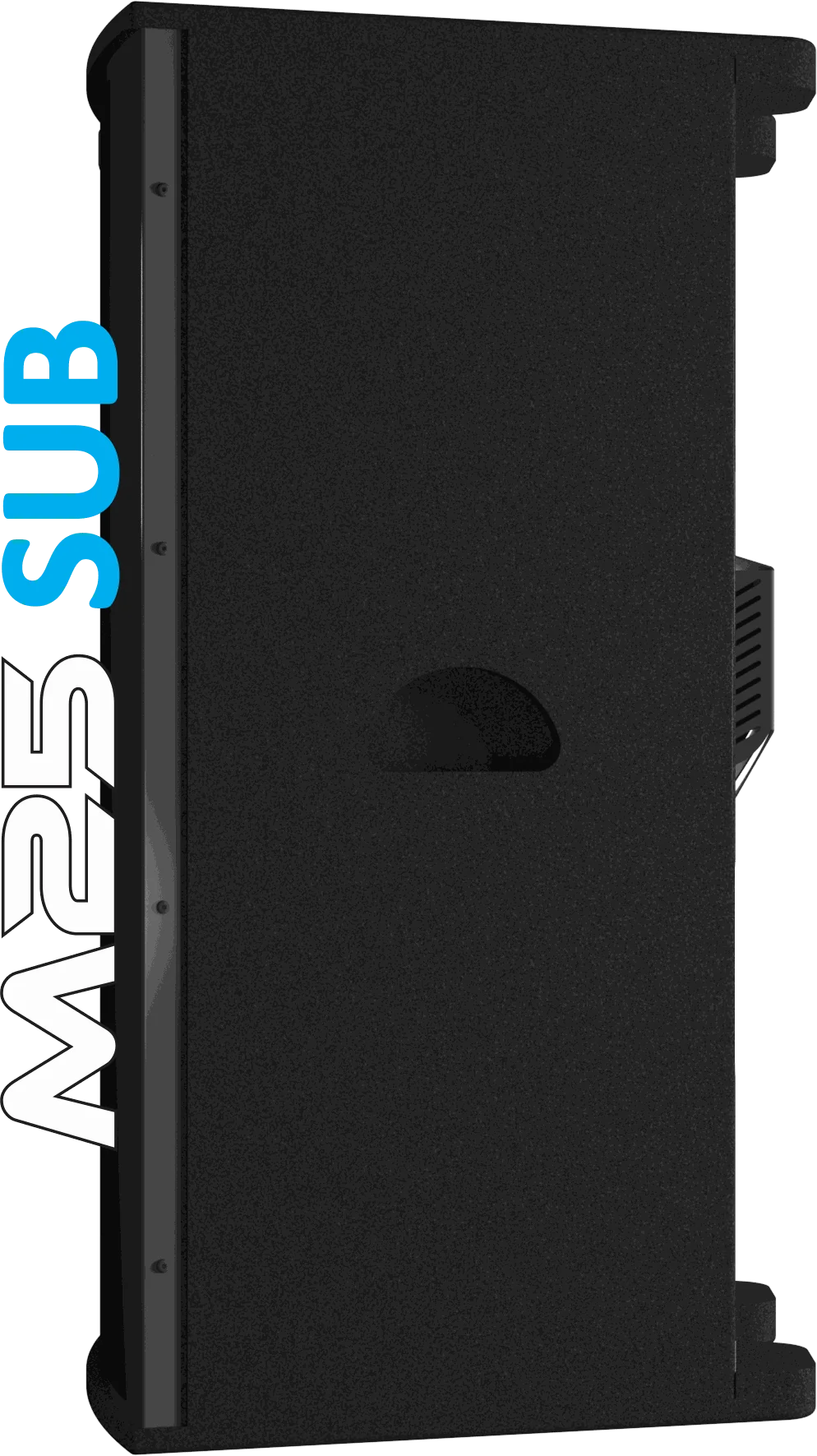

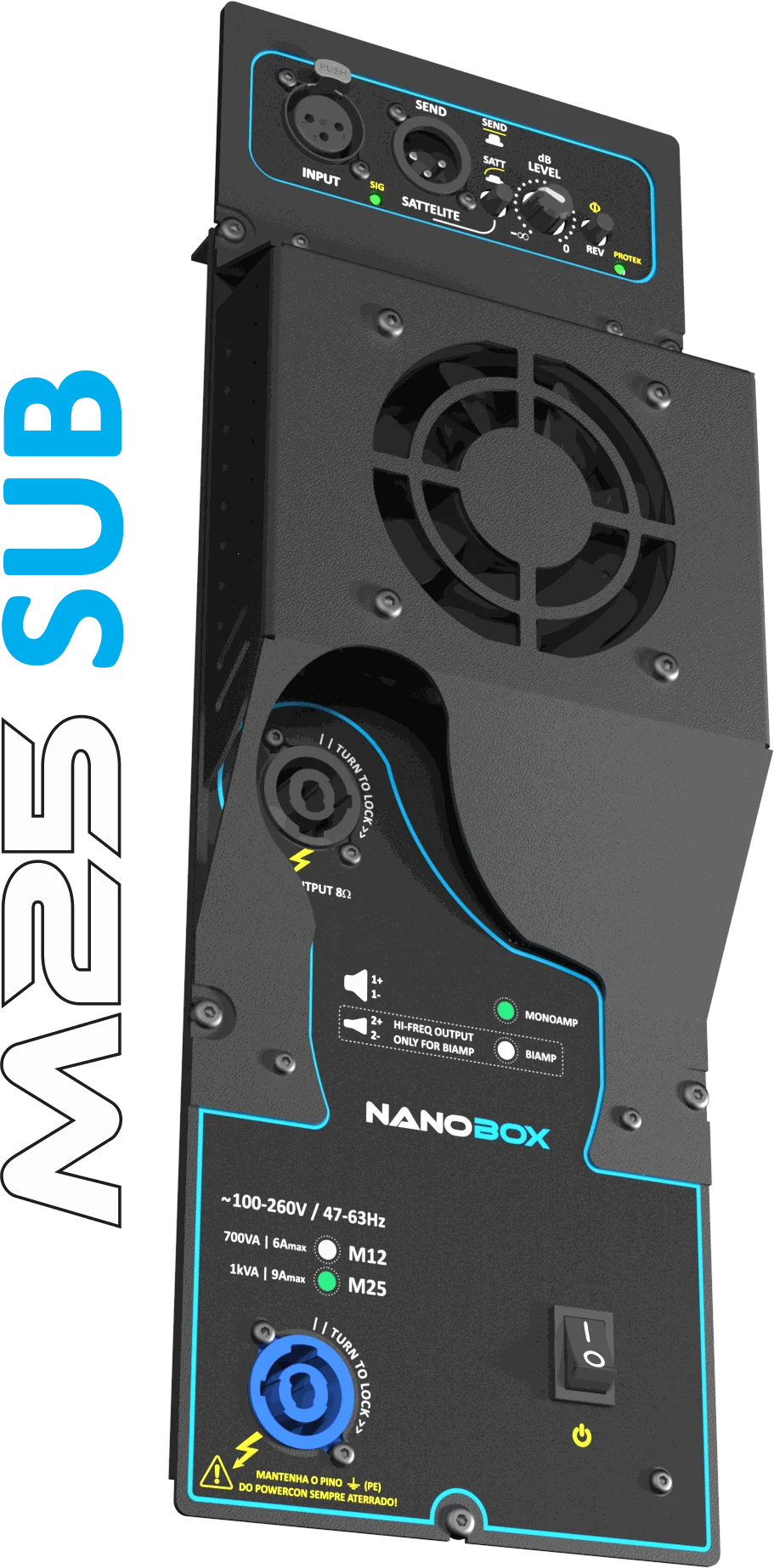

M25 SUB
Versão
M25 CROSS
Duas vias com crossover interno em 1,8kHz.
LOW @ 9dB Crest Factor · corte 1,8kHz
| Impedância | Potência RMS |
|---|---|
| 4Ω | 2500W |
| 8Ω | 1500W |
LOW @ 12dB Crest Factor · corte 1,8kHz
| Impedância | Potência RMS |
|---|---|
| 4Ω | 3000W |
| 8Ω | 1900W |
HIGH @ 15dB Crest Factor · corte 1,8kHz
| Impedância | Potência RMS |
|---|---|
| 4Ω | 90W (não recomendado. Ver OBS*) |
| 8Ω | 60W |
| 16Ω | 40W |
* A maioria dos drivers possui, na região de trabalho (>1kHz), impedância real muito menor que a nominal declarada, razão pela qual é recomendada sua utilização em 8Ω. Se o uso em 4Ω for realmente necessário deve-se inserir atenuadores passivos (resistores de fio de 4,7-10Ω) em série com o(s) driver(s).
Detalhes da versão
| Característica | Especificação |
|---|---|
| Resposta e crossover | 2 vias com crossover interno de corte fixo. LOW: 25Hz (HPF 12dB/8ª) a 1,8kHz (LPF Linkwitz-Riley 24dB/8ª), nível fixo em 0dB. HIGH: 1,8kHz (HPF Linkwitz-Riley 24dB/8ª) a 28kHz (LPF 12dB/8ª), nível ajustável internamente de -3,5dB a -18dB (padrão de fábrica -6,5dB) |
| Conexões de saída | 4 condutores 1,5mm² polarizados, 1 Speakon padrão para caixa escrava |
| Conectores de entrada | XLR, pinagem 1-ground, 2+, 3-; 2 fêmeas |
| THD+N 100Hz/2kHz | 0,15% @ 4Ω / -10dB |
| SMPTE IMD (sem crossover) | 0,22% @ 4Ω / -10dB |
| Voltagem máxima de saída | 170Vp/50Vp |
| Controles | 1 chave power, 1 volume |
Exemplos de uso
Como ligar o M25 CROSS

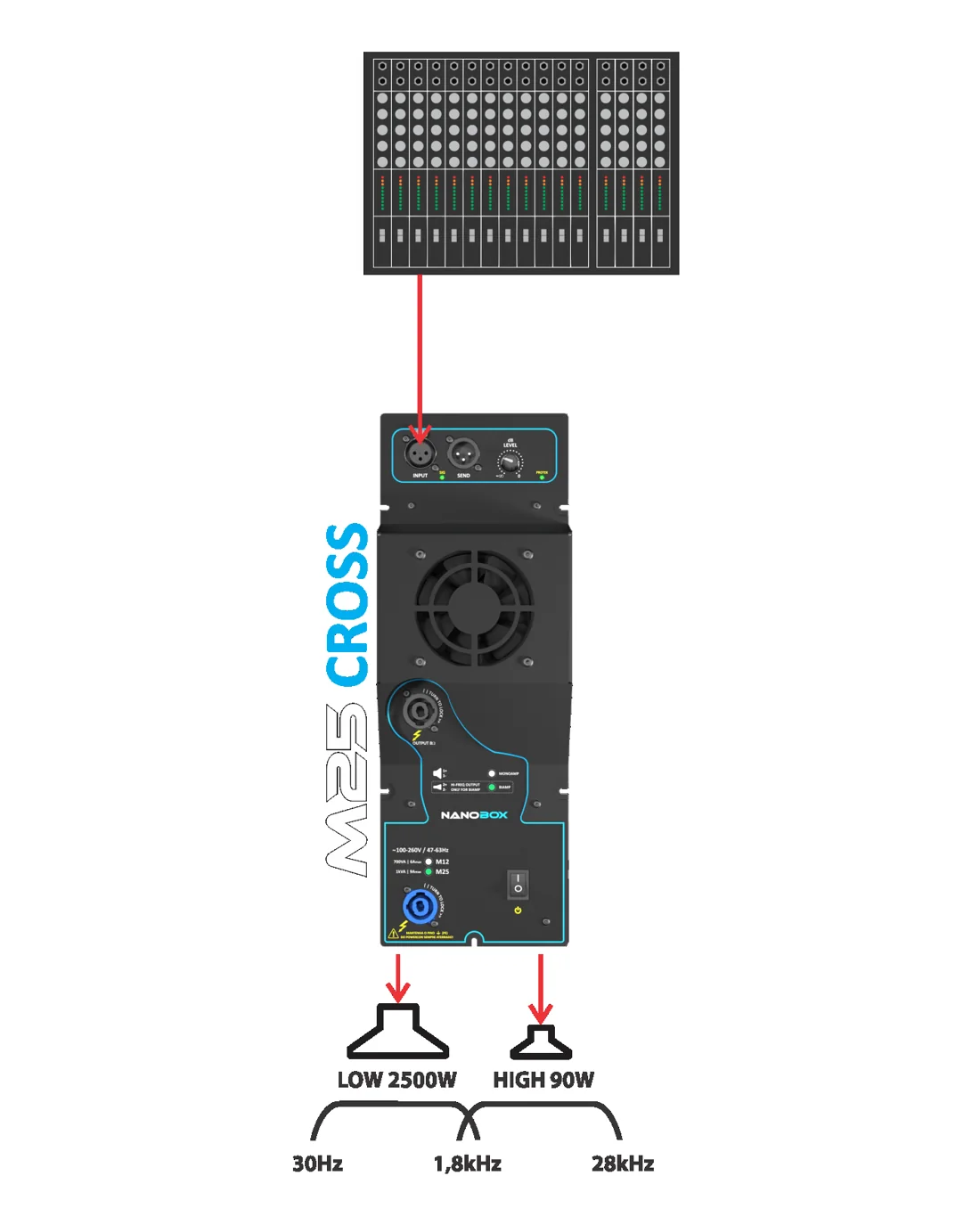

M25 CROSS sozinho
Caixa de duas vias ativa: 2500W na via LOW e 90W na via HIGH, em 4Ω.
M25 SUB + M25 CROSS
Sistema de três vias no topo da família.

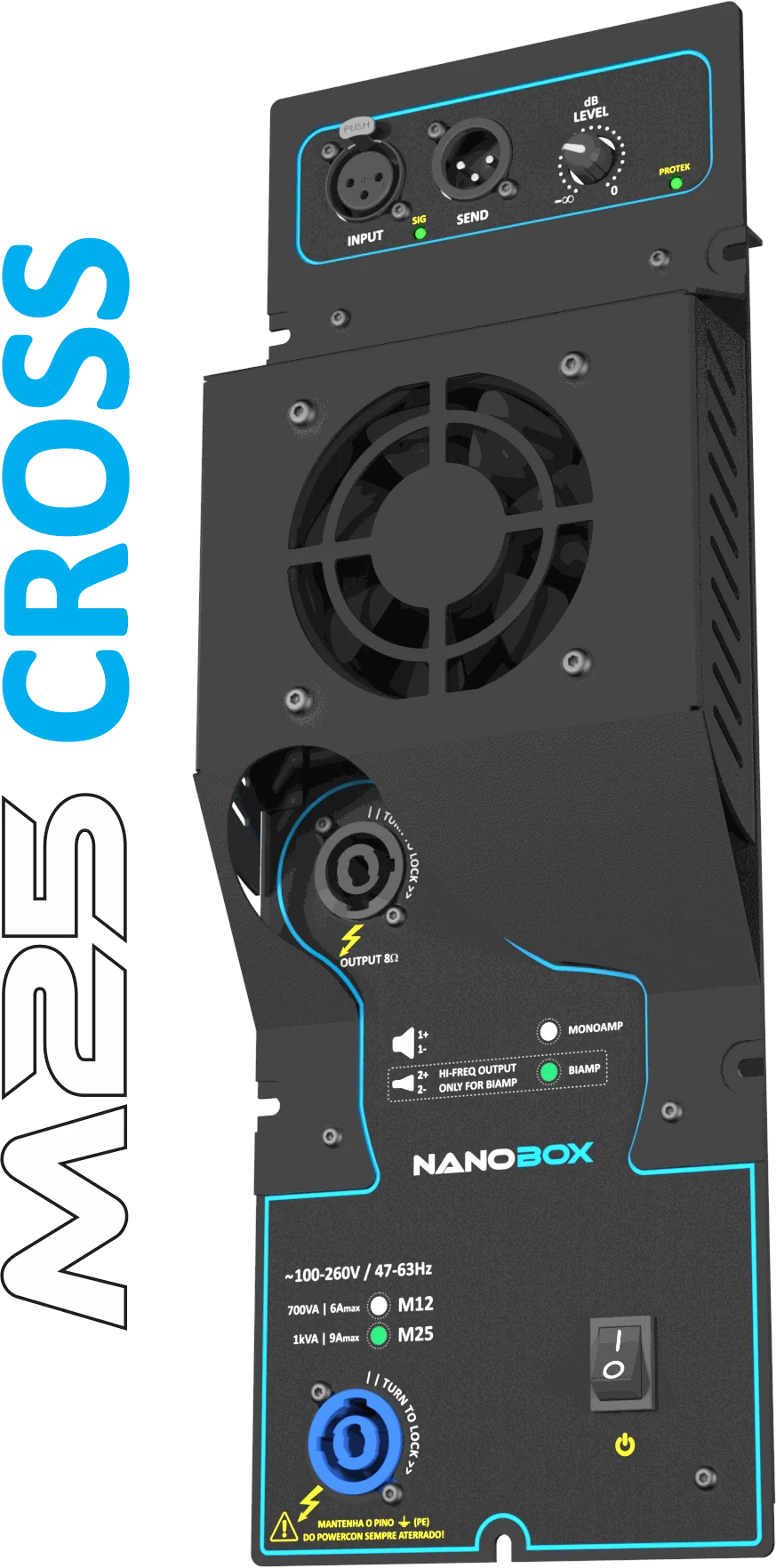

Galeria

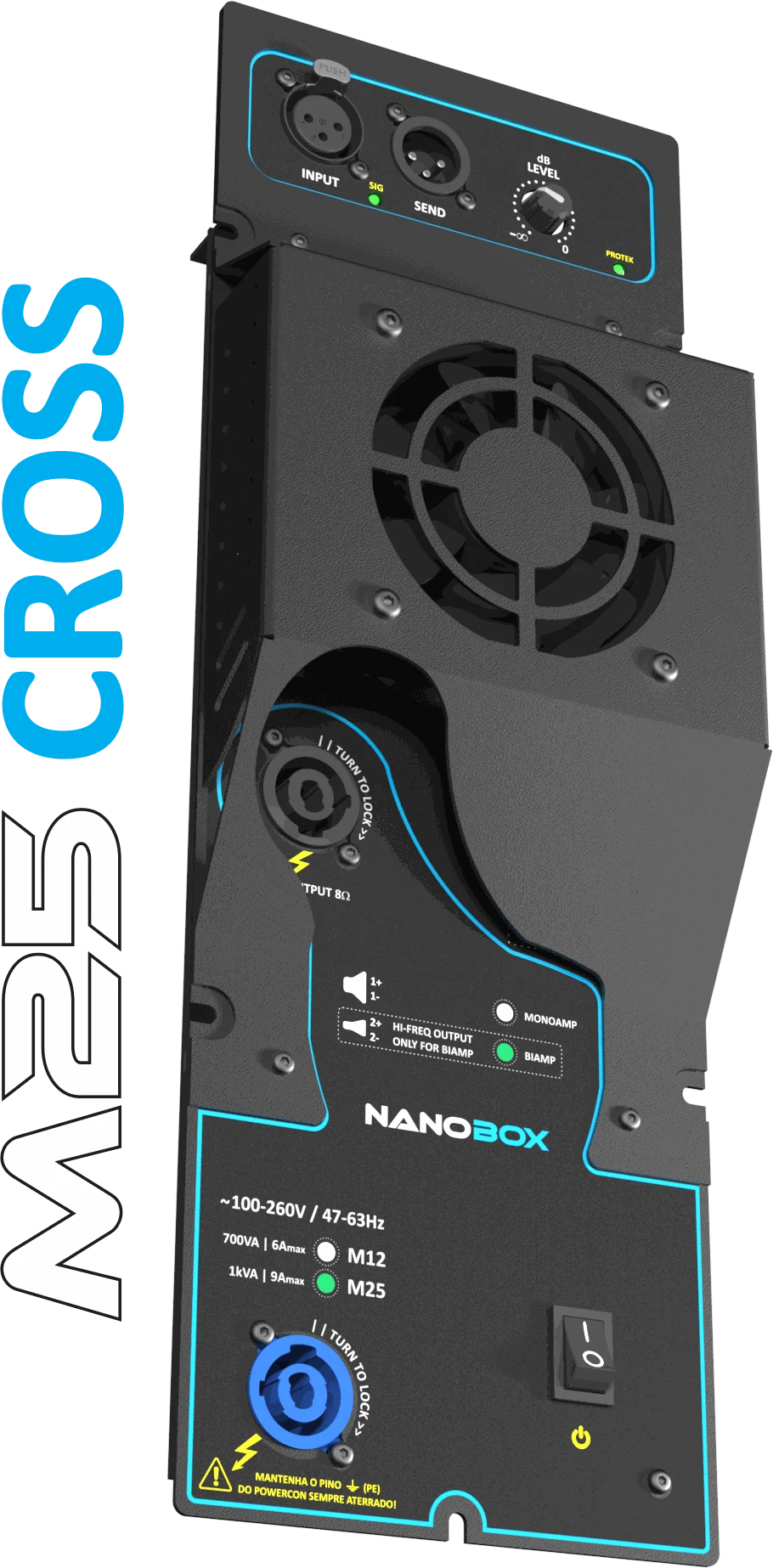

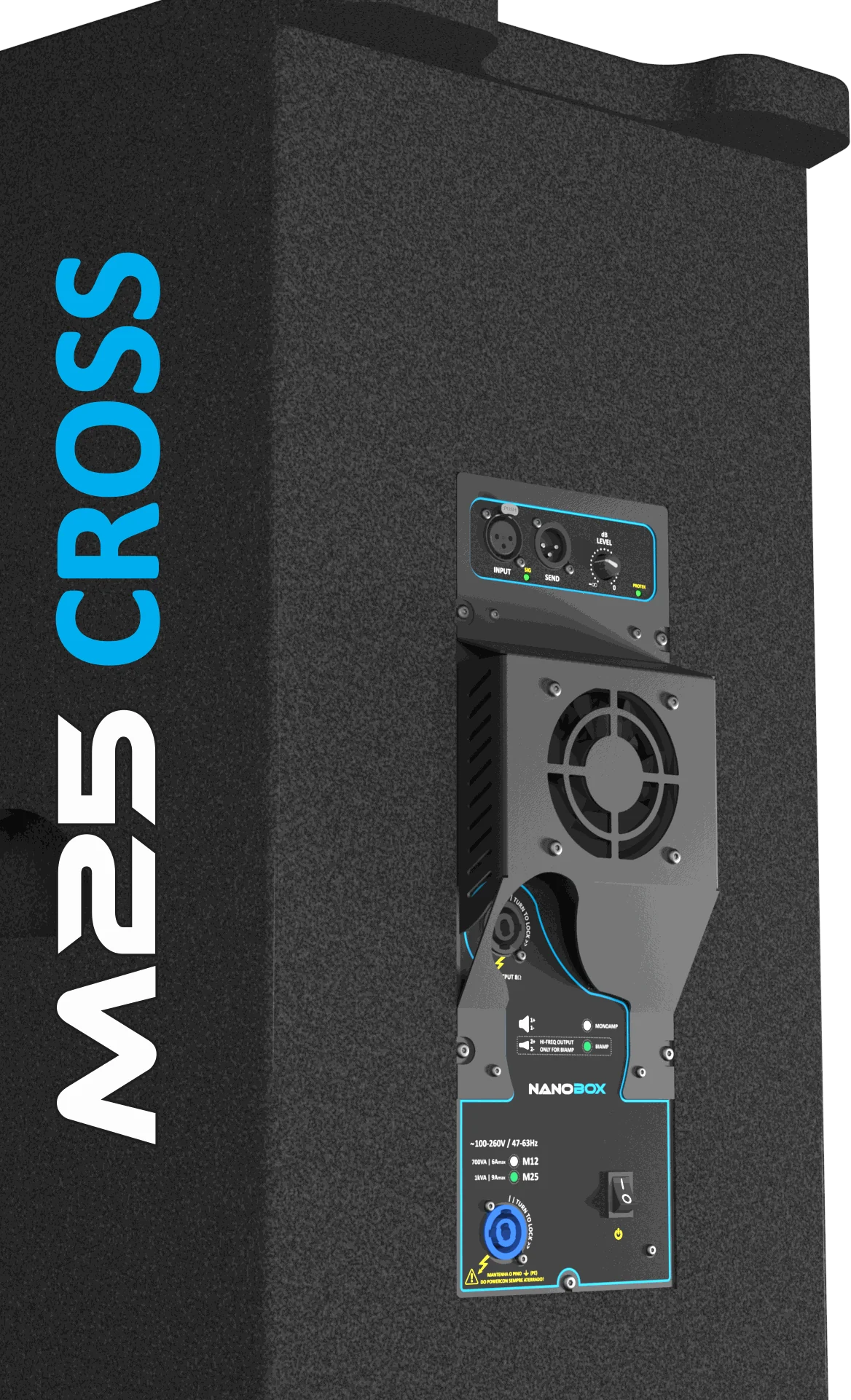

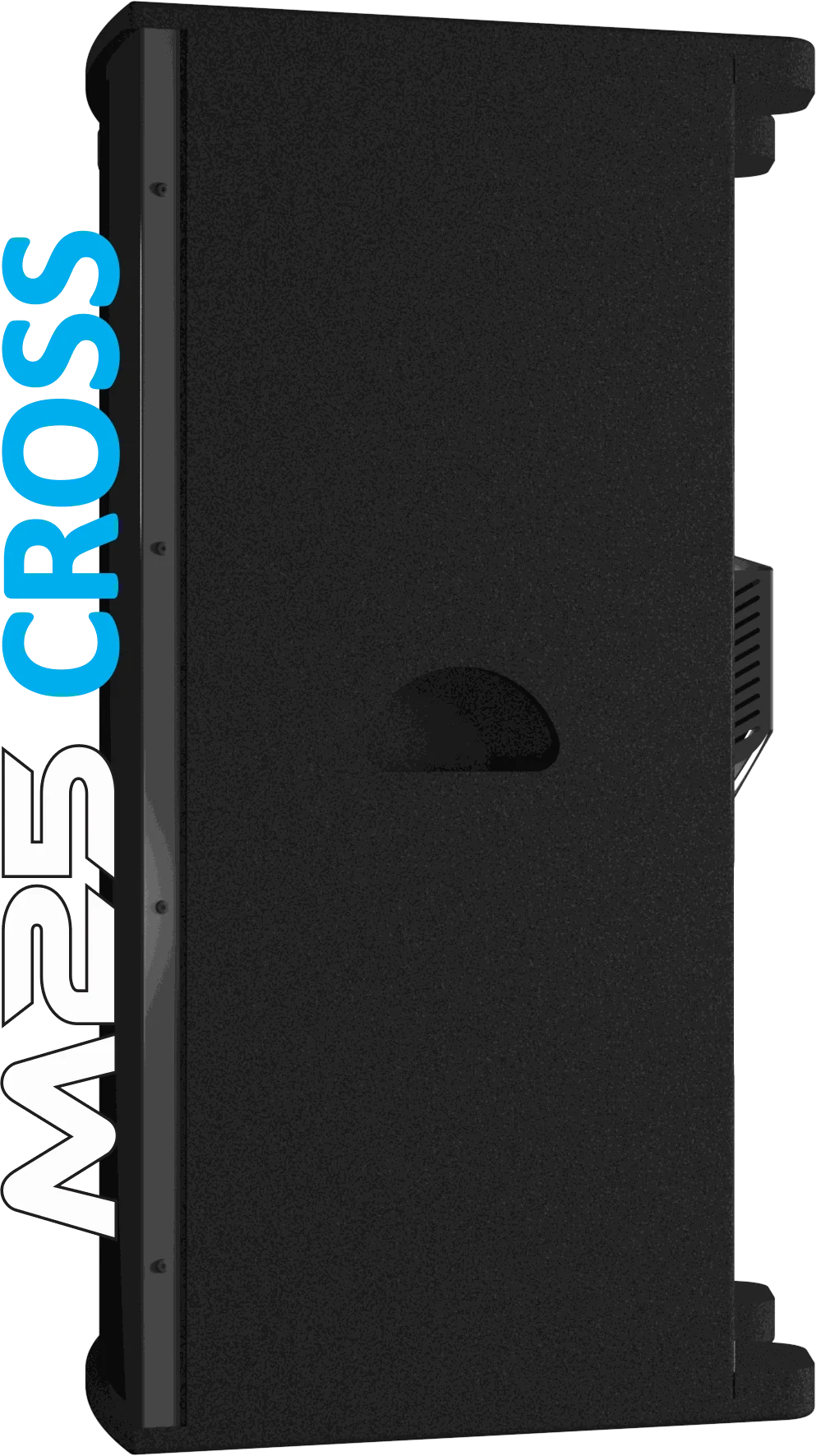

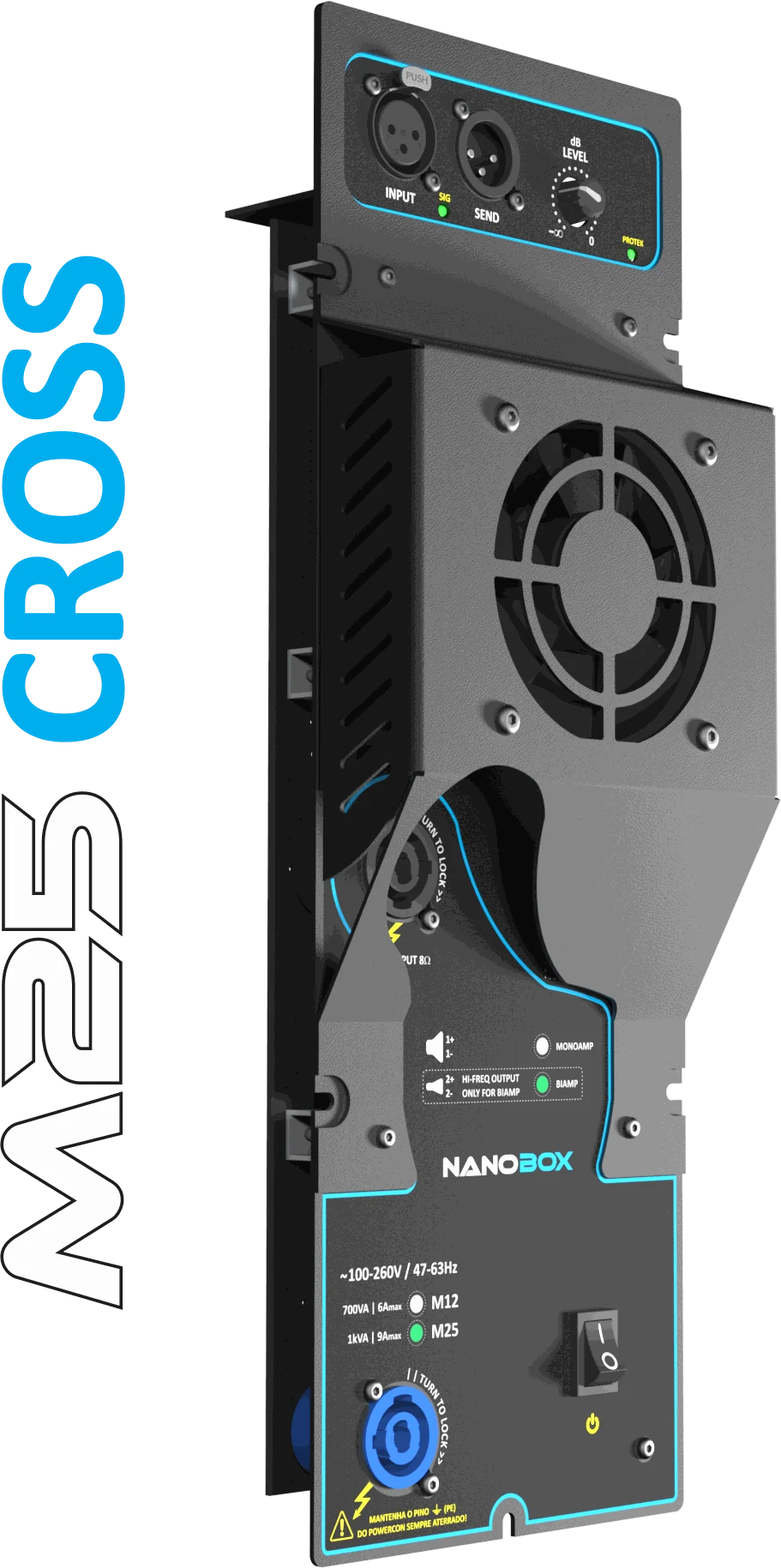

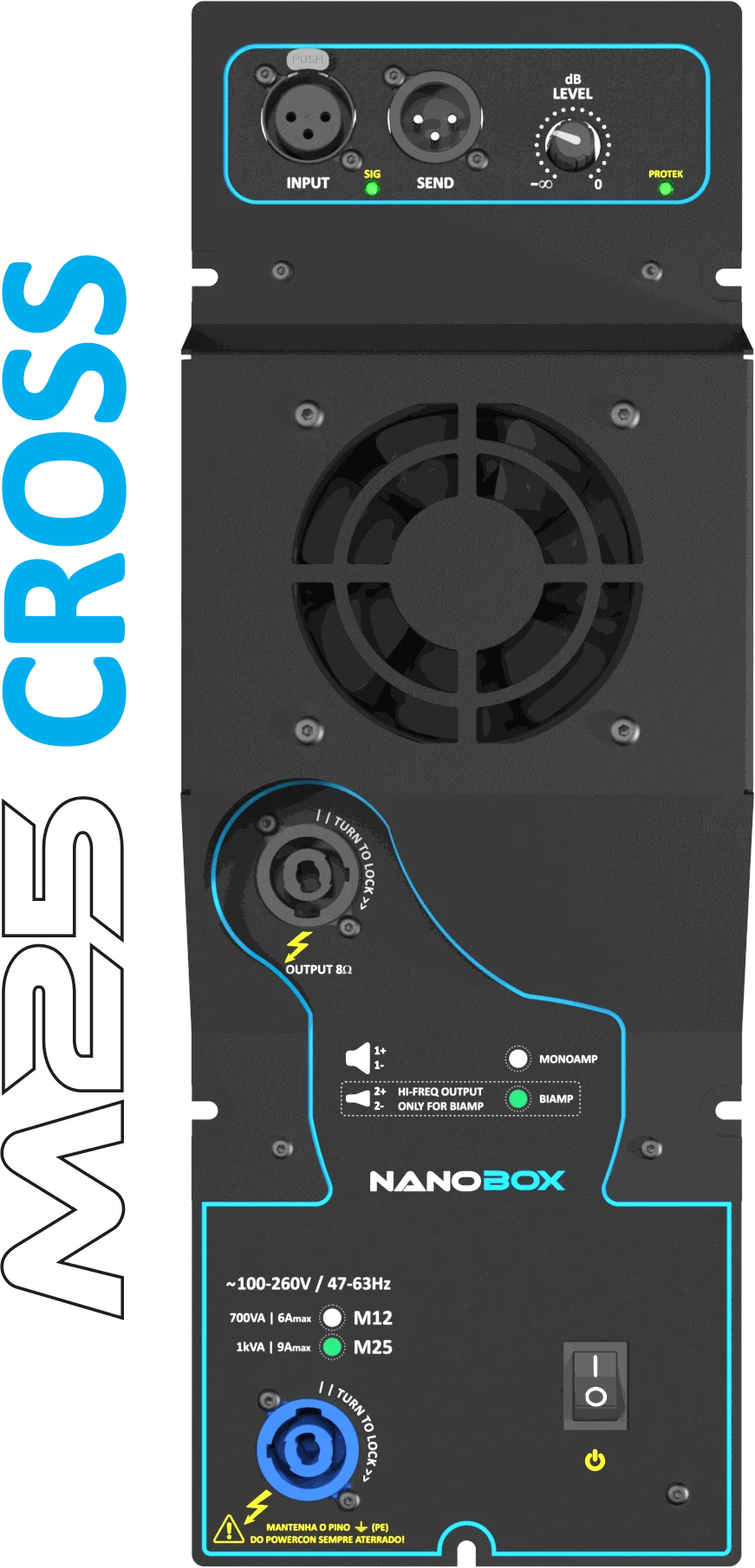

M25 CROSS
Especificações
Ficha Técnica do Produto
Alimentação, térmica, proteções e mecânica são iguais nas três versões do M25.
Áudio
| Característica | Especificação |
|---|---|
| Sensibilidade @ 4Ω | +4dBu = 1,2VRMS |
| Nível máximo de entrada | +22dBu = 9,8VRMS sem saturação |
| Tipo de limiter | True-RMS |
| Input CMRR (20Hz–1kHz) | 55dB mínimo, >75dB típico |
| Slew-Rate | 30V/µs @ 8Ω |
| Damping 20–100Hz | mínimo de 400 @ 8Ω, impedância de saída de 0,02Ω |
Tensão e corrente de saída
| Característica | Especificação |
|---|---|
| Voltagem máxima de saída | 170Vp |
| Corrente máxima de saída | 38,6Ap |
Alimentação e consumo
| Característica | Especificação |
|---|---|
| Tipo de fonte | Chaveada ressonante e universal, com PFC |
| Alimentação nominal | 100–260V / 47–63Hz |
| Voltagem mínima | 100Vac para iniciar e 90Vac após iniciado |
| Voltagem máxima sem dano | 270Vac |
| Consumo máximo | 1kVA |
| Corrente máxima @ 127V | 9A |
| Corrente máxima @ 220V | 5A |
| Conexão de AC | Powercon padrão 20A (o cabo AC com Powercon azul não acompanha o produto: deve ser providenciado pelo usuário, com cabo PP 3 × 1,5mm² ou superior) |
Térmica
| Característica | Especificação |
|---|---|
| Temperatura ambiente | -20 a +40ºC |
| Refrigeração | Forçada, continuamente auto-ajustada, fluxo máximo de 59CFM |
| Emissão térmica máxima | 740Btu/h |
Painel e controles
| Característica | Especificação |
|---|---|
| Indicadores | 1 led verde SIGNAL (-30dBu) e 1 led bicolor de status: verde = ok, vermelho = em espera |
| Conectores | 1 XLR fêmea, 1 XLR macho, 1 Speakon e 1 Powercon |
Mecânica
| Característica | Especificação |
|---|---|
| Largura | 130mm |
| Altura | 370mm |
| Profundidade | 105mm |
| Profundidade livre na caixa | 75mm, em compartimento interno isolado do alto-falante — obrigatório, sob pena de anular a garantia |
| Peso | 1,9kg |
Proteções e gerenciamento
| Recurso | O que faz |
|---|---|
| AC Soft Start | Limitador da corrente AC inicial de surto, ao ligar ou religar |
| APM | Reduz a potência máxima disponível em alimentação abaixo de 100Vac |
| ILM | Ajuste fino e automático do ganho, em função da impedância da carga |
| Fuse Saver | Limiter ativado por corrente, impede potências contínuas em nível excessivo |
| Temp Monitor | Gerenciamento térmico em 2 etapas: redução progressiva do ganho e, em seguida, desativação das saídas |
| SQF | Filtragem das componentes sub-sônicas, abaixo de 25Hz |
| VHF Limiter | Limiter acionado por excesso de componentes ultra-sônicas acima de 20kHz |
| VHF Protek | Desativa as saídas se o excesso de componentes ultra-sônicas acima de 20kHz alcançar um nível letal |
| Zero DC | DC zero nas saídas em qualquer situação, mesmo em caso de falha interna |
| AOCP | Contra curtos e sobrecargas repentinas nas saídas |
| Clean Turn-on/off | Eliminação dos pumps e clicks do áudio ao ligar, desligar ou reiniciar |
| Auto-Ramp | Início suave da reprodução ao ligar ou reiniciar o amplificador |
| Auto-OFF | Após 10 minutos sem sinal, coloca o módulo em espera, com consumo muito baixo de energia; o led PROTEK fica vermelho e volta ao verde assim que o sinal retorna |
Especificação completa, diagramas de ligação e instruções de instalação estão no manual oficial da Série NanoBox (PDF).
