Série NanoBox
M1000 e M2000
Módulos de 2 vias com crossover em 190Hz:
M1000 com 900W + 700W em 4Ω.
M2000 com 1300W + 1200W em 4Ω.
Para que serve
M1000 e M2000: potência e versatilidade
Diferente dos demais da família, o corte em 190Hz não separa grave de agudo dentro da mesma caixa — separa o subwoofer do satélite. Um único módulo, dois sistemas e com a opção de acrescentar caixas escravas.
- Sistemas sub + satélite
- Conjuntos compactos de duas caixas
- Sonorização com caixas escravas
Versão
M1000 CROSS
900W na via LOW (sub) e 700W na via HIGH (coluna) em 4Ω, com corte em 190Hz.
LOW @ 12dB Crest Factor · corte 190Hz
| Impedância | Potência RMS |
|---|---|
| 4Ω | 900W |
| 8Ω | 600W |
HIGH @ 12dB Crest Factor · corte 190Hz
| Impedância | Potência RMS |
|---|---|
| 4Ω | 700W |
| 8Ω | 450W |
HIGH @ 15dB Crest Factor · corte 190Hz
| Impedância | Potência RMS |
|---|---|
| 4Ω | 900W |
| 8Ω | 500W |
Detalhes da versão
| Característica | Especificação |
|---|---|
| Resposta e crossover | 2 vias com crossover interno de corte fixo. LOW: 25Hz (HPF 12dB/8ª) a 190Hz (LPF Linkwitz-Riley 24dB/8ª), nível fixo em 0dB. HIGH: 190Hz (HPF Linkwitz-Riley 24dB/8ª) a 28kHz (LPF 12dB/8ª), nível ajustável internamente de +3dB a -12dB (padrão de fábrica 0dB) |
| Conexões de saída | 4x condutores 1,5mm² polarizados, 1x Speakon padrão para caixa escrava |
| Conectores de entrada | XLR, pinagem 1-ground, 2+, 3-; 2x fêmeas |
Exemplos de uso
Exemplos de uso do M1000 CROSS

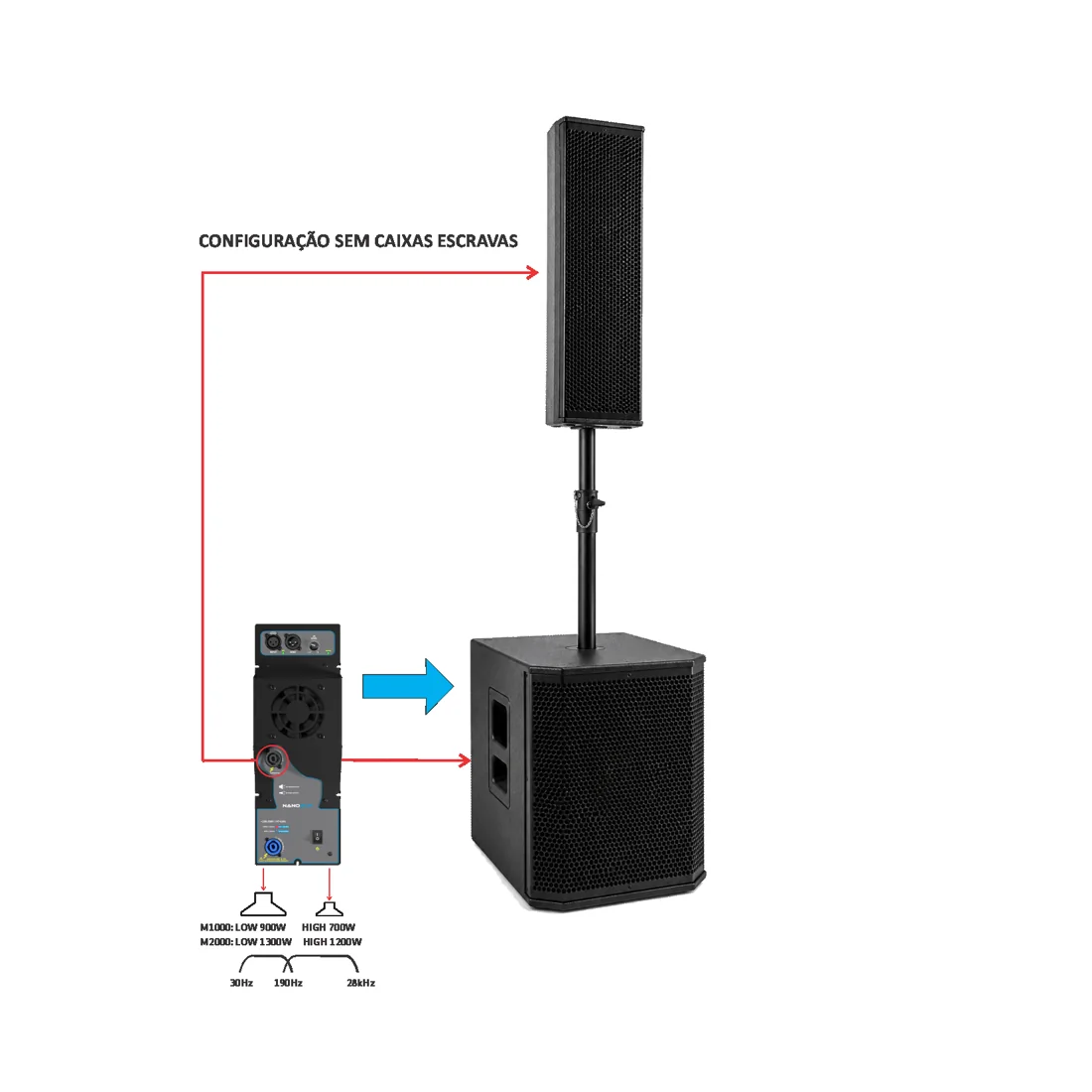

Configuração sem caixas escravas
Um módulo alimentando o subwoofer e o satélite do mesmo conjunto.

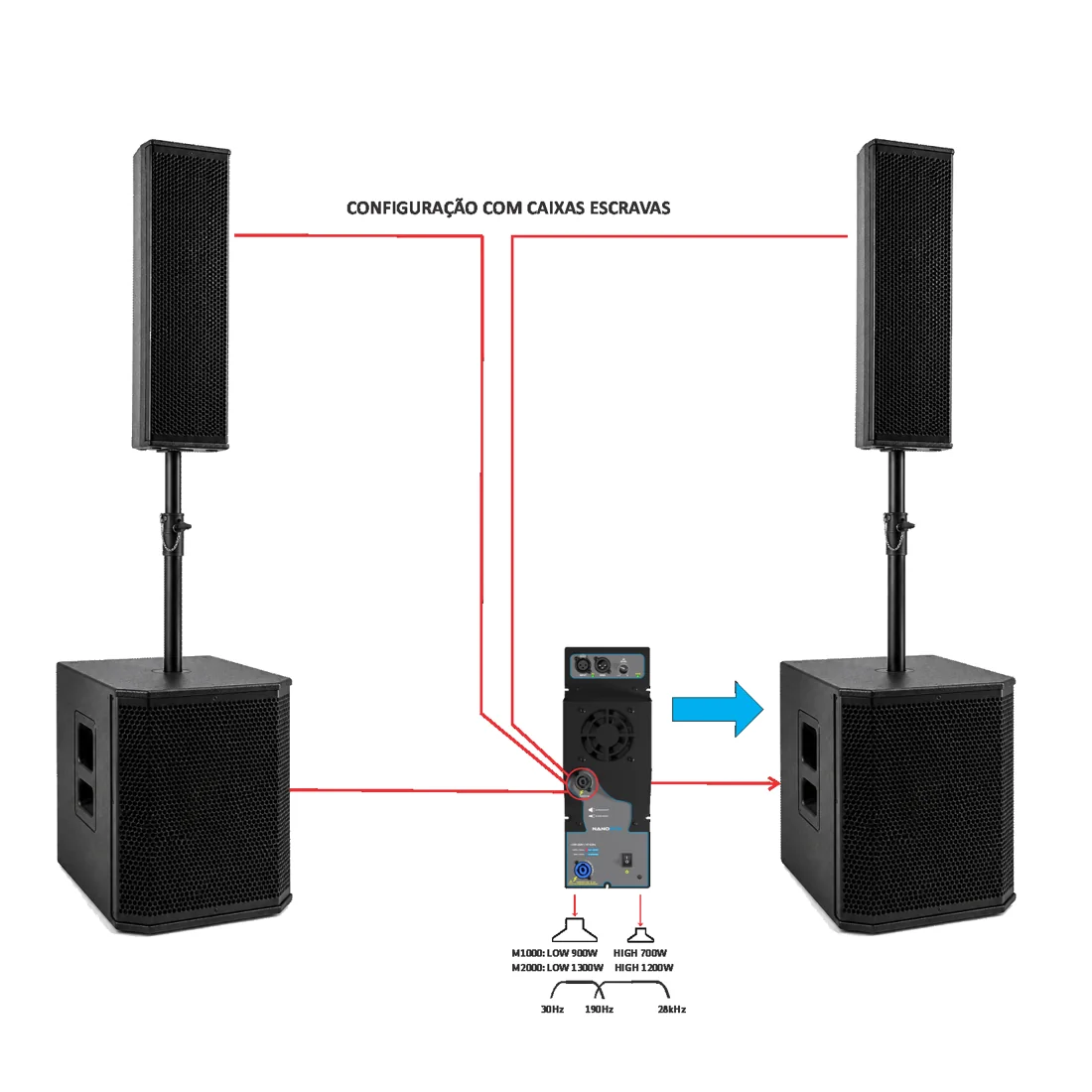

Configuração com caixas escravas
O mesmo módulo alimentando também caixas passivas adicionais.
Galeria

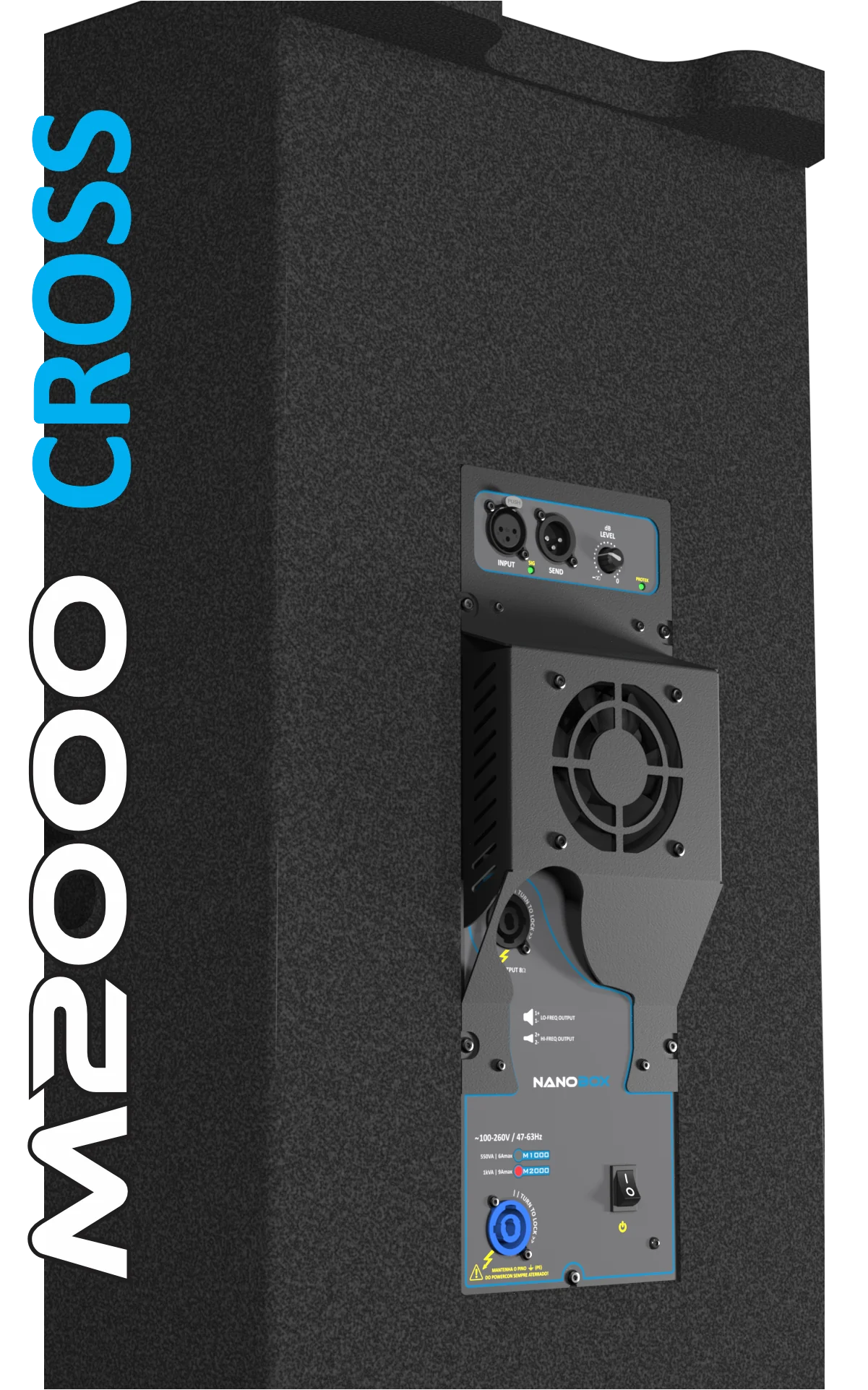

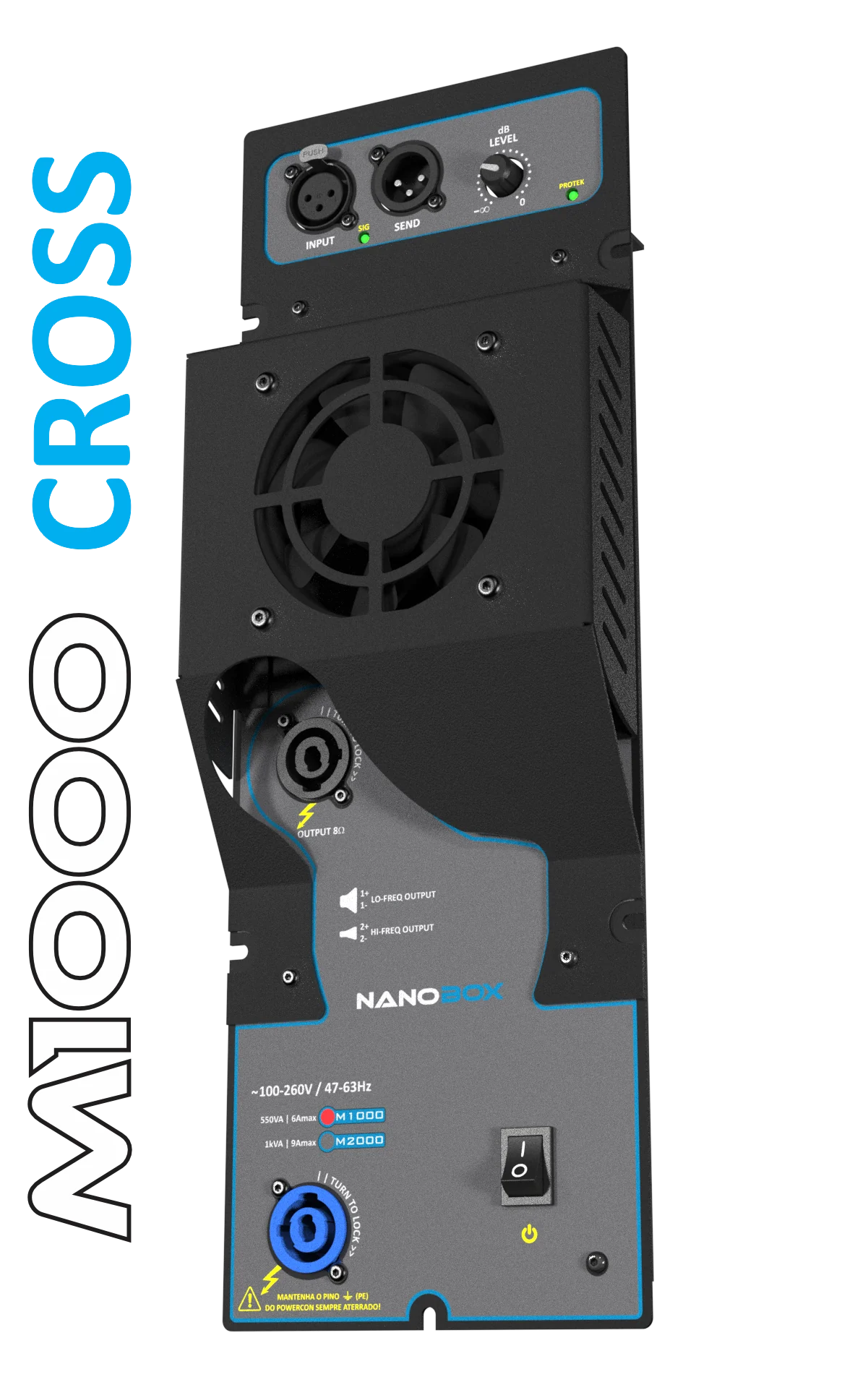

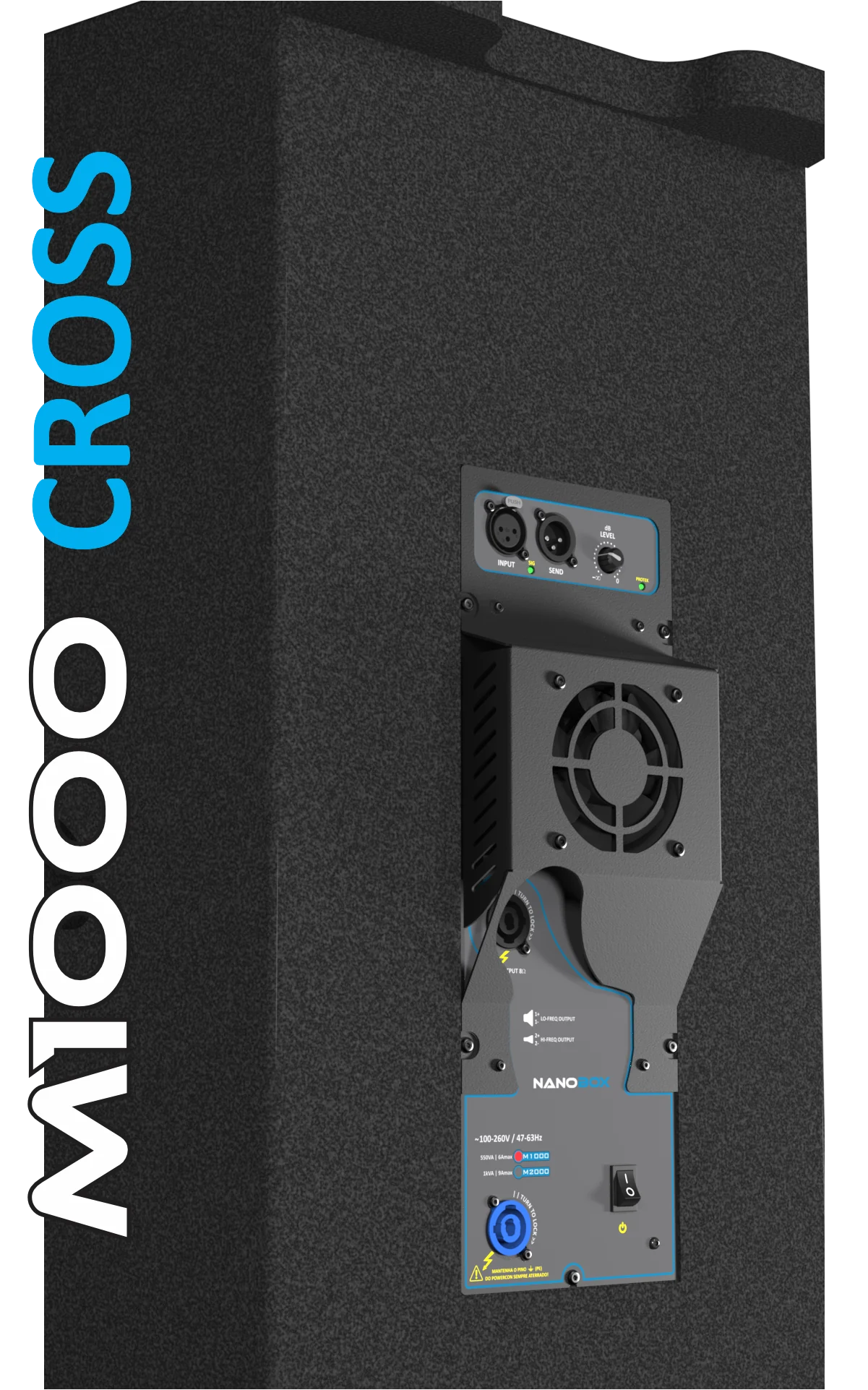

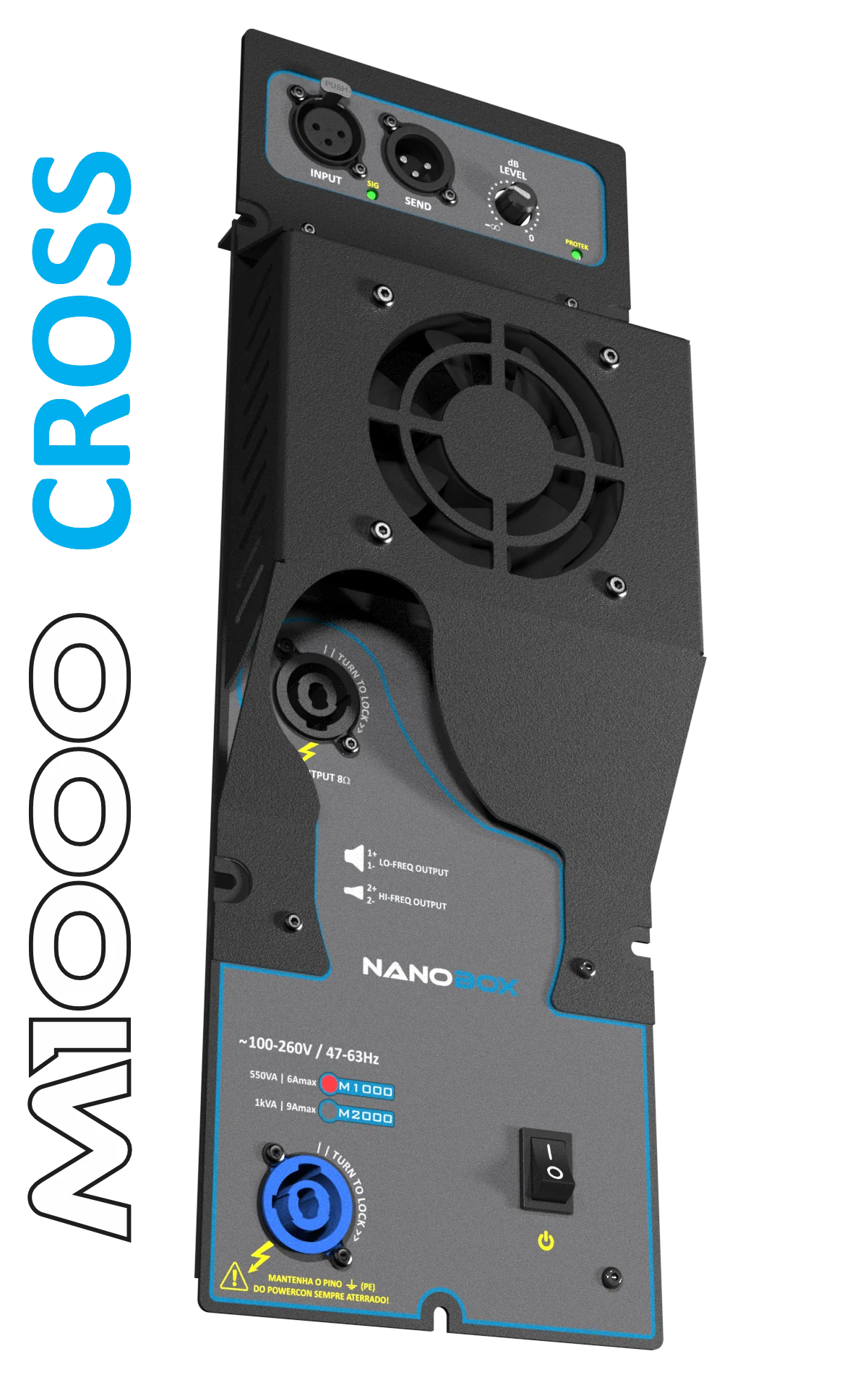

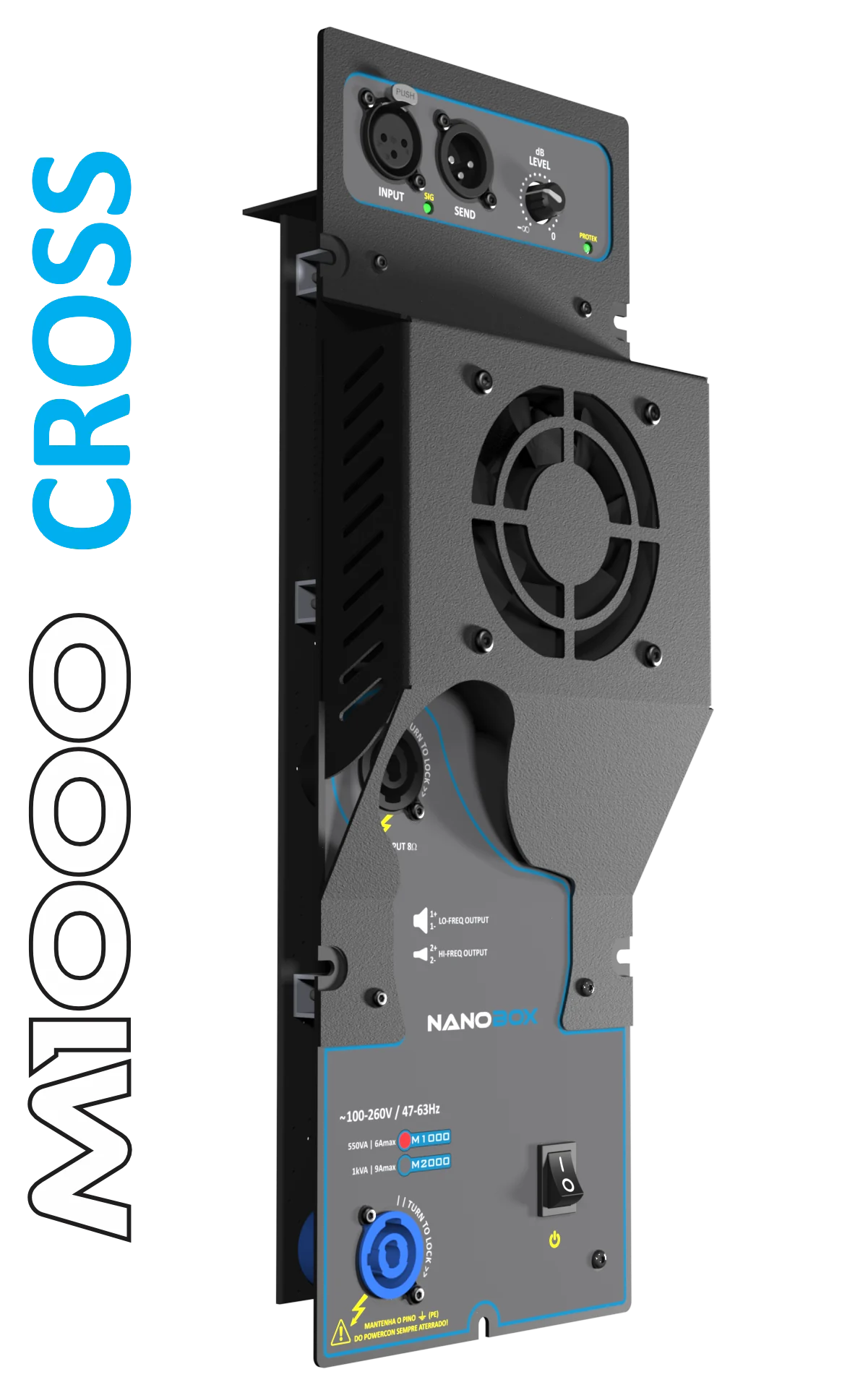

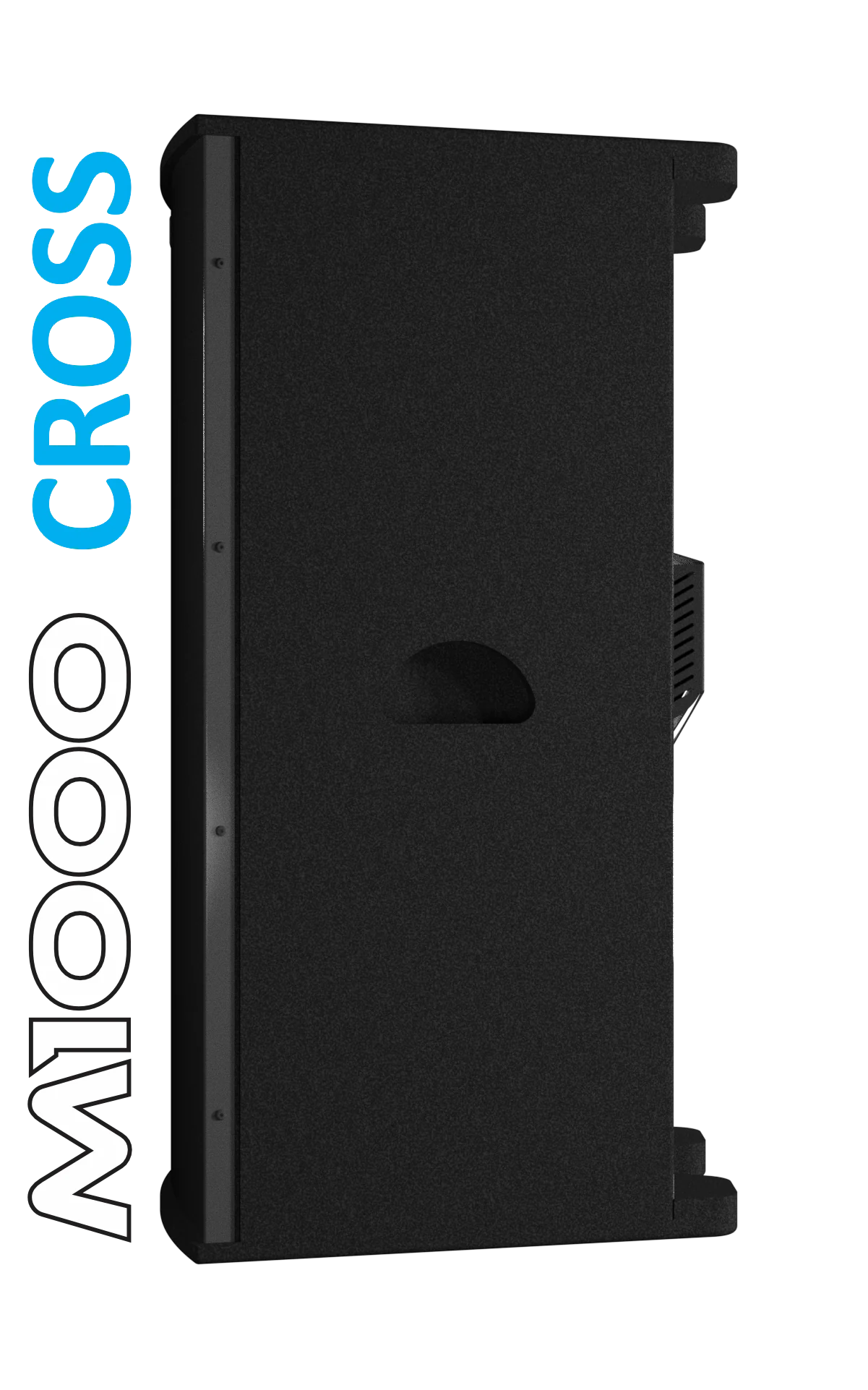

M1000 CROSS — 6 fotos
Versão
M2000 CROSS
1300W na via LOW (sub) e 1200W na via HIGH (coluna) em 4Ω, com corte em 190Hz.
LOW @ 12dB Crest Factor · corte 190Hz
| Impedância | Potência RMS |
|---|---|
| 4Ω | 1300W |
| 8Ω | 870W |
HIGH @ 12dB Crest Factor · corte 190Hz
| Impedância | Potência RMS |
|---|---|
| 4Ω | 1200W |
| 8Ω | 730W |
HIGH @ 15dB Crest Factor · corte 190Hz
| Impedância | Potência RMS |
|---|---|
| 4Ω | 1300W |
| 8Ω | 850W |
Detalhes da versão
| Característica | Especificação |
|---|---|
| Resposta e crossover | 2 vias com crossover interno de corte fixo em 190Hz, filtros Linkwitz-Riley de 24dB/8ª |
| Conexões de saída | 4x condutores 1,5mm² polarizados, 1x Speakon padrão para caixa escrava |
| Conectores de entrada | XLR, pinagem 1-ground, 2+, 3-; 2x fêmeas |
Exemplos de uso
Exemplos de uso do M2000 CROSS
Configuração sem caixas escravas
Um módulo alimentando o subwoofer e o satélite do mesmo conjunto.
Configuração com caixas escravas
O mesmo módulo alimentando também caixas passivas adicionais.
Galeria

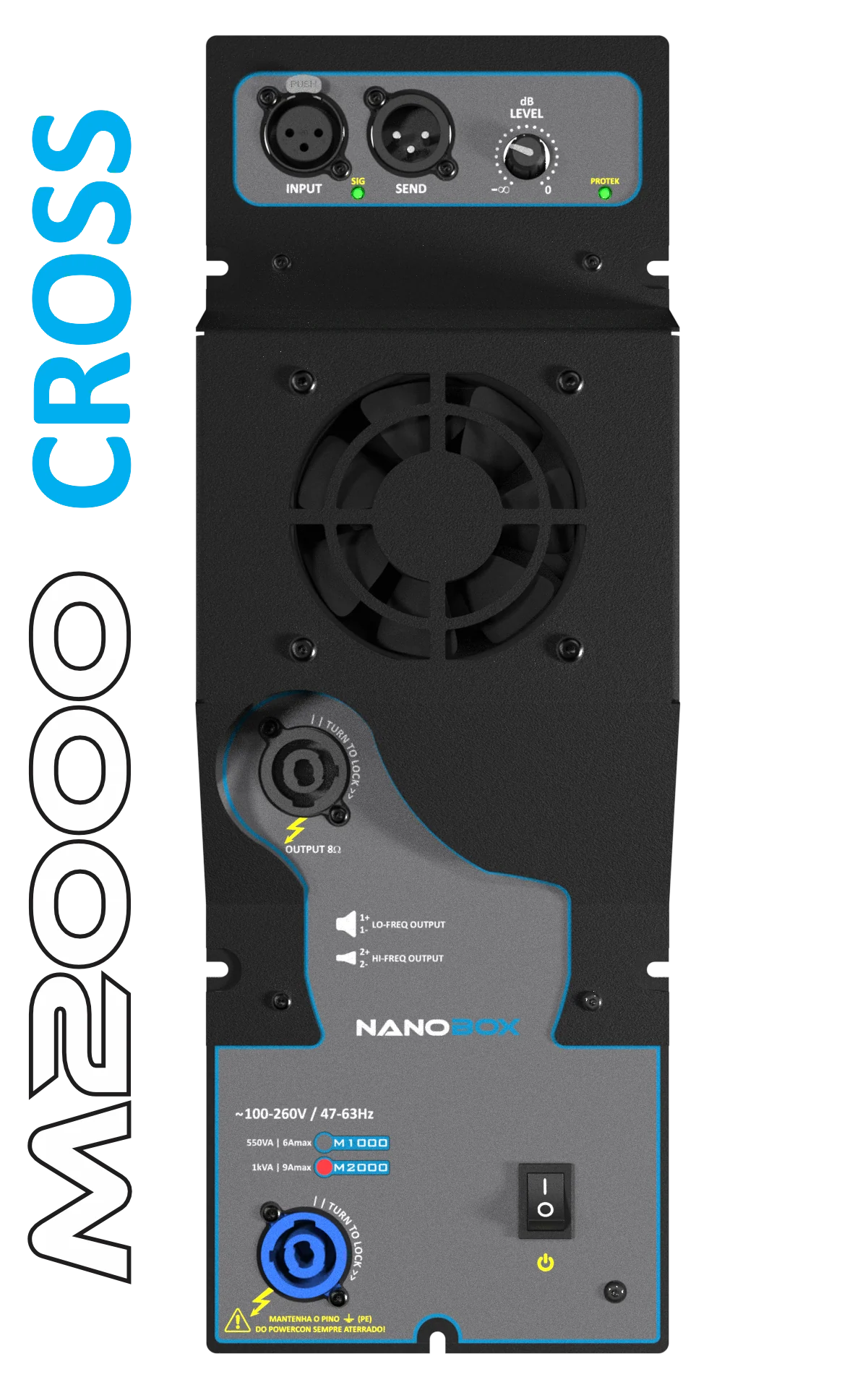

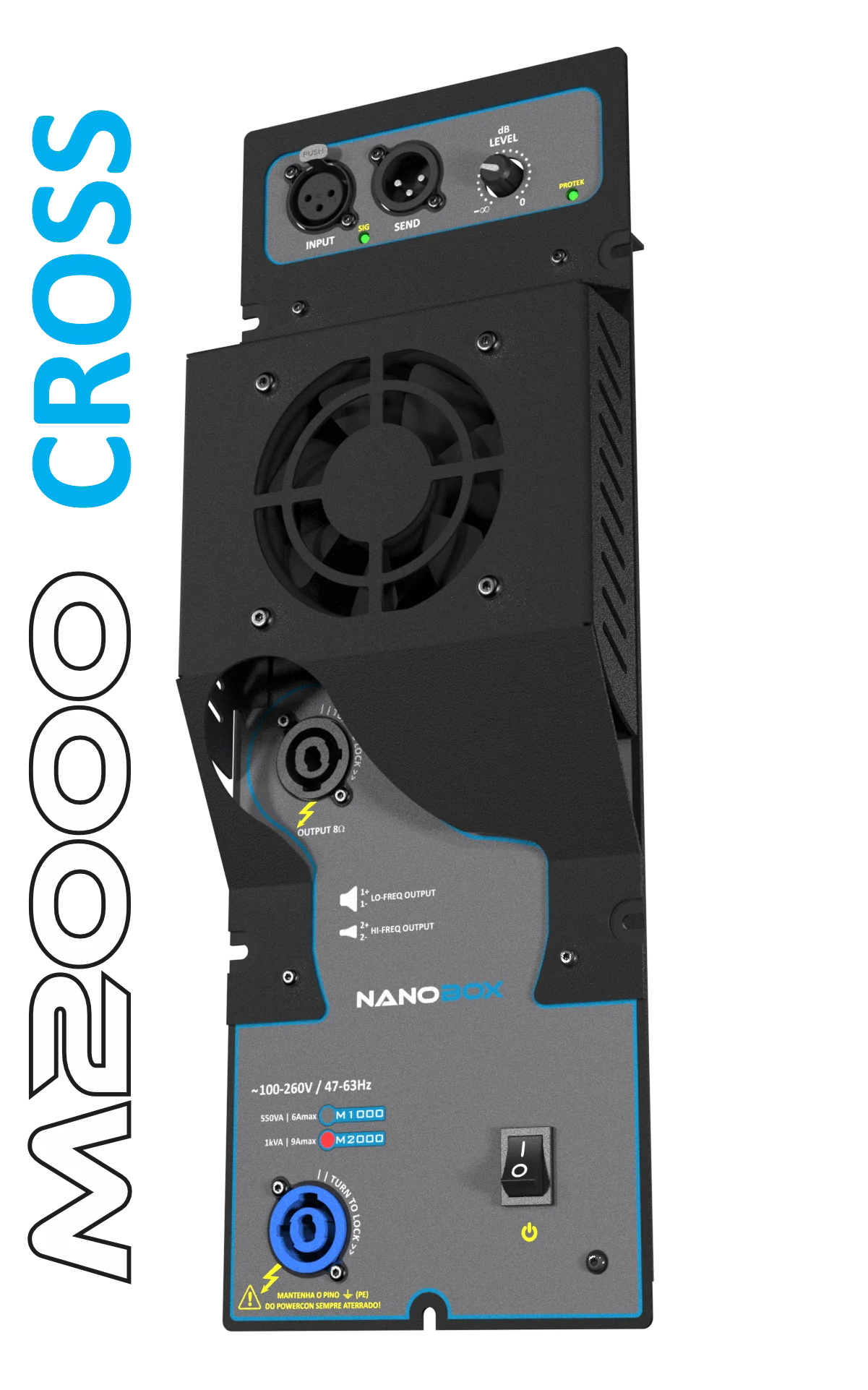

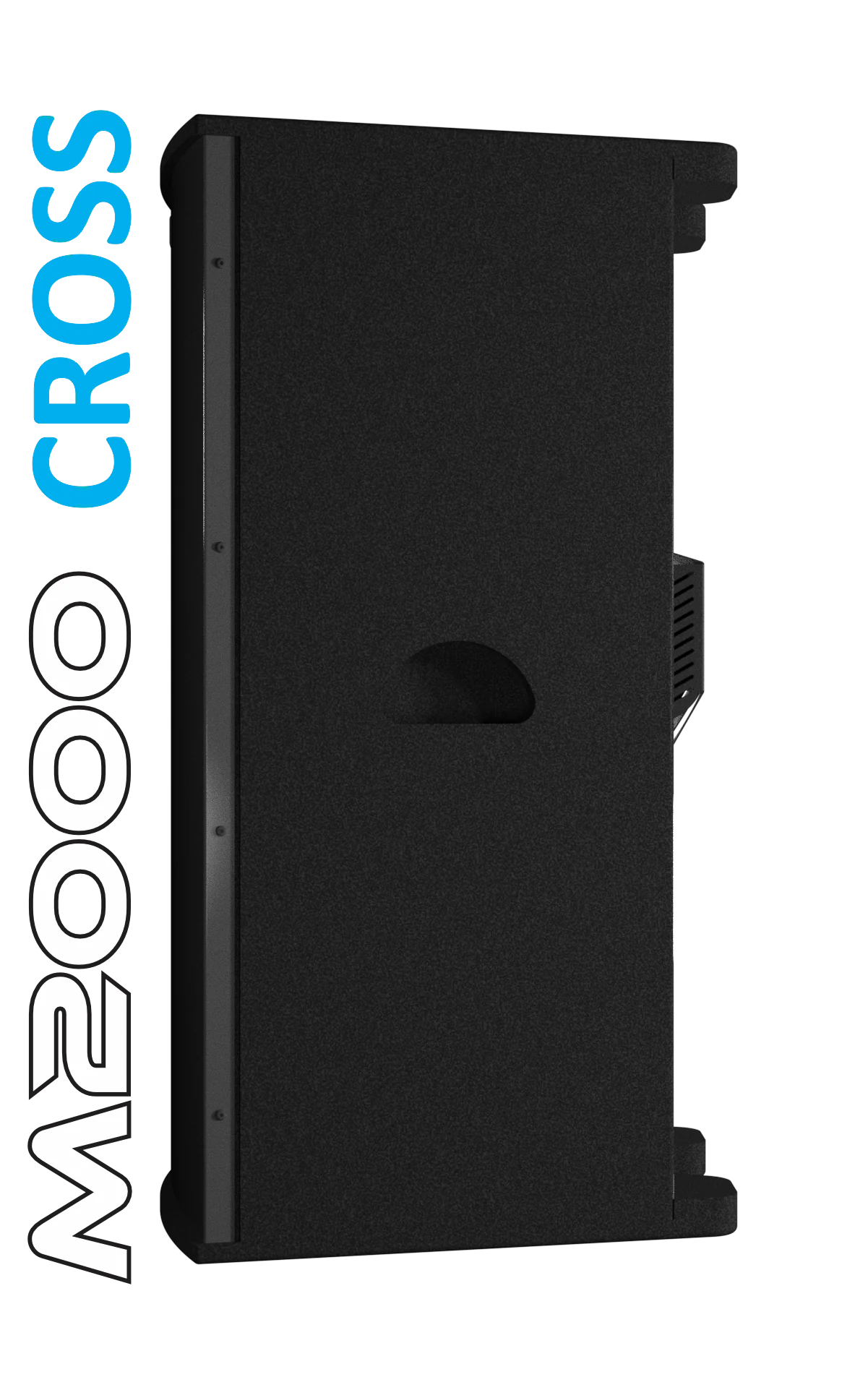

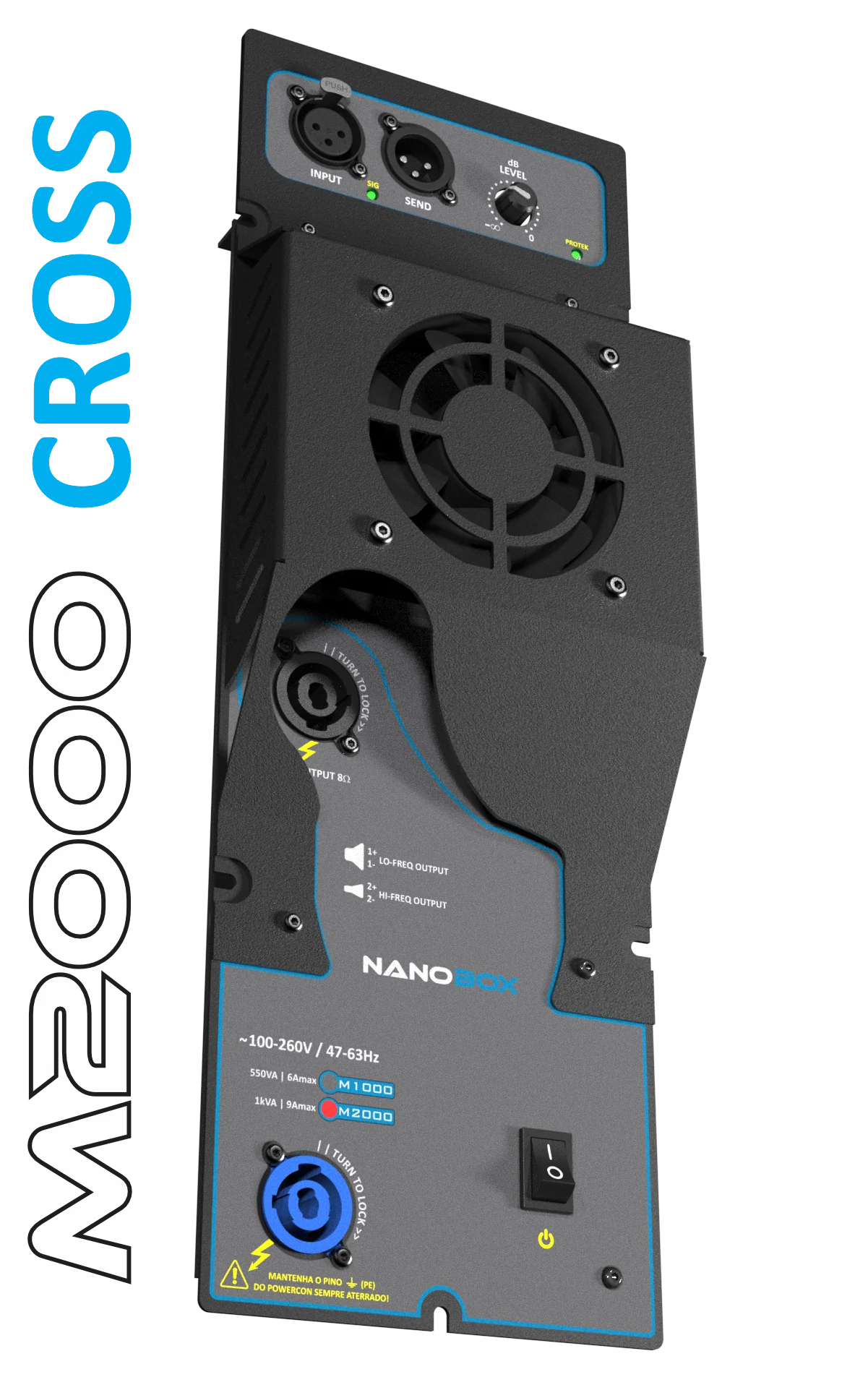

M2000 CROSS — 6 fotos
Especificações
Ficha técnica
M1000 CROSS
Áudio
| Característica | Especificação |
|---|---|
| Sensibilidade @ 4Ω | +4dBu = 1,2Vrms |
| Nível máximo de entrada | +22dBu = 9,8Vrms sem saturação |
| Tipo de limiter | True-RMS |
| Input CMRR (20Hz–1kHz) | 55dB mínimo, >75dB típico |
| Relação sinal/ruído (LOW/HIGH) | 111dB / 104dB, ponderação A |
| THD+N 100Hz e 1kHz | 0,15% @ 4Ω / -10dB |
| SMPTE IMD (sem crossover) | 0,22% @ 4Ω / -10dB |
| Slew-Rate | 30V/µs @ 8Ω |
| Damping 20–100Hz | mínimo de 400 @ 8Ω, impedância de saída de 0,02Ω |
Tensão e corrente de saída
| Característica | Especificação |
|---|---|
| Voltagem máxima de saída | 77Vp |
| Corrente máxima de saída | 21Ap |
Alimentação e consumo
| Característica | Especificação |
|---|---|
| Tipo de fonte | Chaveada ressonante e universal |
| Alimentação nominal | 100–260V / 47–63Hz |
| Voltagem mínima | 100Vac para iniciar e 90Vac após iniciado |
| Voltagem máxima sem dano | 270Vac |
| Consumo máximo | 550VA |
| Corrente máxima @ 127V | 6A |
| Corrente máxima @ 220V | 3A |
| Conexão de AC | Powercon 20A (o cabo AC não acompanha o produto) |
Térmica
| Característica | Especificação |
|---|---|
| Temperatura ambiente | -20 a +40ºC |
| Refrigeração | Forçada, continuamente auto-ajustada, fluxo máximo de 59CFM |
| Emissão térmica máxima | 450Btu/h |
Mecânica
| Característica | Especificação |
|---|---|
| Largura | 130mm |
| Altura | 370mm |
| Profundidade | 105mm |
| Peso | 2kg |
M2000 CROSS
Áudio
| Característica | Especificação |
|---|---|
| Sensibilidade @ 4Ω | +4dBu = 1,2Vrms |
| Nível máximo de entrada | +22dBu = 9,8Vrms sem saturação |
| Tipo de limiter | True-RMS |
| Input CMRR (20Hz–1kHz) | 55dB mínimo, >75dB típico |
| Slew-Rate | 30V/µs @ 8Ω |
| Damping 20–100Hz | mínimo de 400 @ 8Ω, impedância de saída de 0,02Ω |
Tensão e corrente de saída
| Característica | Especificação |
|---|---|
| Voltagem máxima de saída | 95Vp |
| Corrente máxima de saída | 26Ap |
Alimentação e consumo
| Característica | Especificação |
|---|---|
| Tipo de fonte | Chaveada ressonante e universal |
| Alimentação nominal | 100–260V / 47–63Hz |
| Voltagem mínima | 100Vac para iniciar e 90Vac após iniciado |
| Voltagem máxima sem dano | 270Vac |
| Consumo máximo | 1kVA |
| Corrente máxima @ 127V | 9A |
| Corrente máxima @ 220V | 4,5A |
| Conexão de AC | Powercon 20A (o cabo AC não acompanha o produto) |
Térmica
| Característica | Especificação |
|---|---|
| Temperatura ambiente | -20 a +40ºC |
| Refrigeração | Forçada, continuamente auto-ajustada, fluxo máximo de 59CFM |
| Emissão térmica máxima | 750Btu/h |
Mecânica
| Característica | Especificação |
|---|---|
| Largura | 130mm |
| Altura | 370mm |
| Profundidade | 105mm |
| Peso | 1,9kg |
Proteções e gerenciamento
| Recurso | O que faz |
|---|---|
| AC Soft Start | Limitador da corrente AC inicial de surto, ao ligar ou religar |
| APM | Reduz a potência máxima disponível em alimentação abaixo de 100Vac |
| ILM | Ajuste fino e automático do ganho, em função da impedância da carga |
| Fuse Saver | Limiter ativado por corrente, impede potências contínuas em nível excessivo |
| Temp Monitor | Gerenciamento térmico em 2 etapas: redução progressiva do ganho e, em seguida, desativação das saídas |
| SQF | Filtragem das componentes sub-sônicas, abaixo de 25Hz |
| Zero DC | DC zero nas saídas em qualquer situação, mesmo em caso de falha interna |
| AOCP | Contra curtos e sobrecargas repentinas nas saídas |
| Clean Turn-on/off | Eliminação dos pumps e clicks do áudio ao ligar, desligar ou reiniciar |
| Auto-Ramp | Início suave da reprodução ao ligar ou reiniciar o amplificador |
| Auto-OFF | Após 10 minutos sem sinal, coloca o módulo em espera, com consumo muito baixo de energia; o led PROTEK fica vermelho e volta ao verde assim que o sinal retorna |
Especificação completa, diagramas de ligação e instruções de instalação estão no manual oficial da Série NanoBox (PDF).
