Digital Inbox OEM Amplifiers
Módulos amplificadores digitais para embutir, com versões FULL, SUB e CROSS, potência de 300W a 2500W e recursos integrados de proteção e filtragem conforme a configuração. Nas versões CROSS, o crossover Linkwitz-Riley já vem integrado, dispensando processador externo.
O que é a série NanoBox?
A 2ª geração da Série NanoBox reúne a tecnologia de amplificação da NEXT PRO em módulos desenvolvidos para integração direta em caixas acústicas, oferecendo aos fabricantes e integradores uma solução compacta, leve e de alto desempenho.
Construídos em painéis de pequenas dimensões, os módulos possuem eletrônica protegida e selada contra as condições externas.
A tecnologia MultiFlex permite entregar a potência nominal em uma ampla faixa de impedâncias e de tensão da rede elétrica, com operação entre 100 e 260 V AC.
A Série NanoBox está disponível em quatro potências-base — 300W, 700W, 1200W e 2500W — e em três configurações, de acordo com a aplicação:
-
FULL — monoamplificação para sistemas full-range;
-
SUB — monoamplificação dedicada a subwoofers;
-
CROSS — biamplificação para sistemas com vias separadas.
O que toda série NanoBox traz
Sealed Electronics
Depois de instalado, os circuitos ficam protegidos: a ventilação forçada não é soprada para dentro do equipamento.
Alimentação Universal
Opera de 100V a 260V sem qualquer diferença no desempenho. Precisa de 100V para iniciar e, depois de ligado, continua funcionando até o mínimo de 90V, com redução de potência para evitar excesso de corrente.
Limitadores True-RMS
Atuam sobre o valor eficaz real do sinal, protegendo o alto-falante sem estrangular a dinâmica.
Saída para caixa escrava
Todos, exceto o M300 SUB HOME, trazem um Speakon padrão que permite ligar uma caixa passiva adicional ao mesmo módulo.
OEM
Seu módulo pode sair personalizado daqui. Consulte o comercial!
As versões

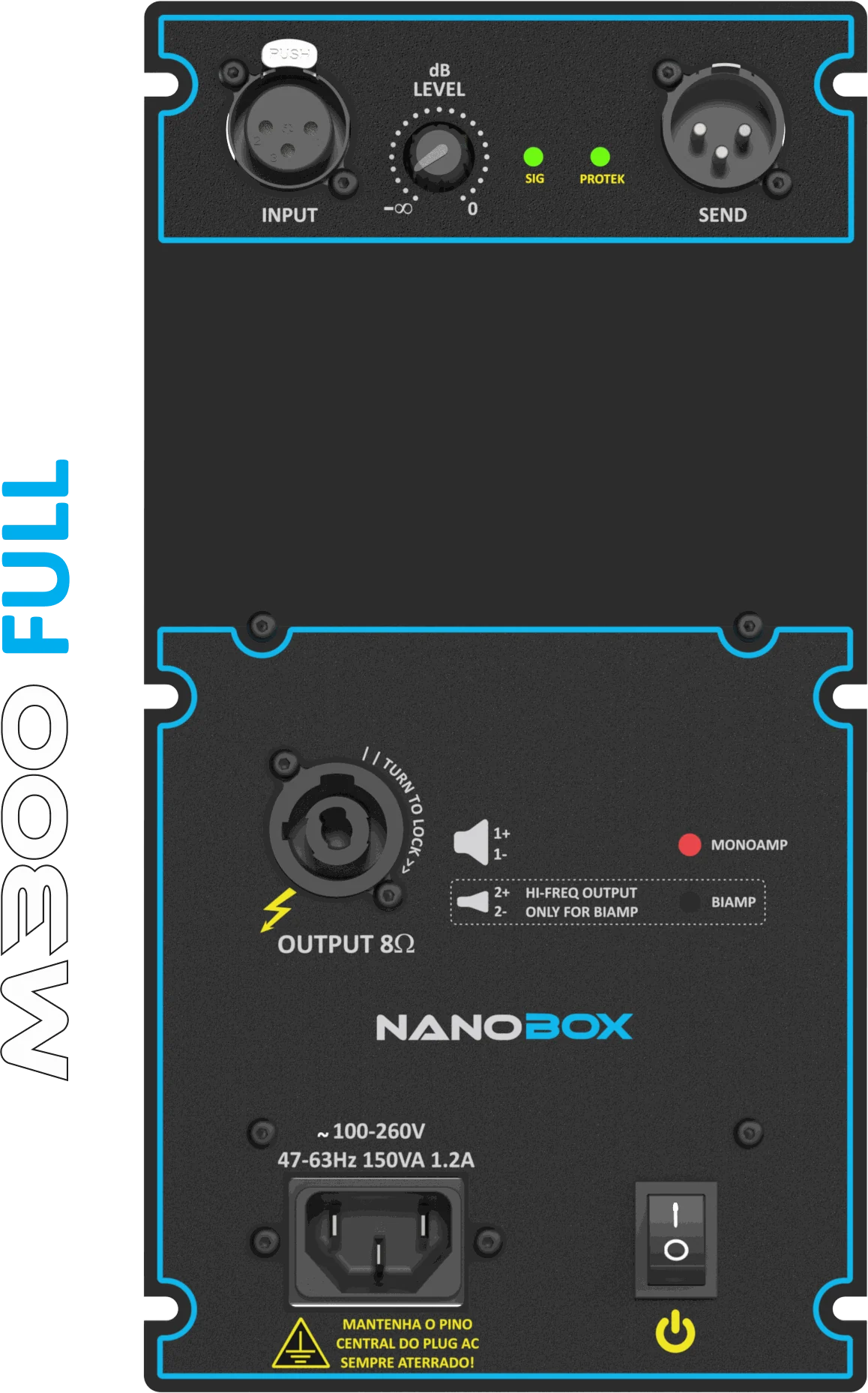

M300
Módulo de 300W @ 4 Ω, refrigeração convectiva e apenas 680g.
O menor da família NanoBox.
Versões: FULL · SUB · CROSS · SUB HOME

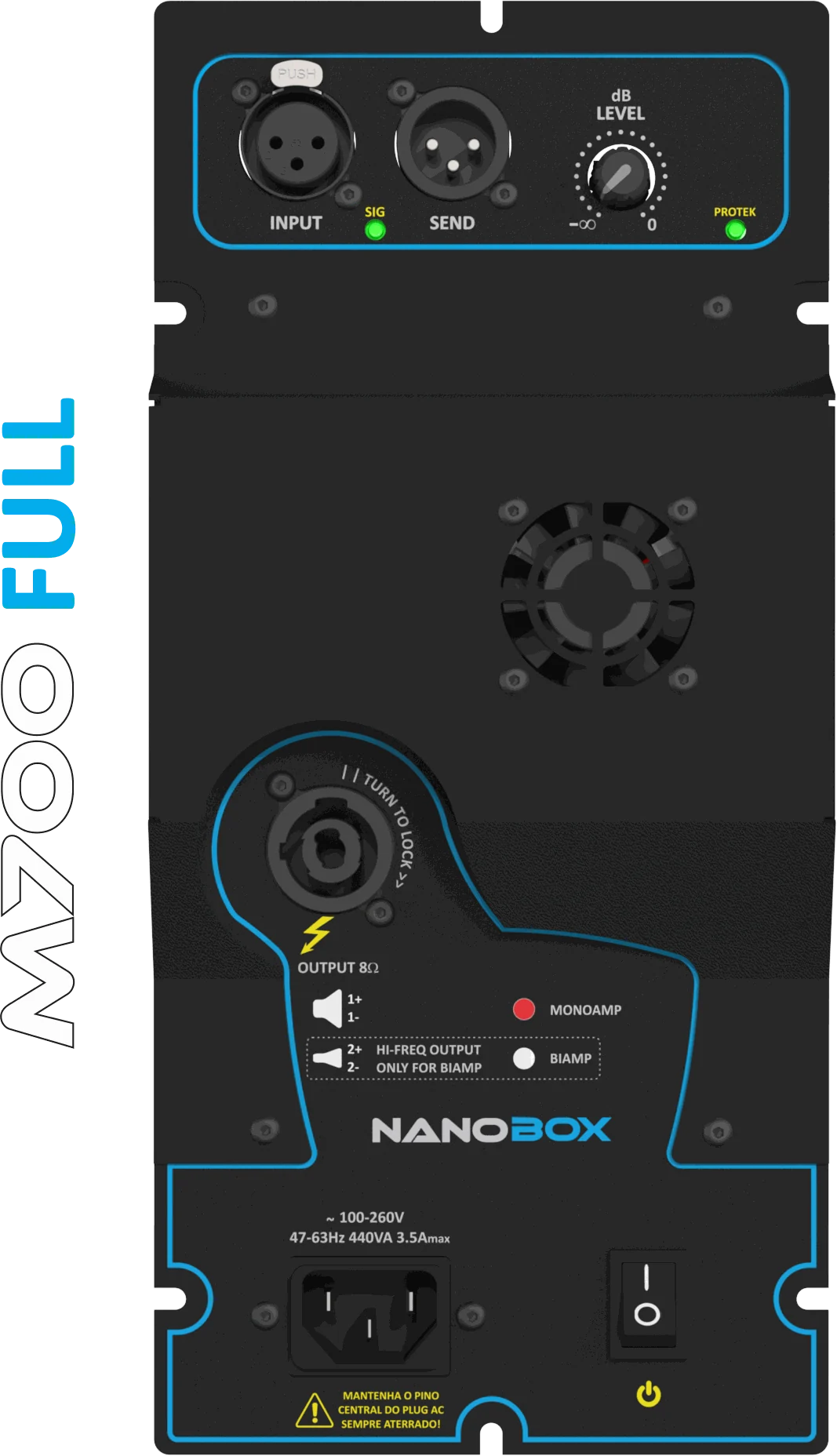

M700
Módulo de 700W @ 4 Ω, com 1kg e ventilação forçada de baixo fluxo.
Versões: FULL · SUB · CROSS

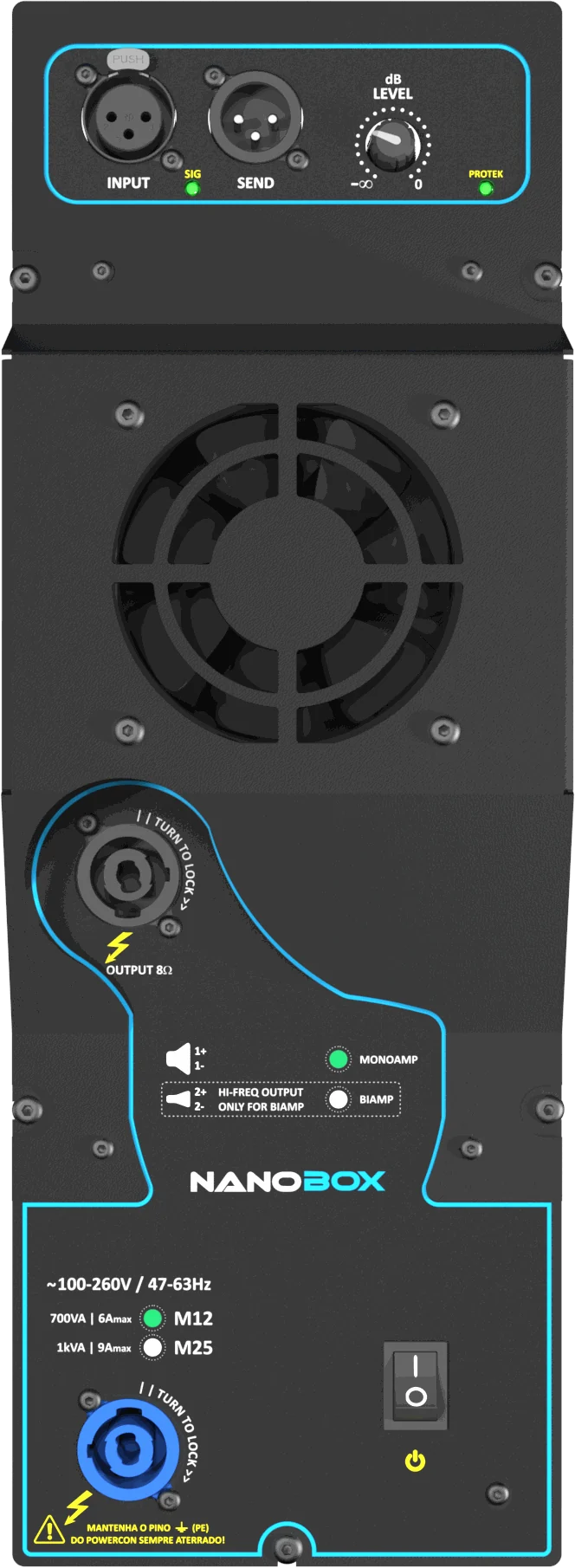

M12
Módulo de 1200W @ 4 Ω,, com ventilação forçada e apenas 2kg.
Versões: FULL · SUB · CROSS

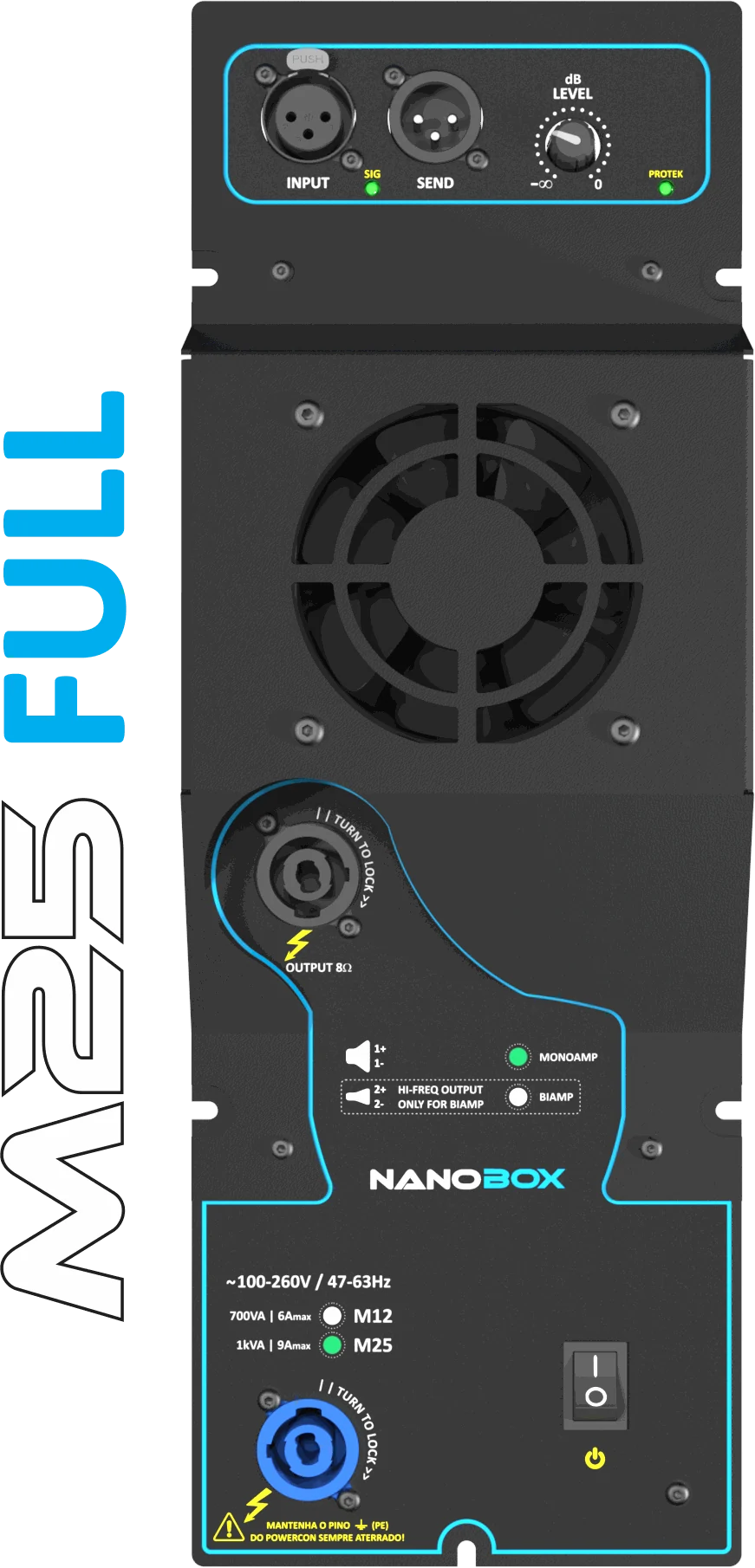

M25
Módulo de 2500W @ 4 Ω,, o mais potente da família NanoBox.
Versões: FULL · SUB · CROSS

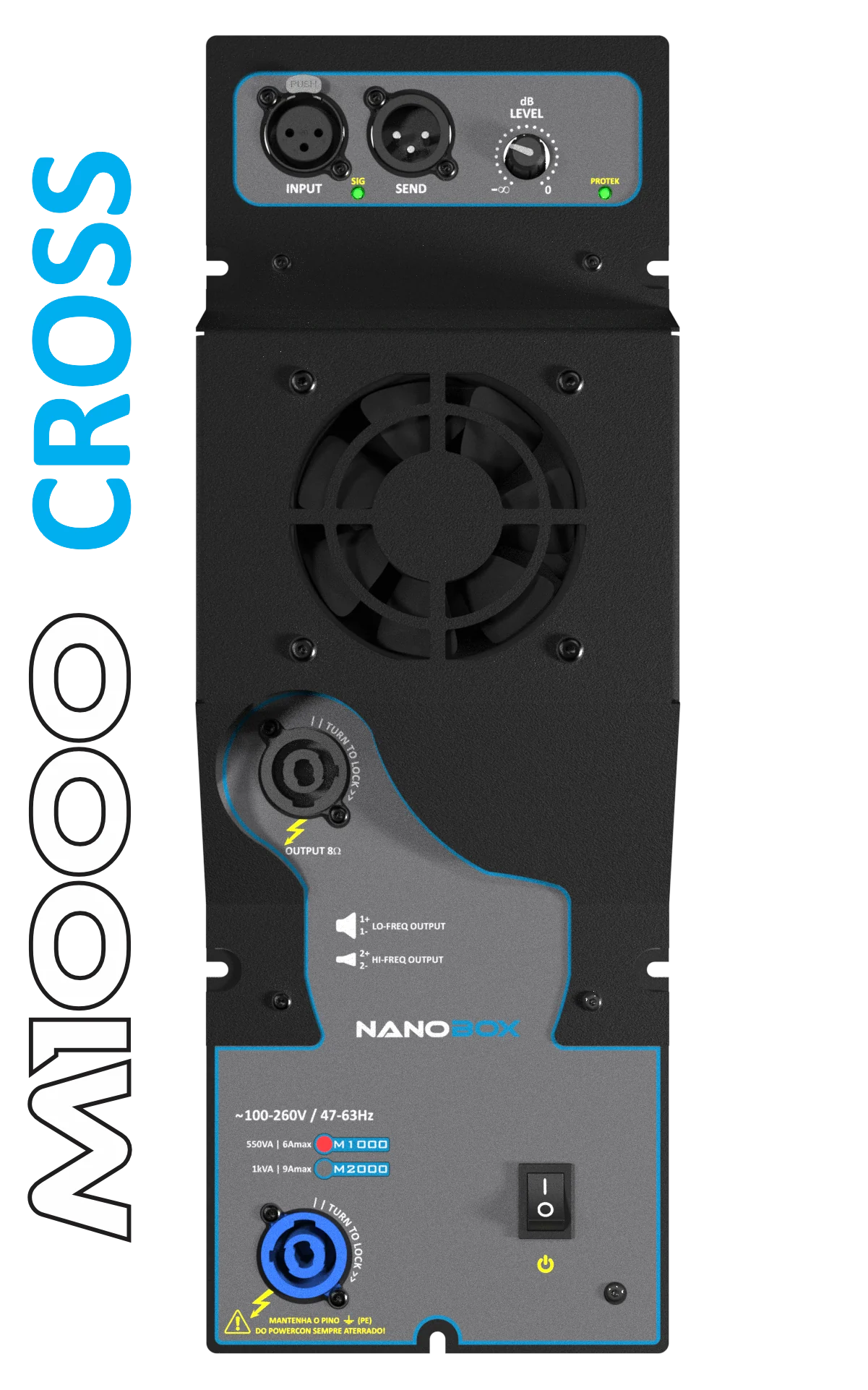

M1000 Cross e M2000 Cross
Módulos de duas vias com crossover em 190Hz: um só módulo alimenta o subwoofer e a "coluninha".
Versões lado a lado
| Módulo | Versões | Potência máxima | Impedâncias | Corte do crossover (versão CROSS) | Refrigeração | Peso |
|---|---|---|---|---|---|---|
| M300 | FULL · SUB · CROSS · SUB HOME | 300W @ 4Ω | 4Ω e 8Ω | 2,2 kHz | Convectiva | 680 g |
| M700 | FULL · SUB · CROSS | 700W @ 4Ω | 4Ω e 8Ω | 1,8 kHz | Forçada 7CFM | 1 kg |
| M12 | FULL · SUB · CROSS | 1200W @ 4Ω | 4Ω e 8Ω | 1,8 kHz | Forçada 59CFM | 2 kg |
| M25 | FULL · SUB · CROSS | 2500W @ 4Ω | 4Ω e 8Ω | 1,8 kHz | Forçada 59CFM | 2 kg |
| M1000 | CROSS (sub + satélite) | 900W LOW @ 4Ω | 4Ω e 8Ω | 190 Hz | Forçada 59CFM | 2 kg |
| M2000 | CROSS (sub + satélite) | 1300W LOW @ 4Ω | 4Ω e 8Ω | 190 Hz | Forçada 59CFM | 2 kg |
Os valores completos de cada versão estão na página de cada módulo.
FULL, SUB e CROSS
Três formas de usar o mesmo módulo. A escolha depende do que a caixa precisa fazer.
FULL
Um canal de faixa plena. Amplifica a caixa inteira, do grave ao agudo. É a escolha para uma caixa full-range de uma via.
SUB
Um canal dedicado ao grave, com o corte já definido. Transforma a caixa num subwoofer ativo; nos modelos M700, M12 e M25, a saída SATTELITE/SEND (XLR) envia ao satélite o sinal já filtrado.
CROSS
Duas vias amplificadas separadamente, com crossover interno. Grave e agudo saem em canais próprios — uma caixa de duas vias totalmente ativa.
Como escolher o seu módulo
Quero uma caixa ativa compacta e silenciosa
O M300 é o único da família com refrigeração convectiva — sem ventilador. Cabe onde o ruído do cooler seria um problema.
Preciso de um módulo para subwoofer
Todas as versões SUB servem. A escolha é por potência: 300W, 700W,1200W ou 2500W.
Preciso de uma caixa de duas vias
As versões CROSS já trazem o crossover interno. Repare no corte: 2,2 kHz no M300 e 1,8 kHz no M700, M12 e M25.
Quero alimentar subwoofer e caixa de cima com um só módulo
É exatamente o que o M1000 Cross e o M2000 Cross fazem: o corte em 190Hz separa o sub do satélite, com opção de caixas escravas.
