PreMixer Stereo

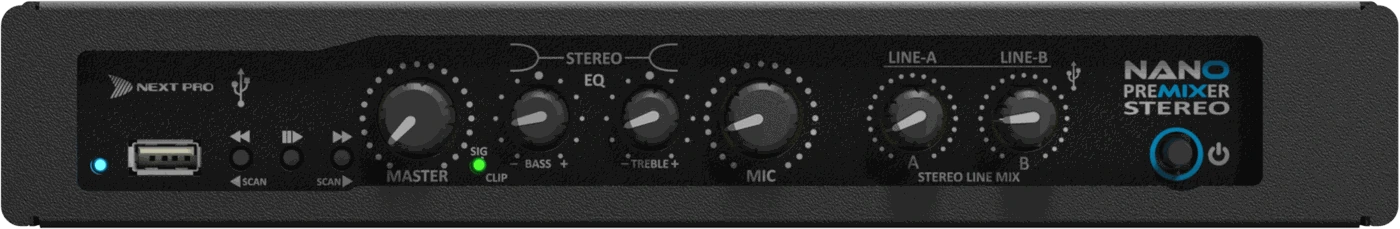

PreMixer Stereo — render oficial do produto

Série NanoMix

Pré-amplificador estéreo com 1 entrada de microfone, 2 entradas de linha e MP3 Player integrado.

Para quem é

O que muda no PreMixer Stereo

O PreMixer Stereo é o único modelo da linha que preserva os canais esquerdo e direito do início ao fim. As entradas de linha são estéreo, o MP3 Player reproduz em estéreo, o equalizador atua nos dois canais e a saída mantém o sinal em L/R balanceado.

É o modelo indicado para aplicações em que o som estéreo faz diferença, como palcos, púlpitos e salas com um par de caixas.

Na prática, ele funciona como uma mesa de som compacta, reunindo as principais funções de controle em apenas 1U de rack.

E, com o AutoMix, a música é reduzida automaticamente quando alguém fala ao microfone e retorna ao nível normal após a fala.

O que só o PreMixer Stereo tem

O PreMixer Stereo se diferencia dos modelos One Zone e Dual Zone principalmente por manter o sinal estéreo L/R em toda a cadeia de áudio.

Característica	Nesta versão
Tipo de saída	Estéreo, com par de saídas principais balanceadas L/R.
Zonas de sonorização	Não aplicável; o modelo mantém o sinal estéreo L/R.
Entradas LINE	2 entradas RCA estéreo, com os canais L/R preservados.
Saídas principais	2 saídas balanceadas L/R, em conector block destacável de 6 pinos.
Saídas auxiliares PREOUT	2 saídas PREOUT L/R com a mixagem das entradas LINE e do microfone.
MP3 Player	Reprodução estéreo por USB.
AutoMix/VoiceOver	1 sistema, atuando sobre a mixagem LINE estéreo L/R.
Equalizador	1 equalizador shelving de 2 bandas, atuando em estéreo.
HPF de 70 Hz	1 filtro que atua sobre os dois canais.

Os recursos presentes em toda a série — como AutoMix, Anti-pop, Phantom Power, MP3 Player, Equalizador, HPF e Alimentação Universal — estão explicados em detalhes na página da Série PreMixer.

Especificações

Ficha Técnica do Produto

Entradas

Característica	Especificação
Entrada MIC	1 entrada mono com conector XLR, balanceada eletronicamente.
Phantom Power	+15 V.
Entradas LINE	2 entradas com conectores RCA estéreo, não balanceadas; canais L/R preservados.
Sensibilidade LINE	600 mVrms por canal ou 1,2 Vrms com L/R somados (+4 dBu), conforme especificação fornecida; confirmar condição de medição.
Sinal máximo na entrada LINE	5 Vrms (+16 dBu), sem saturação.
Impedância da entrada MIC	2 kΩ, balanceada eletronicamente.
Conector e pinagem MIC	XLR; pino 1 = GND, pino 2 = +, pino 3 = −.
Sensibilidade MIC	6 mVrms (−42 dBu).
Sinal máximo na entrada MIC	100 mVrms (−18 dBu), sem saturação.
CMRR do MIC (20 Hz–1 kHz)	Mínimo de 55 dB; típico superior a 75 dB.
Impedância da entrada LINE	10 kΩ, não balanceada.
Conector e pinagem LINE	RCA; tip = +, sleeve = −.

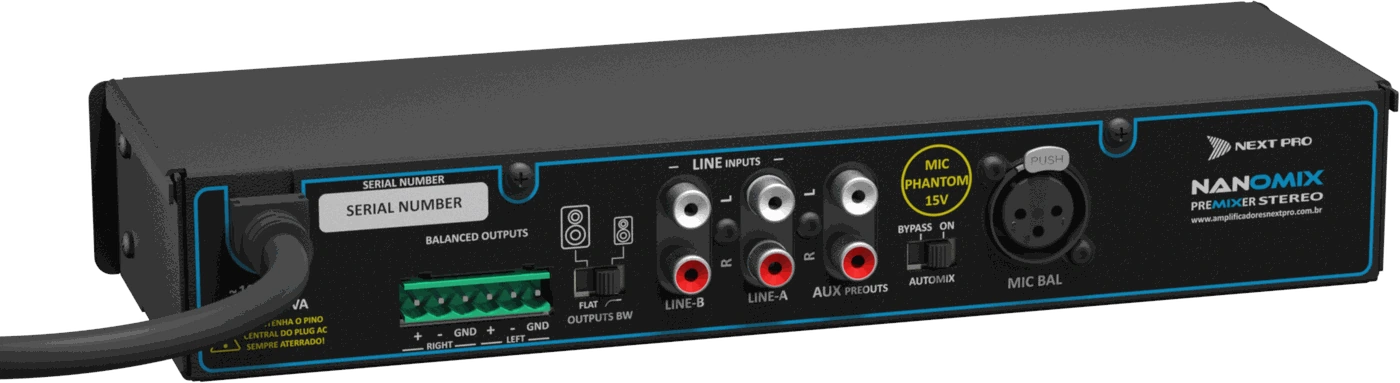

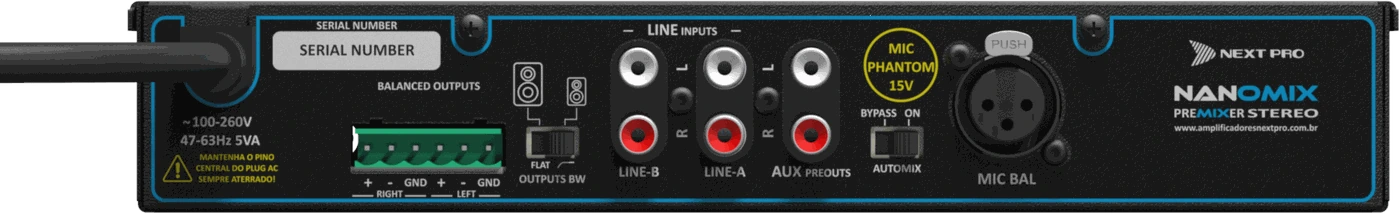

Saídas

Característica	Especificação
Saídas principais L/R	2 saídas balanceadas L/R, com conector block destacável de 6 pinos.
Saídas auxiliares PREOUT L/R	2 saídas RCA não balanceadas com a mixagem das entradas LINE e do microfone.
Nível máximo das saídas PREOUT	10 Vrms (+22 dBu), sem saturação.
Impedância das saídas PREOUT	250 Ω.
Conector e pinagem PREOUT	RCA; tip = +, sleeve = −.
Nível máximo em modo balanceado	10 Vrms (+22 dBu), com THD = 1%; impedância especificada de 150 Ω.
Nível máximo em modo não balanceado	5 Vrms (+16 dBu), com THD = 1%; impedância especificada de 75 Ω.
Conexão com os amplificadores de potência	Use sempre o modo balanceado e cabo blindado; conexões não balanceadas perdem sinal (atenuação de 6 dB). Podem ser conectados quantos amplificadores forem necessários (send/thru), pelo conector block destacável que acompanha o produto.

Resposta de frequência

Característica	Especificação
MIC para as saídas principais	70 Hz–70 kHz.
LINE para as saídas principais	10 Hz–70 kHz.
MIC para as saídas auxiliares	70 Hz–100 kHz.
LINE para as saídas auxiliares	10 Hz–150 kHz.

Desempenho de áudio

Característica	Especificação
THD+N do MIC a 1 kHz	0,008%.
Relação sinal/ruído do LINE	Mínimo de 116 dB, ponderação A.
THD+N do LINE a 1 kHz	0,007%.
Relação sinal/ruído do MIC	Mínimo de 100 dB, ponderação A.

Processamento

Característica	Especificação
AutoMix/VoiceOver	Atenuação máxima de −30 dB a 1 kHz, aplicada somente à mixagem LINE.
Equalizador	Shelving de 2 bandas, ±12 dB em 60 Hz e 14 kHz; atua nos dois canais.
HPF	3ª ordem a 70 Hz, tipo Chebyshev de 1 dB; atua nos dois canais.

Alimentação

Característica	Especificação
Tipo de fonte	Chaveada, ressonante e universal.
Tensão nominal	100–260 V AC.
Frequência da rede	47–63 Hz.
Tensão mínima para partida	100 V AC.
Tensão mínima após a partida	65 V AC.
Tensão máxima sem dano	270 V AC.
Consumo máximo	5 VA.

Dimensões e peso

Característica	Especificação
Altura	1U de rack.
Profundidade	82 mm.
Peso e largura, sem abas	940 g; largura de 273 mm.
Peso e largura, com abas	1,1 kg; largura de 19″.

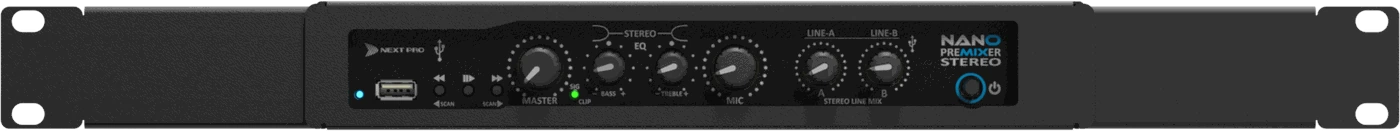

Abas de rack de 19″	Acompanham o produto; montagem opcional.

Recursos em Detalhes

Recurso	Como funciona
Mixagem estéreo L/R	Preserva os canais esquerdo (L) e direito (R) desde as entradas até as saídas, mantendo a imagem estéreo do áudio.
AutoMix/VoiceOver	Reduz automaticamente a mixagem LINE L/R quando o microfone é utilizado e restabelece o nível após a fala; atua somente sobre a mixagem LINE.
Saídas auxiliares PREOUT L/R	Disponibilizam a mixagem das entradas LINE e do microfone em estéreo por meio de duas saídas RCA.
Equalizador estéreo	Equalizador shelving de 2 bandas, com ajuste de ±12 dB em 60 Hz e 14 kHz, atuando nos dois canais.
HPF de 70 Hz	Atua nos dois canais, atenuando as frequências graves profundas e podendo ajudar a reduzir distorções em caixas de pequeno porte.
MP3 Player	Reproduz arquivos MP3 (MPEG-1/2 Audio Layer III) de um pen-drive conectado à porta USB, mantendo o sinal estéreo.
Gerador de gongo	Não possui gerador de gongo. Esse recurso está presente nos modelos PreMixer One Zone e PreMixer Dual Zone.
Phantom Power	Fornece +15 V para microfones compatíveis conectados à entrada MIC.
Circuito Anti-pop	Recurso destinado a reduzir estalos indesejados associados à operação do equipamento.
Alimentação universal	Fonte chaveada ressonante compatível com 100–260 V AC e 47–63 Hz.
LED de ligado / player	Aceso de forma contínua indica o equipamento ligado; piscando, indica o player em reprodução.
Entrada LINE-B e o MP3 Player	O sinal do MP3 Player interno já é mixado na entrada LINE-B, que continua podendo ser usada com outra fonte externa simultaneamente.
