PreMixer One Zone

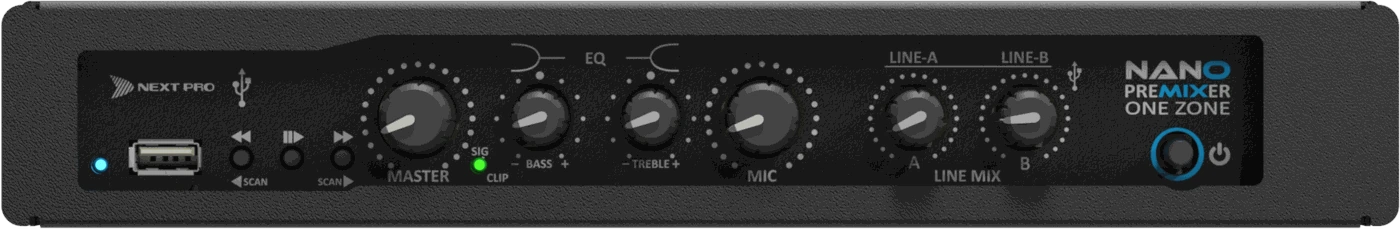

PreMixer One Zone — render oficial do produto

Série NanoMix

Mixagem mono completa, com AutoMix, MP3 integrado e controle de uma zona de áudio, em apenas 940 g e 1U de rack.

Para quem é

O que muda no PreMixer One Zone

O PreMixer One Zone é um mixer mono desenvolvido para instalações de sonorização de zona única, nas quais todos os ambientes recebem o mesmo programa de áudio. Reúne duas entradas de linha com o exclusivo AutoMix, uma entrada de microfone balanceada com Phantom Power, gerador interno de gongo (ding-dong) e MP3 Player integrado.

Uma solução compacta, versátil e completa para sistemas de sonorização que exigem praticidade, controle de áudio e avisos sonoros integrados.

O que só o PreMixer One Zone tem

O que diferencia ele do resto:

Característica	Nesta versão
Tipo de saída	Mono, com uma saída principal balanceada.
Zona de sonorização	1 zona; todos os ambientes ligados a essa zona recebem a mesma programação de áudio.
Entradas LINE	2 entradas LINE estéreo RCA, com os canais L e R somados em mono.
Saídas auxiliares separadas	1 saída MIC e 1 saída LINE MIX, permitindo disponibilizar o sinal do microfone e a mixagem LINE separadamente.
Gongo (Ding-Dong)	1 gerador de gongo com 3 opções de toque.
Equalizador e HPF	1 equalizador shelving de 2 bandas e 1 HPF de 70 Hz, com bypass pelo painel traseiro.

Os recursos presentes em toda a série — como AutoMix, Anti-pop, Phantom Power, MP3 Player, Equalizador, HPF e Alimentação universal — estão explicados em detalhes na página da Série PreMixer.

Especificações

Ficha Técnica do Produto

Entradas

Característica	Especificação
Entrada MIC	1 entrada com conector XLR, balanceada eletronicamente
Phantom Power	+15 V
Entradas LINE	2 entradas LINE com conectores RCA estéreo; os canais L e R são somados em mono; não balanceadas
Sensibilidade LINE	1,2 Vrms (+4 dBu)
Sinal máximo na entrada LINE	10 Vrms (+22 dBu), sem saturação
Impedância da entrada MIC	2 kΩ, balanceada eletronicamente
Conector e pinagem MIC	XLR; pino 1 = GND, pino 2 = +, pino 3 = −
Sensibilidade MIC	6 mVrms (−42 dBu)
Sinal máximo na entrada MIC	100 mVrms (−18 dBu), sem saturação
CMRR do MIC (20 Hz–1 kHz)	Mínimo de 55 dB; típico superior a 75 dB
Impedância da entrada LINE	10 kΩ, não balanceada
Conector e pinagem LINE	RCA; tip = +, sleeve = −

Saídas

Característica	Especificação
Saída principal	1 saída balanceada com conector block destacável
Saída auxiliar MIC	1 saída RCA não balanceada, com o sinal do microfone separado e pré-amplificado
Saída auxiliar LINE MIX	1 saída RCA não balanceada, com a mixagem dos sinais de linha
Nível máximo das saídas auxiliares MIC e LINE MIX	10 Vrms (+22 dBu), sem saturação
Impedância das saídas auxiliares	250 Ω
Conector e pinagem das saídas auxiliares	RCA; tip = +, sleeve = −
Nível máximo da saída principal em modo balanceado	10 Vrms (+22 dBu), com THD = 1%; impedância especificada de 150 Ω
Nível máximo da saída principal em modo não balanceado	5 Vrms (+16 dBu), com THD = 1%; impedância especificada de 75 Ω
Conexão com os amplificadores de potência	Use sempre o modo balanceado e cabo blindado; conexões não balanceadas perdem sinal (atenuação de 6 dB). Podem ser conectados quantos amplificadores forem necessários (send/thru), pelo conector block destacável que acompanha o produto.

Resposta de frequência

Característica	Especificação
MIC para a saída principal	70 Hz–70 kHz
LINE para a saída principal	10 Hz–70 kHz
MIC para a saída auxiliar	70 Hz–100 kHz
LINE para a saída auxiliar	10 Hz–150 kHz

Desempenho de áudio

Característica	Especificação
THD+N do MIC a 1 kHz	0,008%
Relação sinal/ruído do LINE	Mínimo de 116 dB, ponderação A
THD+N do LINE a 1 kHz	0,007%
Relação sinal/ruído do MIC	Mínimo de 100 dB, ponderação A

Processamento

Característica	Especificação
AutoMix/VoiceOver	Atenuação máxima de −30 dB a 1 kHz, aplicada somente à mixagem LINE
Equalizador	Shelving de 2 bandas, ±12 dB em 60 Hz e 14 kHz
HPF	3ª ordem a 70 Hz, tipo Chebyshev de 1 dB

Alimentação

Característica	Especificação
Tipo de fonte	Chaveada, ressonante e universal
Tensão nominal	100–260 V AC
Frequência da rede	47–63 Hz
Tensão mínima para partida	100 V AC
Tensão mínima após a partida	65 V AC
Tensão máxima sem dano	270 V AC
Consumo máximo	5 VA

Dimensões e peso

Característica	Especificação
Altura	1U de rack
Profundidade	82 mm
Peso e largura, sem abas	940 g; largura de 273 mm
Peso e largura, com abas	1,1 kg; largura de 19″

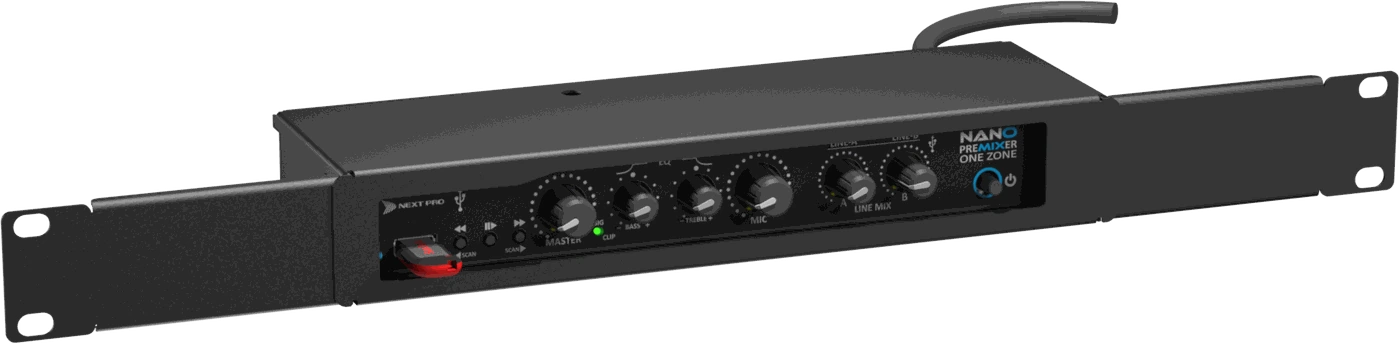

Abas de rack 19″	Acompanham o produto; montagem opcional

Recursos em Detalhes

Recurso	Como funciona
AutoMix/VoiceOver	Reduz automaticamente o nível da mixagem LINE quando o microfone é utilizado, mantendo a voz em destaque. Atenuação máxima especificada: −30 dB a 1 kHz; atua somente na mixagem LINE.
Gongo (Ding-Dong)	Oferece 3 opções de toque selecionáveis internamente. O disparo é feito por uma chave externa normalmente aberta (NA), conectada ao painel traseiro por um conector block destacável.
Ajuste do volume do gongo	O gongo é mixado no controle MIC LEVEL, acompanhando o nível da voz. O nível relativo do toque é ajustado durante a instalação com uma chave de fenda de 3 mm; sai de fábrica em nível médio.
Saídas auxiliares MIC e LINE MIX	O sinal do microfone e a mixagem LINE são disponibilizados em saídas RCA separadas, permitindo tratar ou distribuir voz e música de forma independente.
HPF para instalação em linha	O HPF de 70 Hz limita as frequências graves mais profundas e pode ajudar a reduzir a distorção em instalações com transformadores de linha e alto-falantes.
Equalizador shelving de 2 bandas	Permite ajustar a resposta tonal com ±12 dB em 60 Hz e 14 kHz.
MP3 Player	Reproduz arquivos MP3 (MPEG-1/2 Audio Layer III) a partir de um pen-drive conectado à porta USB, sem necessidade de reprodutor externo.
Phantom Power	Fornece +15 V para microfones compatíveis conectados à entrada MIC.
Circuito Anti-pop	Recurso da série destinado a reduzir estalos indesejados associados à operação do equipamento.
Alimentação universal	Fonte chaveada ressonante compatível com 100–260 V AC e 47–63 Hz.
Bypass do HPF	O filtro passa-altas de 70 Hz pode ser desativado pelo painel traseiro.
LED de ligado / player	Aceso de forma contínua indica o equipamento ligado; piscando, indica o player em reprodução.
Entrada LINE-B e o MP3 Player	O sinal do MP3 Player interno já é mixado na entrada LINE-B, que continua podendo ser usada com outra fonte externa simultaneamente.
