PreMixer Dual Zone

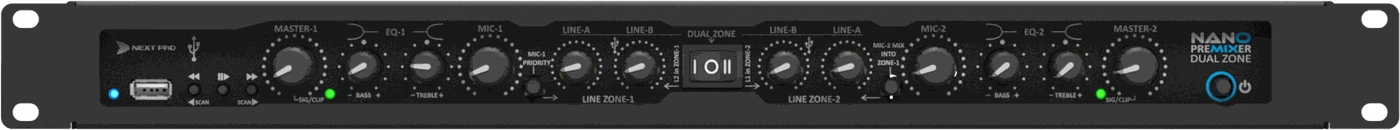

PreMixer Dual Zone — render oficial do produto

Série NanoMix

Sonorização de 2 zonas com controle independente, 2 entradas de microfone, 4 de linha e MP3 integrado, em apenas 2 kg e 1U de rack.

📘 Manual em PDF Ver Série PreMixer

Para quem é

O que muda no PreMixer Dual Zone

O PreMixer Dual Zone reúne dois pré-amplificadores mono independentes em apenas 1U de rack. Cada zona conta com seu próprio microfone, duas entradas de linha, gongo, equalizador, filtro HPF e saída balanceada, permitindo sonorizar dois ambientes com ajustes independentes.

E tem mais: os comandos de interligação permitem compartilhar sinais entre as zonas conforme a necessidade da instalação. Com o recurso MIC-1 PRIORITY, um aviso pelo microfone 1 assume as duas zonas ao mesmo tempo.

É a solução ideal para ambientes que precisam de sonorização independente, mas também de comunicação integrada.

O que só o PreMixer Dual Zone tem

Característica	Nesta versão
Tipo de saída	Mono, com 2 saídas principais balanceadas; uma por zona.
Zonas de sonorização	2 zonas independentes.
Entradas de microfone	2 entradas XLR balanceadas.
Entradas LINE	4 entradas RCA estéreo, com os canais L/R somados em mono.
Saídas auxiliares	2 saídas MIC e 2 saídas LINE MIX separadas, uma de cada tipo por zona.
MP3 Player	Reprodução de arquivos MP3 via USB, com sinal disponível nas duas zonas.
AutoMix/VoiceOver	2 sistemas independentes, um por zona.
Gongo (Ding-Dong)	2 geradores independentes, cada um com 3 opções de toque.
Equalizadores e HPF	2 equalizadores shelving de 2 bandas e 2 HPF de 70 Hz, com bypass independentes.
Funções específicas	DUAL ZONE, MIC-1 PRIORITY e MIX MIC-2 into ZONE-1.
Formato e peso	Rack de 19″, altura 1U, profundidade de 82 mm e peso de 2 kg.

Os recursos presentes em toda a série — como AutoMix, Anti-pop, Phantom Power, MP3 Player, Equalizador, HPF e Alimentação universal — estão explicados em detalhes na página da Série PreMixer.

Especificações

Ficha Técnica do Produto

Entradas

Característica	Especificação
Entradas MIC	2 entradas com conectores XLR, balanceadas eletronicamente
Phantom Power	+15 V
Entradas LINE	4 entradas de linha com conectores RCA estéreo; canais L e R somados em mono; não balanceadas
Sensibilidade LINE	1,2 Vrms (+4 dBu)
Sinal máximo na entrada LINE	5 Vrms (+16 dBu), sem saturação
Impedância da entrada MIC	2 kΩ, balanceada eletronicamente
Conector e pinagem MIC	XLR; pino 1 = GND, pino 2 = +, pino 3 = −
Sensibilidade MIC	6 mVrms (−42 dBu)
Sinal máximo na entrada MIC	100 mVrms (−18 dBu), sem saturação
CMRR do MIC (20 Hz–1 kHz)	Mínimo de 55 dB; típico superior a 75 dB
Impedância da entrada LINE	10 kΩ, não balanceada
Conector e pinagem LINE	RCA; tip = +, sleeve = −

Saídas

Característica	Especificação
Saídas principais	2 saídas balanceadas com conectores block destacáveis; uma por zona
Saídas auxiliares MIC	2 saídas RCA não balanceadas; sinais dos microfones separados e pré-amplificados; uma por zona
Saídas auxiliares LINE MIX	2 saídas RCA não balanceadas com a mixagem LINE de cada zona
Nível máximo das saídas auxiliares MIC	10 Vrms (+22 dBu), sem saturação
Nível máximo das saídas auxiliares LINE MIX	5 Vrms (+16 dBu), sem saturação
Impedância das saídas auxiliares	250 Ω
Conector e pinagem das saídas auxiliares	RCA; tip = +, sleeve = −
Nível máximo da saída principal em modo balanceado	10 Vrms (+22 dBu) @ THD = 1%; impedância especificada de 150 Ω
Nível máximo da saída principal em modo não balanceado	5 Vrms (+16 dBu) @ THD = 1%; impedância especificada de 75 Ω
Conexão com os amplificadores de potência	Use sempre o modo balanceado e cabo blindado; conexões não balanceadas perdem sinal (atenuação de 6 dB). Podem ser conectados quantos amplificadores forem necessários (send/thru), pelo conector block destacável que acompanha o produto.

Resposta de frequência

Característica	Especificação
MIC para a saída principal	70 Hz–70 kHz
LINE para a saída principal	10 Hz–70 kHz
MIC para a saída auxiliar	70 Hz–100 kHz
LINE para a saída auxiliar	10 Hz–150 kHz

Desempenho de áudio

Característica	Especificação
THD+N do MIC a 1 kHz	0,009%
THD+N do LINE a 1 kHz	0,007%
Relação sinal/ruído do MIC	Mínimo de 100 dB, ponderação A
Relação sinal/ruído do LINE	Mínimo de 109 dB, ponderação A

Processamento

Característica	Especificação
AutoMix/VoiceOver	Atenuação máxima de −30 dB a 1 kHz, aplicada somente à mixagem LINE
Equalizador	Shelving de 2 bandas, ±12 dB em 60 Hz e 14 kHz
HPF	3ª ordem a 70 Hz, tipo Chebyshev de 1 dB

Alimentação

Característica	Especificação
Tipo de fonte	Chaveada, ressonante e universal
Tensão nominal	100–260 V AC
Frequência da rede	47–63 Hz
Tensão mínima para partida	100 V AC
Tensão mínima após a partida	65 V AC
Tensão máxima sem dano	270 V AC
Consumo máximo	5 VA

Dimensões e peso

Característica	Especificação
Altura	1U de rack
Largura	19″
Profundidade	82 mm
Peso	2 kg

Recursos em Detalhes

Recurso	Como funciona
DUAL ZONE	Chave de três posições para direcionamento das entradas LINE entre as zonas. Na posição central, cada zona reproduz suas próprias entradas LINE. À direita, as entradas LINE da zona 1 são direcionadas à zona 2, enquanto as entradas LINE da zona 2 são suprimidas. À esquerda, ocorre o direcionamento inverso.
MIC-1 PRIORITY	Direciona o sinal do MIC-1 também para a zona 2, anulando o MIC-2 nessa zona. Permite fazer chamadas pelo MIC-1 simultaneamente nos dois ambientes.
MIX MIC-2 into ZONE-1	Envia o sinal do MIC-2 também para a zona 1, sem anular o MIC-1. Permite utilizar os dois microfones na zona 1.
AutoMix/VoiceOver independente por zona	Cada zona possui um ducker próprio, acionado pelo sinal do microfone correspondente, que reduz automaticamente a mixagem LINE durante a fala. A atenuação máxima especificada é de −30 dB a 1 kHz. Cada AutoMix possui bypass independente no painel traseiro.
Dois gongos independentes	Cada zona conta com um gerador de gongo, com 3 opções de toque selecionáveis internamente e acionamento por chave externa. O volume do gongo acompanha o controle MIC LEVEL da respectiva zona.
Equalizadores independentes	Cada zona possui um equalizador shelving de 2 bandas, com ajuste de ±12 dB em 60 Hz e 14 kHz.
HPF independentes	Cada zona possui um HPF de 70 Hz, de 3ª ordem e tipo Chebyshev de 1 dB. Os filtros têm bypass independentes no painel traseiro.
Indicadores de sinal e clip	Um LED por zona: verde para presença de sinal e vermelho para indicar proximidade da saturação.
MP3 Player	Reproduz arquivos MP3 a partir de um pen-drive conectado à porta USB. O sinal do player é disponibilizado nas duas zonas.
Phantom Power	Fornece +15 V para microfones compatíveis conectados às entradas MIC.
Saídas auxiliares MIC e LINE MIX	Disponibilizam separadamente os sinais dos microfones e a mixagem LINE de cada zona, permitindo integração com equipamentos externos.
LED de ligado / player	Aceso de forma contínua indica o equipamento ligado; piscando, indica o player em reprodução.
Entrada LINE-B e o MP3 Player	O sinal do MP3 Player interno já é mixado na entrada LINE-B, que continua podendo ser usada com outra fonte externa simultaneamente.

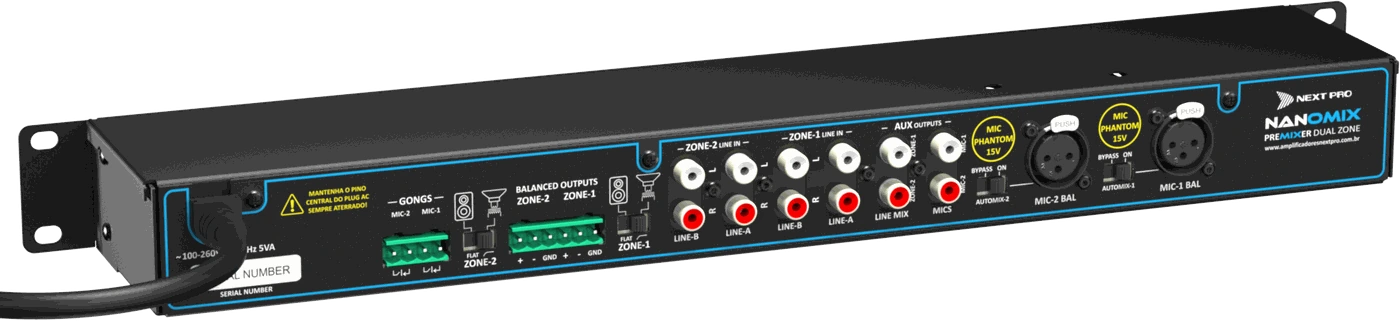

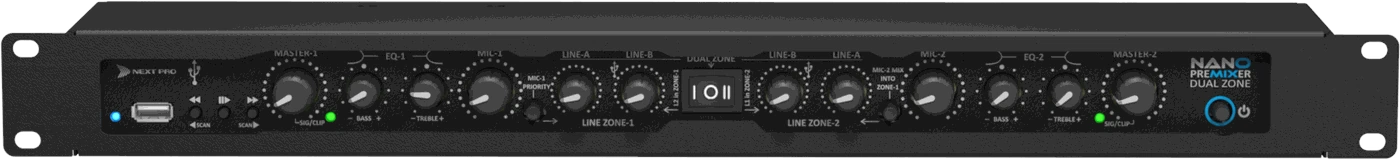

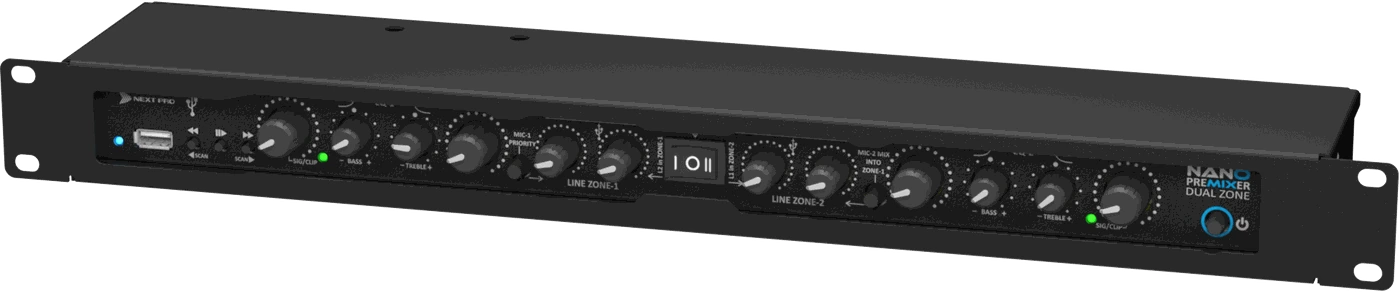

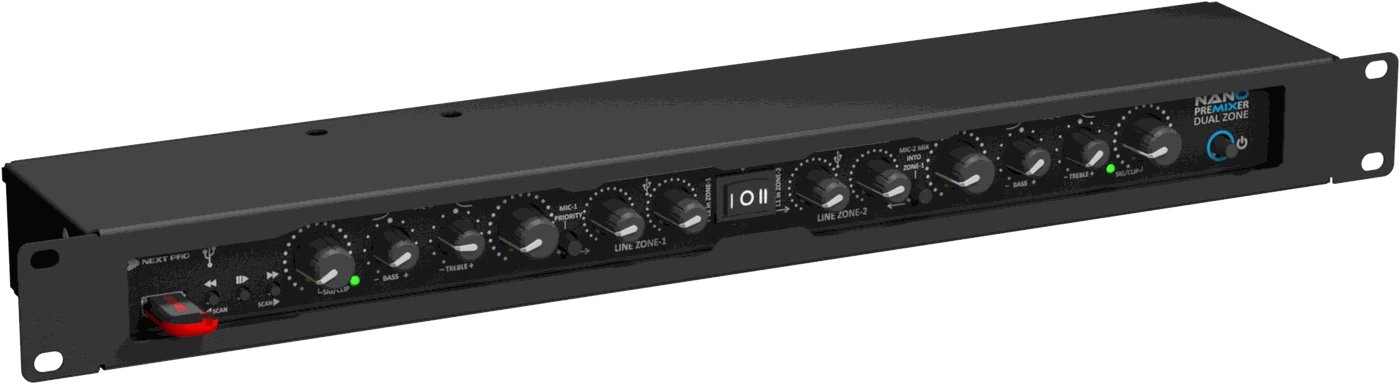

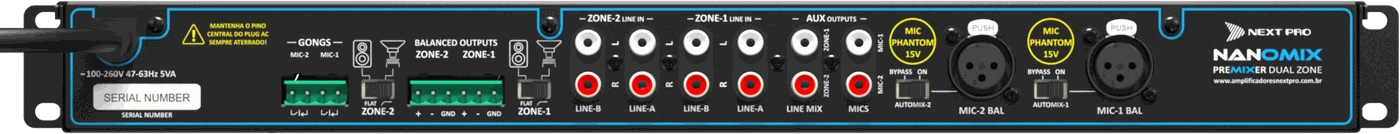

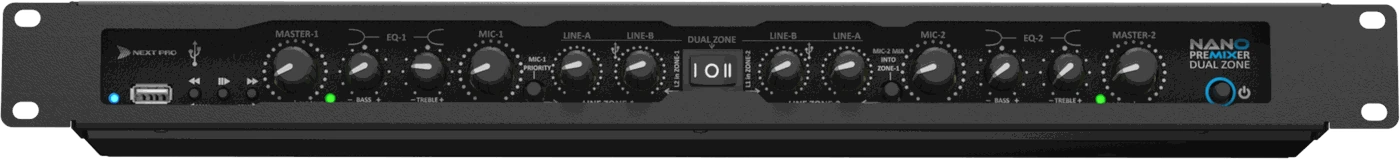

Galeria
