R3
2 canais, até 2000W por canal, bridge de 4000W e apenas 6kg.
Consulta rápida
A R3 em um relance
| Característica | Especificação |
|---|---|
| Canais | 2 |
| Potência a 12dB CF | 2× 2000W @ 2Ω |
| Impedância mínima | 2Ω |
| Alimentação | 100–260V / 47–63Hz com PFC |
| Peso | 6kg |
| Formato | 2U rack |
2Canais
2× 2000W @ 2ΩPotência a 12dB CF
2ΩImpedância mínima
Aplicações
Onde a R3 se encaixa
A R3 é o modelo mais versátil da Série Pro-R, indicada para todas as vias dos modernos sistemas de P.A. e também para monitoração de palco.
- Todas as vias de P.A.
- Monitoração de palco
- Sistemas versáteis
Potência
Potência RMS por impedância
2 canais independentes. Os valores abaixo são por canal.
@ 12dB Crest Factor
| Impedância | Potência por canal | Bridge |
|---|---|---|
| 2Ω | 2× 2000W | — |
| 4Ω | 2× 1600W | 1× 4000W |
| 8Ω | 2× 1000W | 1× 3200W |
@ 9dB Crest Factor
| Impedância | Potência por canal | Bridge |
|---|---|---|
| 2Ω | 2× 1800W | — |
| 4Ω | 2× 1400W | 1× 3600W |
| 8Ω | 2× 800W | 1× 2800W |
Tensão e corrente de saída
| Característica | Especificação |
|---|---|
| Voltagem máxima de saída | 89Vp · 178Vp em bridge |
| Corrente máxima de saída | 23,5Ap |
Crest Factor é a relação entre pico e valor eficaz do sinal. Quanto menor o Crest Factor, mais exigente o programa musical — por isso a potência declarada muda entre os dois regimes.
Tecnologia
O que sustenta esse desempenho
Fonte chaveada ressonante com PFC
A correção de fator de potência aproveita melhor a corrente da rede: menos carga na instalação para a mesma potência entregue.
Alimentação universal 100–260V
Opera de 100 a 260V sem qualquer diferença no desempenho. Suporta até 420Vac sem dano, com desativação automática acima de 265Vac.
Limiters True-RMS
Atuam sobre o valor eficaz real do sinal, protegendo o alto-falante sem estrangular a dinâmica da música.
Especificações
Ficha técnica completa
Áudio
| Característica | Especificação |
|---|---|
| Resposta de frequência | 25Hz (HPF) a 28kHz (LPF), ambos os filtros de 12dB/8ª |
| Ganho @ 4Ω | 32dB = 40x |
| Nível máximo de entrada | +22dBu = 9,8Vrms |
| Limiters | True-RMS |
| Input CMRR (20Hz–1kHz) | 55dB mínimo, >75dB típico |
| Sensibilidade @ 4Ω | +7dBu = 1,7Vrms |
| Relação sinal/ruído @ 2Ω | 110dB mínimo, ponderação A |
| THD+N 1kHz | 0,3% @ 2Ω / -10dB |
| SMPTE IMD | 0,5% @ 2Ω / -10dB |
| Slew-Rate | 35V/µs @ 8Ω |
| Damping 20–100Hz | mínimo de 500 @ 8Ω, impedância de saída de 0,016Ω |
Alimentação e consumo
| Característica | Especificação |
|---|---|
| Tipo de fonte | Chaveada ressonante com PFC |
| Alimentação nominal | 100–260V / 47–63Hz |
| Voltagem mínima | 100Vac para iniciar e 90Vac após iniciado |
| Voltagem máxima sem dano | 420Vac, com desativação automática acima de 265Vac |
| Consumo máximo | 2,5kVA em programa subwoofer |
| Corrente máxima @ 127V | 20A |
| Corrente máxima @ 220V | 12A |
| Fator de potência | 0,990 (com PFC, em regime pesado tipo subwoofer) |
| Conector de AC | Plug NBR-14136 2P+T 20A |
Térmica
| Característica | Especificação |
|---|---|
| Temperatura ambiente | -20 a +45ºC |
| Refrigeração | Forçada, continuamente autoajustada, fluxo máximo de 53CFM, da dianteira para a traseira |
| Emissão térmica máxima | 950Btu/h |

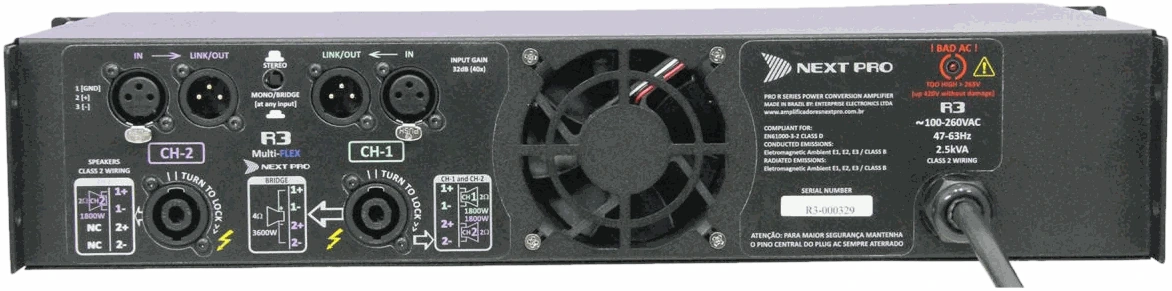

Conexões
| Característica | Especificação |
|---|---|
| Entradas e SEND | Genuine XLR, pinagem 1-ground, 2+, 3-; 2x fêmeas e 2x machos |
| Conectores traseiros | 2x XLR fêmea, 2x XLR macho e 2x Speakon® |
| Controle traseiro | 1x chave push-button stereo ↔ mono/bridge (sinal em qualquer entrada) |
| Indicador traseiro | 1x led vermelho BAD AC, piscando (tensão acima de 265V) |
| Cabo de AC | 1x cabo PP 3x 2,5mm² com plug NBR-14136 2P+T 20A |

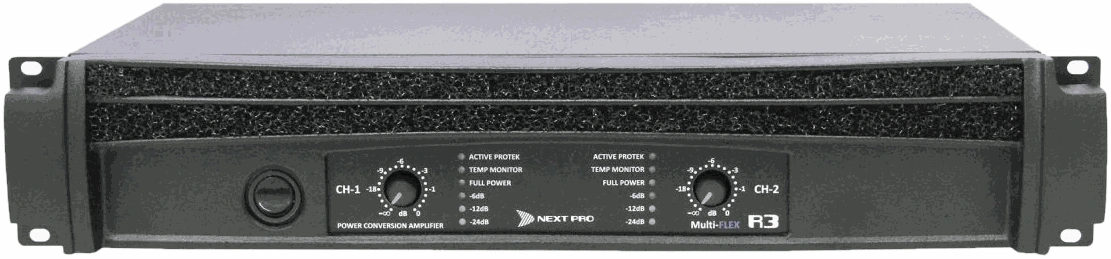

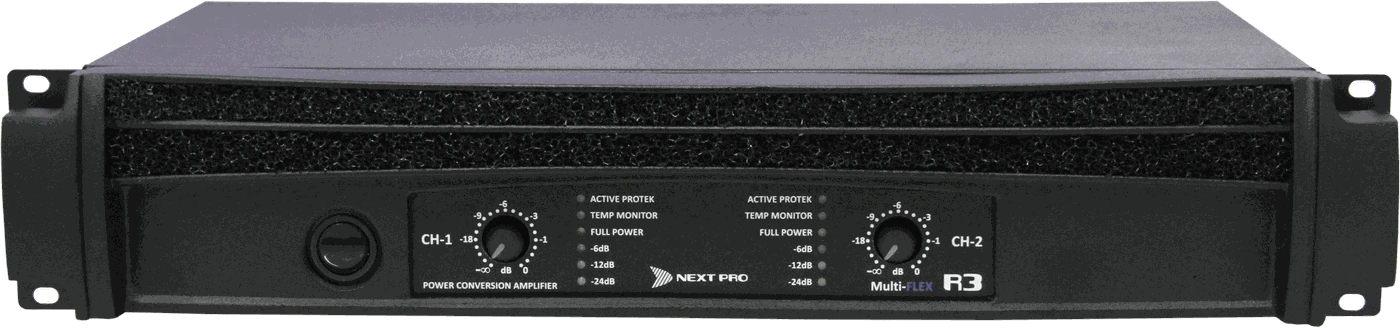

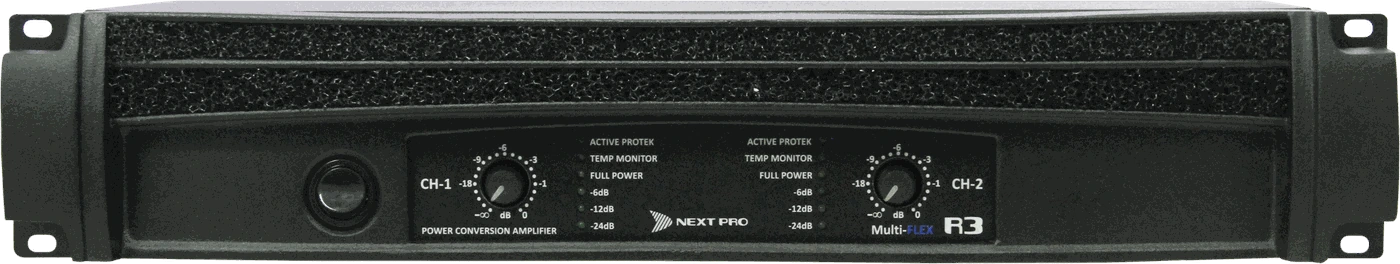

Painel frontal
| Característica | Especificação |
|---|---|
| Indicadores | 6x leds por canal: 3x verdes (-24dB, -12dB, -6dB), 1x amarelo de potência total, 1x azul da 1ª etapa do Temp Monitor e 1x bicolor Active/Protek (verde: normal; vermelho: proteção) |
| Controles | 1x chave power e 2x volumes |
| Manutenção | 2x filtros de poeira de fácil remoção, sem ferramenta |
Dimensões e peso
| Característica | Especificação |
|---|---|
| Largura | Padrão rack 19” |
| Altura | 88,8mm (2U) |
| Profundidade | 230mm |
| Peso | 6kg |
Proteções
| Proteção | O que faz |
|---|---|
| BAD AC | Desativa o amplificador na presença de alimentação acima de 265Vac |
| APM | Reduz a potência máxima disponível em alimentação abaixo de 100Vac |
| ILM | Ajuste fino e automático do ganho, em função da impedância da carga |
| Fuse Saver | Limiter ativado por corrente, impede potências contínuas em nível excessivo |
| Temp Monitor | Gerenciamento térmico em 2 etapas: redução progressiva do ganho acima de 77ºC internos e desativação das saídas acima de 88ºC |
| SQF | Filtragem das componentes subsônicas, abaixo de 25Hz |
| Zero DC | DC zero nas saídas em qualquer situação, mesmo em caso de falha interna |
| AOCP | Contra curtos e sobrecargas repentinas nas saídas |
| Clean Turn-on/off | Eliminação dos pumps e clicks do áudio ao ligar, desligar ou reiniciar |
| Auto-Ramp | Início suave da reprodução ao ligar ou reiniciar o amplificador |
Galeria

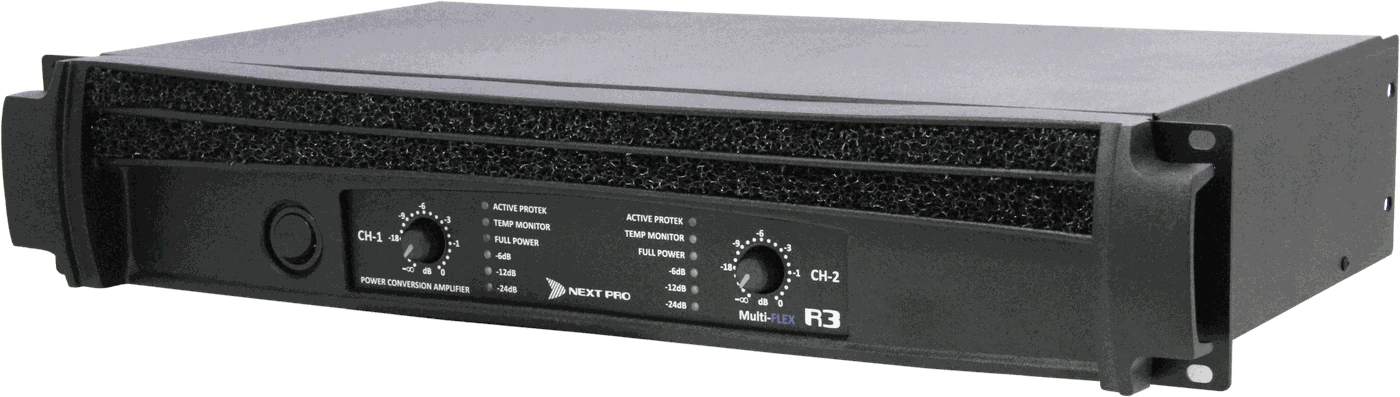

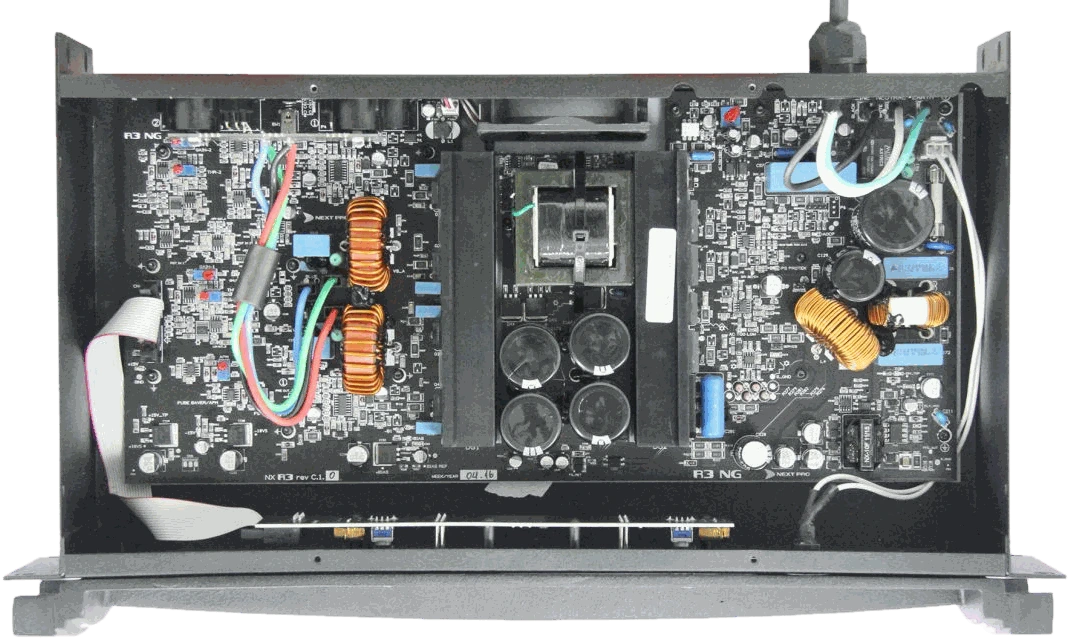

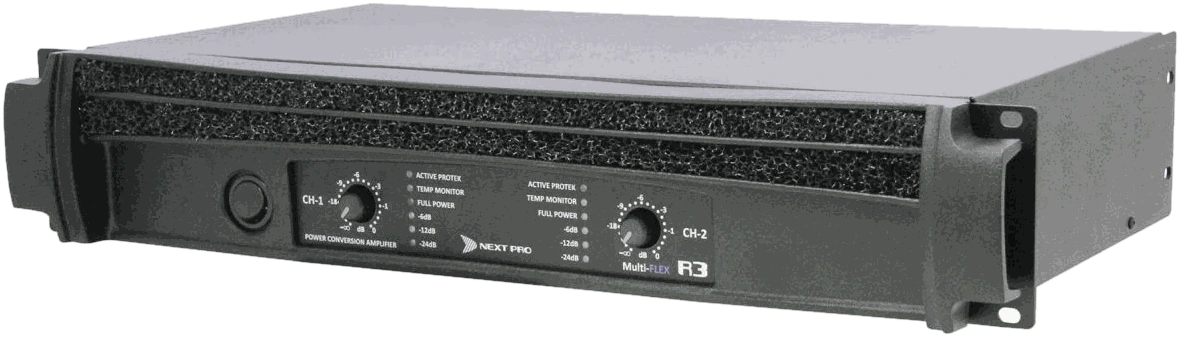

R3 — 8 fotos
