R10Q
Entregas previstas para a primeira quinzena de novembro de 2026
São 4 canais de 2.450W @ 2 Ω em apenas 9 kg.
A R10Q em um relance
| Característica | Especificação |
|---|---|
| Canais | 4 |
| Potência @ 9dB CF | 4× 2450W @ 2Ω |
| Impedância mínima | 2Ω |
| Alimentação | 100–260V / 47–63Hz com PFC |
| Peso | 9kg |
| Formato | 2U rack |
Onde a R10Q se encaixa
Graças a sua flexibilidade, a R10Q é adequada para qualquer aplicação nos atuais sistemas de P.A., com quatro canais aptos a desempenhar qualquer tarefa em sistemas multi-vias modernos.
- Sistemas multi-vias
- Graves, médio-graves e médio-agudos
- Monitores de palco
- Side-fill
Potência RMS por Impedância
4 canais independentes.
@ 9dB Crest Factor
| Impedância | Potência por canal | Bridge |
|---|---|---|
| 2Ω | 4× 2450W | — |
| 4Ω | 4× 1400W | 2× 4900W |
| 8Ω | 4× 650W | 2× 2800W |
@ 12dB Crest Factor
| Impedância | Potência por canal | Bridge |
|---|---|---|
| 2Ω | 4× 4500W | — |
| 4Ω | 4× 3800W | 2× 9000W |
| 8Ω | 4× 2000W | 2× 7600W |
Tensão e corrente de saída
| Característica | Especificação |
|---|---|
| Voltagem máxima de saída | 98Vp · 196Vp em bridge |
| Corrente máxima de saída | 58Ap |
Crest Factor é a relação entre pico e valor eficaz do sinal. Quanto menor o Crest Factor, mais exigente o programa musical — por isso a potência declarada muda entre os dois regimes.
Recursos em comum
Fonte Ressonante com PFC de 2aGen
A correção do fator de potência é praticamente perfeita na 2aGen (0,999). Aproveitando melhor a corrente da rede AC, com menos carga na instalação para a mesma potência entregue.
Alimentação Universal 100–260V
Opera em qualquer tensão da faixa sem chave seletora. Suporta até 420Vac sem dano, com desativação automática a partir de 270Vac.
Limiters True-RMS Autoadaptativos
Atuam sobre o valor eficaz real do sinal adaptando-se as nuances do programa. Protegem o alto-falantes sem estrangular a dinâmica da música. Na 2aGen os canais são interpolados entre si e a fonte de alimentação.
Proteções da 2aGen
Limiters de corrente individual por canal (IGM), limiters contra excesso de componentes ultrassônicas (VHF Limiter) e auto-travamento em caso de repetidas entradas de proteção (Protek Lock).
Ficha Técnica do Produto
Áudio
| Característica | Especificação |
|---|---|
| Resposta de frequência | 25Hz (HPF) a 28kHz (LPF), ambos os filtros de 12dB/8ª |
| Ganho @ 4Ω | 32dB = 40x |
| Nível máximo de entrada | +22dBu = 9,8VRMS |
| Limiters | True-RMS autoadaptativos e interpolados entre canais e fonte de alimentação |
| Input CMRR (20Hz–1kHz) | 55dB mínimo, >75dB típico |
| Sensibilidade @ 4Ω | +7,5dBu = 1,8VRMS |
| Relação sinal/ruído @ 2Ω | 106dB, ponderação A (Ansi-A) |
| THD+N 1kHz | 0,35% @ 2Ω / -10dB |
| SMPTE IMD | 0,50% @ 2Ω / -10dB |
| Slew-Rate | 40V/µs @ 8Ω |
| Damping 20–100Hz | mínimo de 500 @ 8Ω, impedância de saída de 0,016Ω |
Alimentação e consumo
| Característica | Especificação |
|---|---|
| Tipo de fonte | Chaveada ressonante com PFC |
| Alimentação nominal | 100–260V / 47–63Hz |
| Voltagem mínima | 100Vac para iniciar e 90Vac após iniciado |
| Voltagem máxima sem dano | 420Vac, com desativação automática a partir de 270Vac |
| Consumo máximo | 5kVA em programa subwoofer |
| Corrente máxima @ 127V | 39A |
| Corrente máxima @ 220V | 22,7A |
| Fator de potência | 0,999 |
| Conector de AC | Plug NBR-14136 2P+T 20A |
Térmica
| Característica | Especificação |
|---|---|
| Temperatura ambiente | -20 a +45ºC |
| Refrigeração | Forçada, continuamente autoajustada, fluxo máximo de 106CFM, da dianteira para a traseira |
| Emissão térmica máxima | 2000Btu/h |

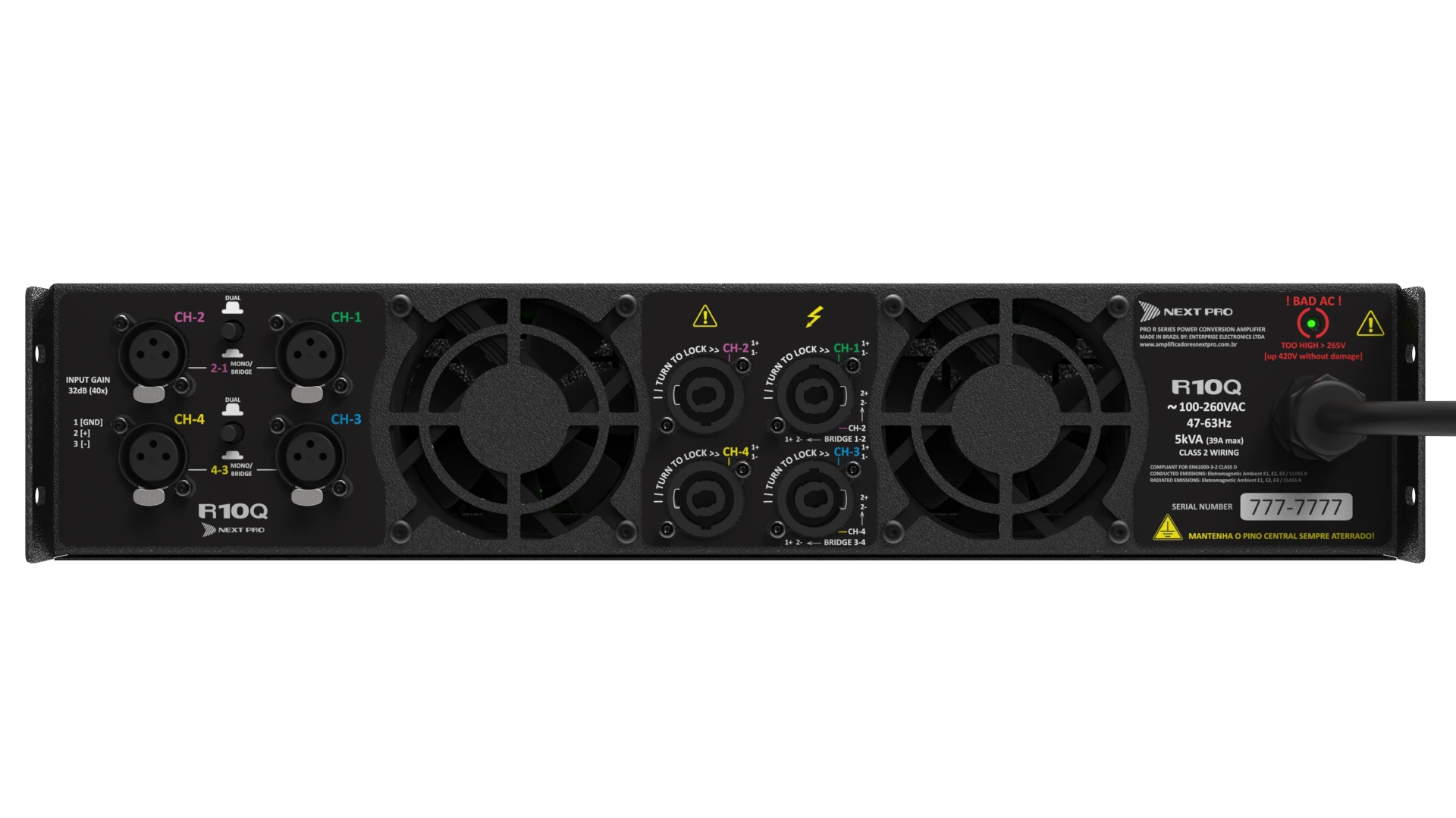

Conexões
| Característica | Especificação |
|---|---|
| Entradas | Genuine XLR, pinagem: 1-ground, 2+, 3- |
| Conectores traseiros | 4 XLR fêmea e 4 Speakon |
| Controles traseiros | 2 chaves push-button (stereo ↔ mono/bridge) |
| Indicador traseiro | 1 led vermelho BAD AC (tensão acima de 270V) |
| Cabo de AC | 1 cabo PP 3x 2,5mm² com plug NBR-14136 2P+T 20A |

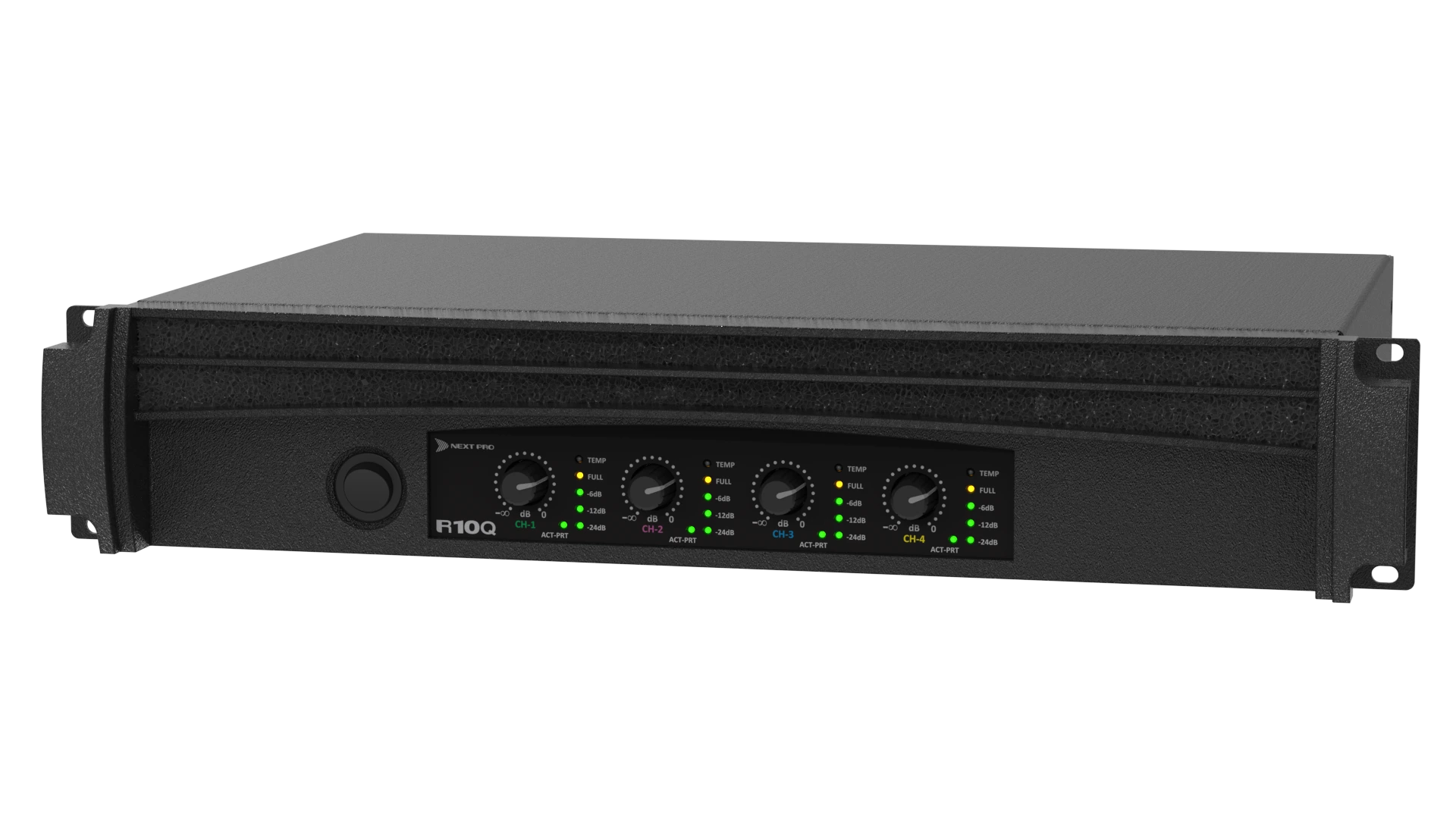

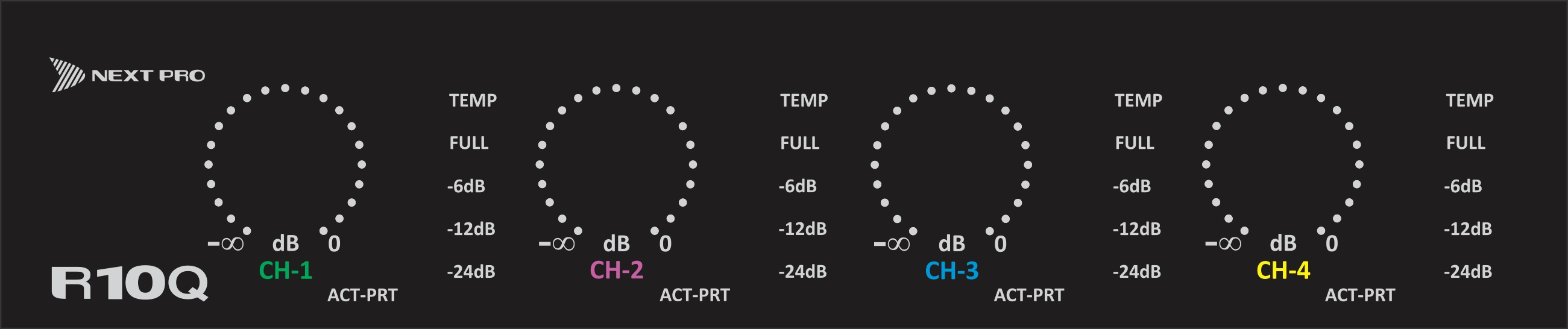

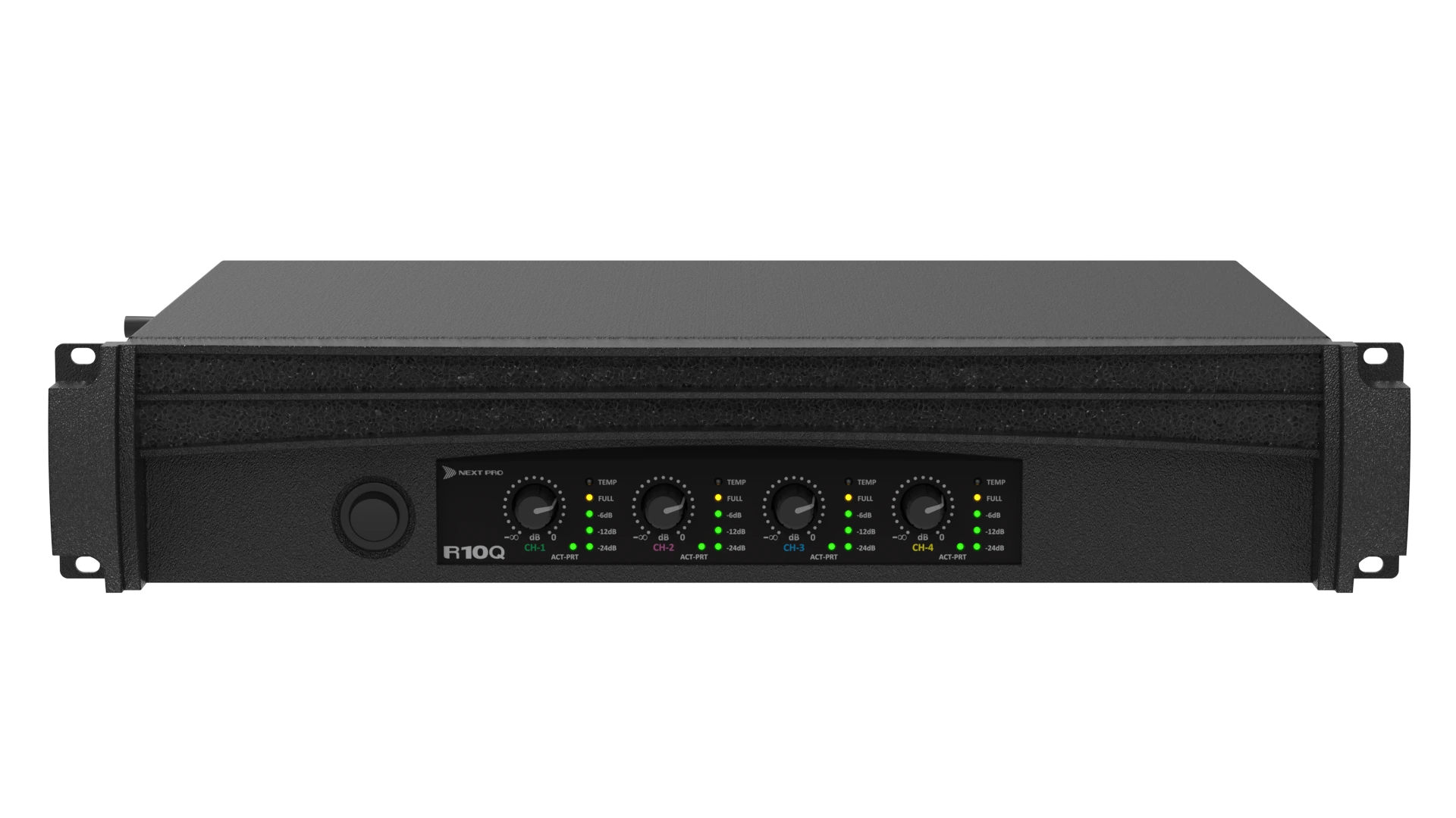

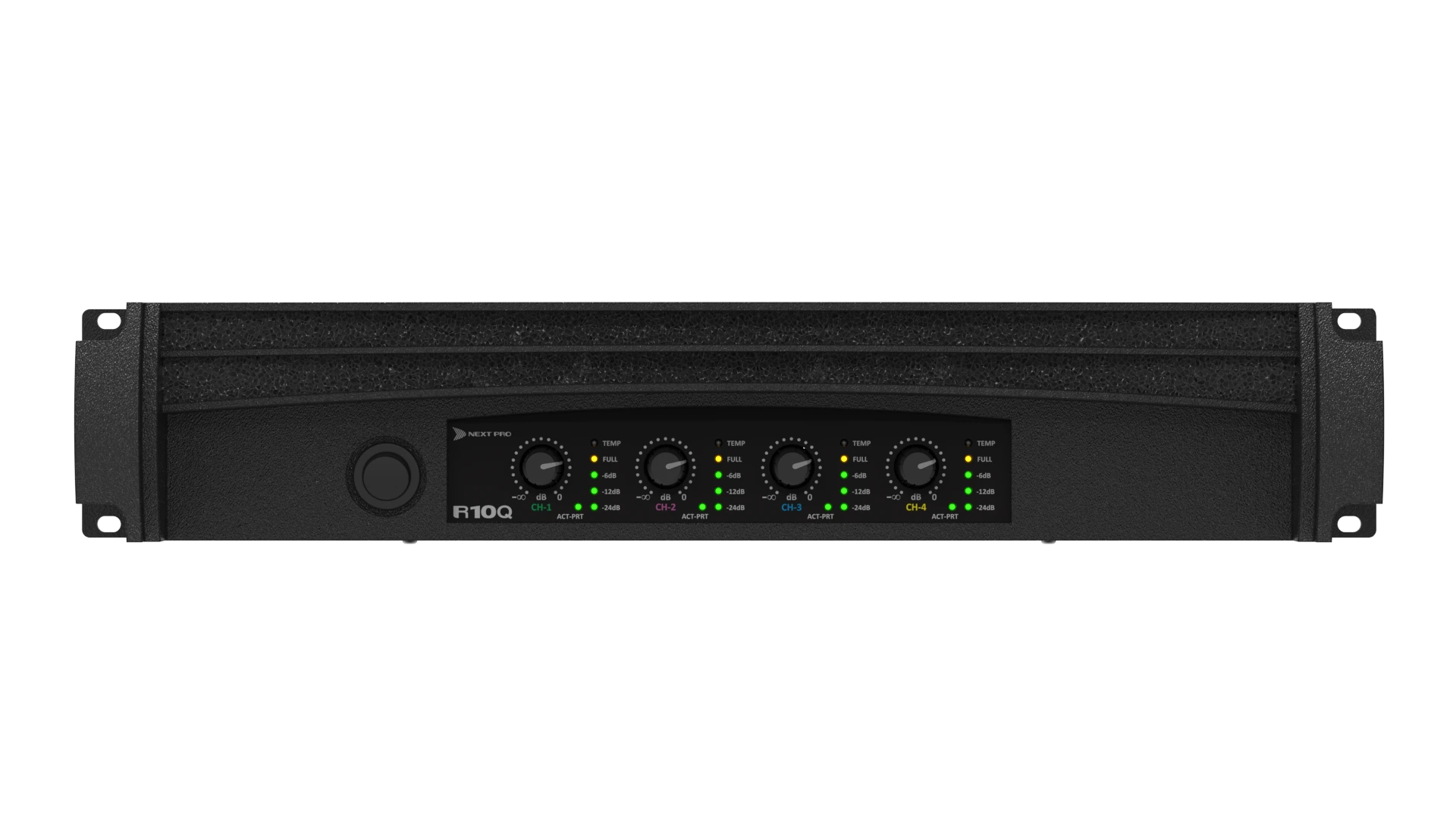

Painel frontal
| Característica | Especificação |
|---|---|
| Indicadores | 6 leds por canal, sendo: 3 verdes (-24dB, -12dB, -6dB); 1 amarelo de potência total; 1 azul da 1ª etapa do Temp Monitor e 1 bicolor Active/Protek (verde: normal | vermelho: proteção/espera) |
| Controles | 1 chave power; 4 volumes |
| Manutenção | 2 filtros (superior e inferior) de fácil remoção e limpeza |
Dimensões e peso
| Característica | Especificação |
|---|---|
| Largura | Padrão rack 19” |
| Altura | 88,8mm (2U) |
| Profundidade | 290mm |
| Peso | 9kg |
Proteções
| Proteção | O que faz |
|---|---|
| BAD AC | Desativa o amplificador na presença de alimentação acima de 270Vac |
| APM | Reduz a potência máxima disponível em alimentação abaixo de 100Vac |
| ILM | Ajuste fino e automático do ganho, em função da impedância da carga |
| Fuse Saver | Limiter de corrente com sensor na entrada de AC, com igual atenuação em todos os canais |
| IGM | Limiter de corrente com sensor e atenuação individual por canal |
| Temp Monitor | Gerenciamento térmico em 2 etapas: redução progressiva do ganho acima de 77ºC internos e desativação das saídas acima de 88ºC |
| SQF | Filtragem das componentes subsônicas, abaixo de 25Hz |
| VHF Limiter | Limiter acionado por excesso de componentes ultrassônicas acima de 20kHz |
| Protek Lock | Em caso de sucessivas entradas de proteção (7 vezes em Protek), o amplificador é travado em uma condição de espera, o led Active/Protek fica piscando na cor vermelha para alertar o operador |
| Zero DC | DC zero nas saídas em qualquer situação, mesmo em caso de falha interna |
| AOCP | Contra curtos e sobrecargas repentinas nas saídas |
| Clean Turn-on/off | Eliminação dos pumps e clicks do áudio ao ligar, desligar ou reiniciar |
| Auto-Ramp | Início suave da reprodução ao ligar ou reiniciar o amplificador |
