NA2350/70
Linha 70,7V / 141V
2 canais de linha, até 400W por canal em 70,7V, bridge de 800W em 141V e apenas 2,6kg.
O NA2350/70 em um relance
| Característica | Especificação |
|---|---|
| Canais | 2 |
| Potência a 15dB CF | 2× 400W em 70,7V |
| Tensão de linha | 70,7V por canal · 141V em bridge |
| Alimentação | 100–260V / 47–63Hz |
| Peso | 2,6kg |
| Formato | 1U rack |
Onde o NA2350/70 se encaixa
Solução específica para instalações em linha de tensão constante. Cada canal entrega 70,7V e, em bridge, o amplificador opera em 141V. A distribuição em linha permite longas distâncias de cabo e muitos alto-falantes no mesmo par.
- Instalações em linha 70,7V
- Sonorização distribuída
- Shopping centers e lojas
- Ambientes corporativos e áreas extensas
Este é um amplificador de linha. Aqui a saída é em tensão constante: 70,7V por canal, ou 141,4V em bridge. Confira a compatibilidade dos alto-falantes e dos transformadores de linha antes de especificar.
Potência RMS na linha de tensão constante
São 2 canais. Os valores são por canal em 70,7V; a coluna Bridge indica a operação em 141V.
@ 15dB Crest Factor
| Impedância da linha | Potência por canal (70,7V) | Bridge (141V) |
|---|---|---|
| 16Ω | 2× 400W (70,7V) | — |
| 32Ω | 2× 250W (70,7V) | 1× 800W (141V) |
| 64Ω | 2× 100W (70,7V) | 1× 500W (141V) |
@ 12dB Crest Factor
| Impedância da linha | Potência por canal (70,7V) | Bridge (141V) |
|---|---|---|
| 16Ω | 2× 300W (70,7V) | — |
| 32Ω | 2× 150W (70,7V) | 1× 600W (141V) |
| 64Ω | 2× 75W (70,7V) | 1× 300W (141V) |
Tensão e corrente de saída
| Característica | Especificação |
|---|---|
| Voltagem máxima de saída | 70,7Vrms = 100Vp · 141Vrms = 200Vp em bridge |
| Corrente máxima de saída | 7,1Ap |
Crest Factor é a relação entre o pico e o valor eficaz do sinal. Quanto menor o Crest Factor, mais exigente é o programa musical — por isso a potência declarada muda entre os dois regimes.

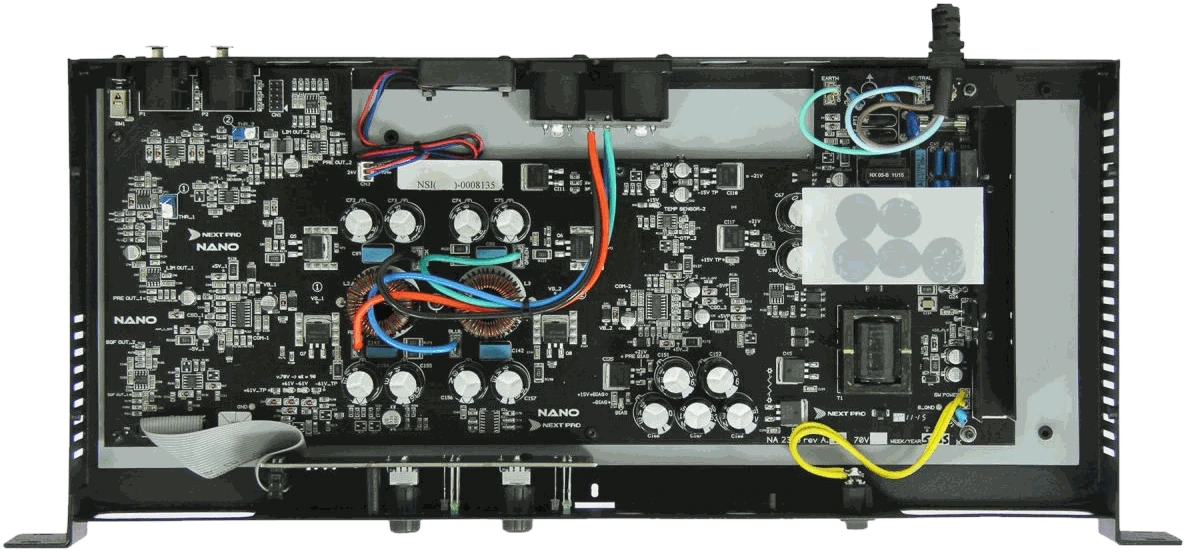

O que sustenta esse desempenho
Fonte chaveada ressonante e universal
Opera de 100V a 260V sem chave seletora. Precisa de 100Vac para dar partida e segue funcionando com a rede caindo até 65Vac.
Limiters True-RMS
Atuam sobre o valor eficaz real do sinal, protegendo o alto-falante sem estrangular a dinâmica da música.
SQF — filtro sub-sônico
Corta o que está abaixo de 25Hz. O alto-falante deixa de gastar excursão com energia que ninguém ouve.
Saída em tensão constante
Em 70,7V é possível conectar vários alto-falantes no mesmo par, cada um com seu transformador de linha.
Ficha técnica completa
Áudio
| Característica | Especificação |
|---|---|
| Resposta de frequência | 25Hz (HPF) a 28kHz (LPF), ambos os filtros de 12dB/8ª |
| Sensibilidade | +4dBu = 1,2Vrms |
| Nível máximo de entrada | +22dBu = 9,8Vrms sem saturação |
| Tipo de limiter | True-RMS |
| Input CMRR (20Hz–1kHz) | 55dB mínimo, >75dB típico |
| THD+N 1kHz | 0,03% @ 16Ω / -10dB |
| SMPTE IMD | 0,05% @ 16Ω / -10dB |
| Slew-Rate | 30V/µs @ 16Ω |
| Damping 20–100Hz | mínimo de 800 @ 16Ω, impedância de saída de 0,02Ω |
| Conectores INPUT | XLR, pinagem 1-ground, 2+, 3-; 2x fêmeas |
Alimentação e consumo
| Característica | Especificação |
|---|---|
| Tipo de fonte | Chaveada ressonante e universal |
| Alimentação nominal | 100–260V / 47–63Hz |
| Voltagem mínima | 100Vac para iniciar e 65Vac após iniciado |
| Voltagem máxima sem dano | 270Vac |
| Consumo máximo | 350VA |
| Corrente máxima @ 127V | 2,8A |
| Corrente máxima @ 220V | 1,6A |
| Conector de AC | Plug NBR-14136 2P+T 10A |
Térmica
| Característica | Especificação |
|---|---|
| Temperatura ambiente | -20 a +45°C |
| Refrigeração | Forçada, continuamente auto-ajustada, fluxo máximo de 7CFM, da traseira para a dianteira |
| Emissão térmica máxima | 80Btu/h |

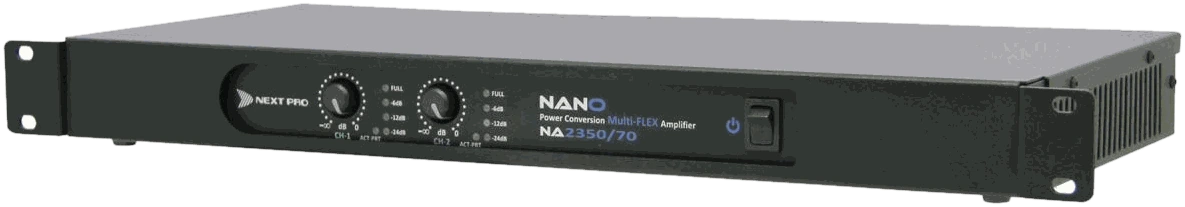

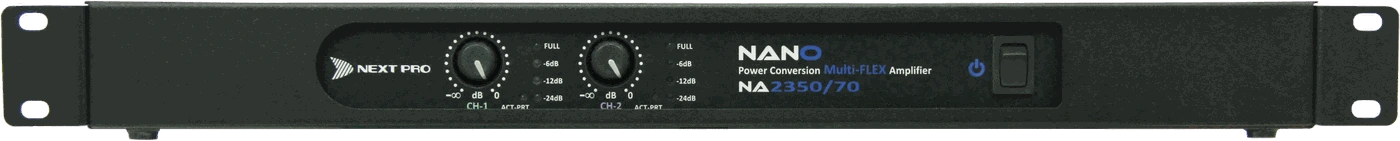

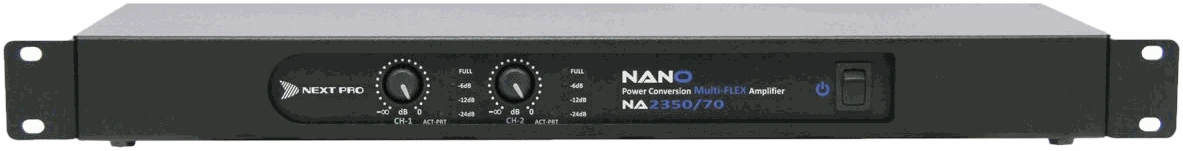

Painel frontal
| Característica | Especificação |
|---|---|
| Indicadores | 5x leds por canal: 3x verdes (-24dB, -12dB, -6dB), 1x amarelo de potência total e 1x bicolor de status (verde = ok, vermelho = em espera ou proteção) |
| Controles | 1x chave power e 2x volumes |

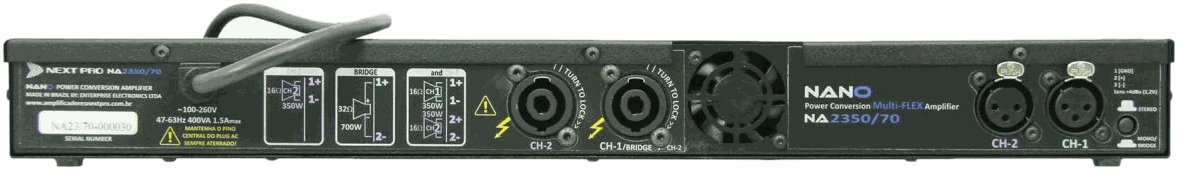

Painel traseiro
| Característica | Especificação |
|---|---|
| Conectores | 2x XLR fêmea e 2x Speakon |
| Controles | 1x chave push-button stereo ↔ link/bridge mode |
| Cabos | 1x cabo PP 3x 0,75mm² com plug NBR-14136 2P+T 10A |
Mecânica
| Característica | Especificação |
|---|---|
| Largura | Padrão rack 19” |
| Altura | 44,4mm (1U) |
| Profundidade | 200mm |
| Peso | 2,6kg |
Proteções e gerenciamento
| Recurso | O que faz |
|---|---|
| AC Soft Start | Limitador da corrente AC inicial de surto, ao ligar ou religar |
| APM | Reduz a potência máxima disponível em alimentação abaixo de 100Vac |
| ILM | Ajuste fino e automático do ganho, em função da impedância da carga |
| Fuse Saver | Limiter ativado por corrente, impede potências contínuas em nível excessivo |
| Temp Monitor | Gerenciamento térmico em 2 etapas: redução progressiva do ganho e, em seguida, desativação das saídas |
| SQF | Filtragem das componentes sub-sônicas, abaixo de 25Hz |
| Zero DC | DC zero nas saídas em qualquer situação, mesmo em caso de falha interna |
| AOCP | Contra curtos e sobrecargas repentinas nas saídas |
| Clean Turn-on/off | Eliminação dos pumps e clicks do áudio ao ligar, desligar ou reiniciar |
| Auto-Ramp | Início suave da reprodução ao ligar ou reiniciar o amplificador |
Especificação completa, diagramas de ligação e instruções de instalação estão no manual oficial da Série Nano (PDF).
